www.warensortiment.de
ein Service der PCE Group

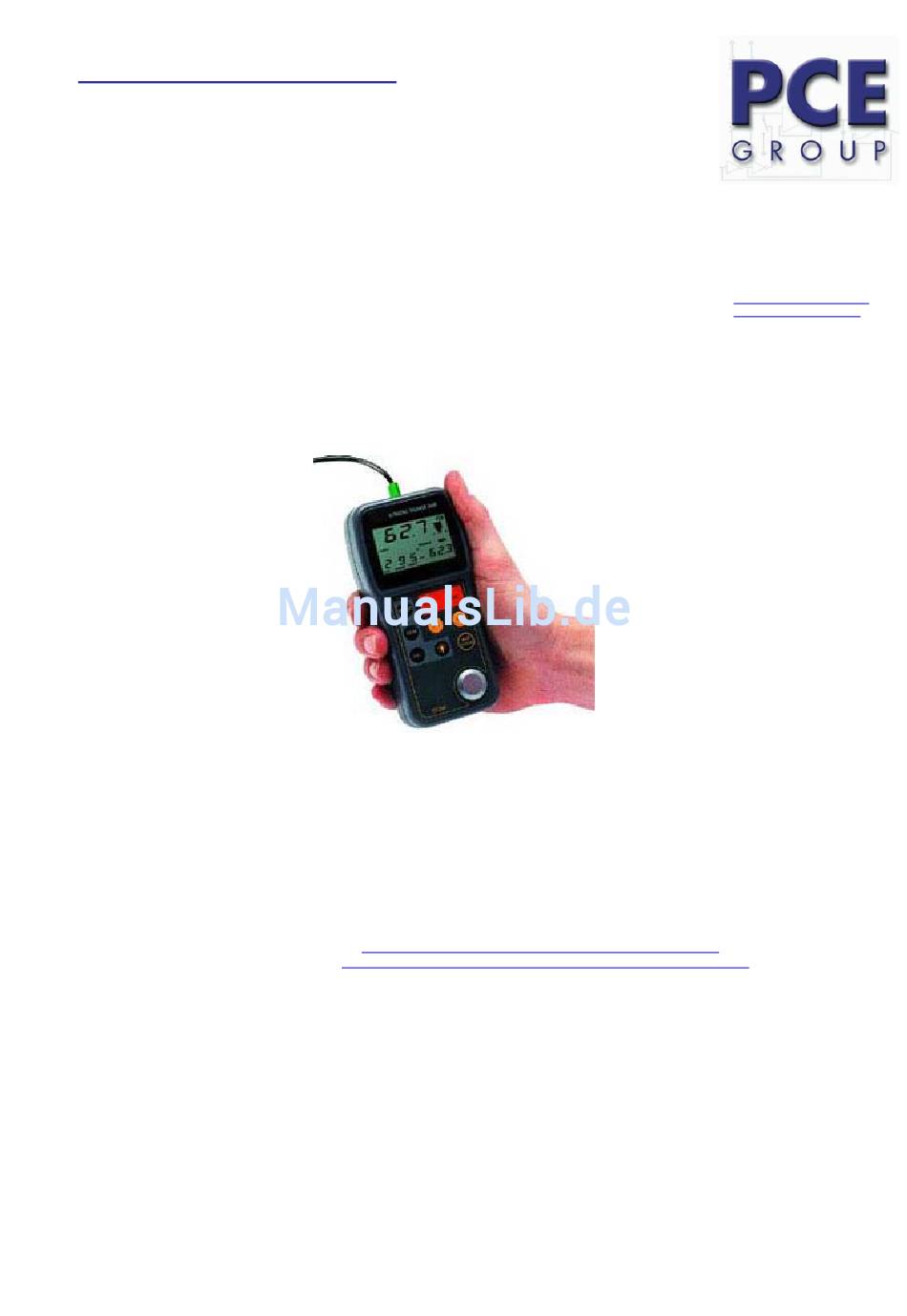

Bedienungsanleitung vom Material-
Eine Übersicht aller Messgeräte finden Sie hier:
Eine Übersicht aller Waagen finden Sie hier:
dickenmessgerät TT-300
http://www.warensortiment.de/messtechnik/messgeraete.htm
http://www.warensortiment.de/messtechnik/messgeraete/waagen.htm
Paper-Consult
Engineering Group oHG
Im Langel 4
Deutschland
D-59872 Meschede
Tel: 029 03 976 99-0
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de/
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments TT-300
Inhaltszusammenfassung für PCE Instruments TT-300
- Seite 1 Engineering Group oHG Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de/ Bedienungsanleitung vom Material- dickenmessgerät TT-300 Eine Übersicht aller Messgeräte finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete.htm Eine Übersicht aller Waagen finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete/waagen.htm...
-
Seite 2: Inhaltsverzeichnis
Überlappende Materialschichten und Verbundwerkstoffe Oxyd - Schichten Abnormale Dickenwerte Verwendung und Auswahl eines Koppelmittels AGERUNG UND FLEGE Reinigung nach der Messung Reinigung des Gerätes Lagerung der Sonde Batterien austauschen Vor Kollisionen und hoher Feuchtigkeit schützen CHALLGESCHWINDIGKEITS ABELLE NHANG Bedienungsanleitung TT-300... -
Seite 3: Einführung
Messung von Metallen und nicht-metallischen Materialien wie z.B. Aluminium, Titan, Kunststoff, Keramik, Glas und jedem anderen guten Ultraschalteiter, sofern zwei parallele Flächen oben und unten vorhanden sind.Das Delta TT-300 Gerät kann sowohl in der Industrie angewendet werden zur genauen Dickenmessung von verschieden Arten von neuartigen Materialien, Teilen und Komponenten als auch zur Überwachung... - Seite 4 Speicher Schallgeschwindigkeit ENTER 2-Punkt Kalibrierung; mit Funktionstasten. Werte bei der Schallgeschwindigkeits oder Dickenmessung nach oben oder unten korrigieren. Beleuchtung Anzeige Symbole: Anzahl der gespeicherten Werte Sondenfrequenz LIMIT Dickengrenzwerte gesetzt MENU Menü BATT Batterieanzeige Kleinstwert Funktion HIGH (LOW) Empfangsverstärkung Bedienungsanleitung TT-300...
-
Seite 5: Technische Daten
Schallgeschwindigkeitsmessung bei bekannter Dicke Messbereich: 1000m/s~9999m/s, Genauigkeit : ±1mm/H 100%, bei einer Materialdicke <20mm, ±5%, bei einer Materialdicke >20mm. Umgebungstemperatur: 0~40 C Stromversorgung: Zwei 1.5V Batterien Batterielebensdauer: Stromaufnahme <20mA (3V ohne Beleuchtung) Abmessungen: 152mm 74mm 35mm Gewicht: 370g Bedienungsanleitung TT-300... -
Seite 6: Bedienung Und Messablauf
Drücken Sie die MODE - Taste um zur Sondenauswahl (5M) zu gelangen. 3.2.2 Durch wiederholtes drücken der ENTER - Taste werden nacheinander die verfügbaren Sondenfrequenzen angezeigt. 2M(2MHz), 5M(5MHz), 10M(10MHz) Beenden und übernahme der Einstellungen durch drücken der MODE - Taste Bedienungsanleitung TT-300... -
Seite 7: Schallgeschwindigkeit Einstellen
Durch Drücken der VEL - Taste wird die ermittelte Schallgeschwindigkeit angezeigt. Speichern Sie den Wert ab. Zum Messen der Schallgeschwindigkeit empfiehlt sich eine Materialprobe mit einer Dicke von ca. 20.0mm. Bei der Messung der Schallgeschwindigkeit schalten Sie bitte die Tiefstwerterfassung aus. Bedienungsanleitung TT-300... -
Seite 8: Grenzwert Einstellen
Einstellung angezeigt. (wie im Schaubild dargestellt) Benutzen Sie die Pfeil - Tasten um den neuen niedrigen oder hohen Grenzwert einzustellen. 3 ) Um den Modus der Grenzwerteinstellung zu verlassen, drücken Sie die VEL- oder MODE - Taste. Bedienungsanleitung TT-300... -
Seite 9: Empfangsverstärkung Einstellen
1) Drücken Sie MODE, bewegen Sie den Cursor auf MENU : 2) Drücken Sie ENTER um ins Menü zu gelangen 3) Mit den Pfeiltasten den Cursor auf GAIN bewegen 4) Drücken Sie ENTER um die GAIN Einstellungen zu ändern 5) Drücken Sie VEL um die Einstellung zu übernehmen Bedienungsanleitung TT-300... -
Seite 10: Einstellung Der Messparameter Und Der Anzeige
6) Drücken Sie MODE um das Menü zu verlassen INSTELLUNG DER ESSPARAMETER UND DER NZEIGE Das TT-300 hat 2 Messwertauflösungen 0.1mm und 0.01mm, sowie die Möglickeit den Wert in INCH anzuzeigen 1) Wählen Sie MENU 2) Wählen Sie SYSTEM SETUP. -
Seite 11: 2-Punk Kalibrierung
Die Grösse des anderen Materialprobe sollte nahe dem Mindestlimit liegen. Mit der 2-Punkt Kallibration kann die Messgenauigkeit noch verbessert werden. Bevor Sie die 2-Punkt Kallibration durchführen, schalten Sie bitte die Min.Speicherfunktion.Die Vorgehensweise ist wie folgt: 1. 2- Punkt Kalibrierung einstellen: Bedienungsanleitung TT-300... - Seite 12 Bestätigen Sie mit ENTER. 3) THICK CALIBRATION erscheint über dem Messwert Messen Sie die dicke Materialprobe und korrigieren Sie mit den Pfeiltasten den gemessenen Wert der dicken Materialprobe (THICK CALIBRATION). Bestätigen Sie mit ENTER. Die Kalibrierung ist fertig gestellt Bedienungsanleitung TT-300...
-
Seite 13: Speichern
Speicherbereich abgelegt. 3.12 PEICHER LESEN 1) Drücken Sie MODE um in das Speichermenü (F1...5) zu gelangen. 2) Drücken Sie die MEM - Taste um den Speicherinhalt aufzulisten. 3) Drücken Sie die Pfeiltasten zum hoch und runter bewegen der Liste Bedienungsanleitung TT-300... -
Seite 14: Löschen
2) Wählen Sie einen Eintrag und drücken Sie die ENTER - Taste. TO ERASE erscheint unter dem Messwert. Der Eintrag wird gelöscht, und der nächste gespeicherte Wert wird angezeigt. 3.13.2 Bereich / alles löschen 1) Wählen Sie das Menü (MENU) 2) Wählen Sie SYSTEM SETUP. Bedienungsanleitung TT-300... - Seite 15 5) Drücken Sie wiederholt ENTER um das löschen des Bereiches zu bestätigen. Bei beendigung des Löschvorgangs ertönt ein Signalton 6) Um alle Bereiche zu löschen wählen Sie: ERASE ALL DATA 8) Drücken Sie wiederholt ENTER um das löschen aller Bereiche zu bestätigen. Bei beendigung des Löschvorgangs ertönt ein Signalton. Bedienungsanleitung TT-300...
-
Seite 16: Anzeigenhelligkeit Einstellen
4) Wählen Sie SET BRIGHTNESS: 5) Regulieren Sie mit den Pfeiltasten die Anzeigenhelligkeit 6) Drücken Sie die ENTER-Taste zum übernehmen der Einstellungen und zum verlassen des Menüs. 3.15 INTERGRUND ELEUCHTUNG Durch drücken der -Taste lässt sich jederzeit die Hintergrund Beleuchtung einschalten Bedienungsanleitung TT-300... -
Seite 17: Batterie Status
Tasetnberührung, ab. Das Gerät kann jeder zeit durch drücken der OFF- Tastemanuell abgeschaltet werden. 3.18 RUCKEN Ist das TT300 an den optionalen TIME micro printer angeschlossen,können Speicherinhalte wie folgt ausgedruckt werden: 1) Wählen Sie MENU 2) Wählen Sie FUNCTION SETUP 3) Wählen Sie PRINT FILE Bedienungsanleitung TT-300... -
Seite 18: Datenübertragung Zu Einem Pc
ATENÜBERTRAGUNG ZU EINEM Die Verbindungsparameter sind wie folgt zu wählen: Baud rate konfigurierbar mit : 9600 (gute Verbindung), 4800, 2400, 1200 (schlechte Verbindung) Bit: 8 Stop bit: 1 Check: no Die Baudrate wird wie folgt eingestellt: 1) Wählen Sie MENU Bedienungsanleitung TT-300... - Seite 19 Wird das TT300 über ein serielles Schnittstellenkabel mit einem PC verbunden, können Daten mit der entsprechenden Software wie folgt übertragen werden: 1) Wählen Sie MENU 2) Wählen Sie FUNCTION SETUP: 3) Wählen Sie SEND DATA TO PC 4) Drücken Sie wiederholt ENTER um das Übertragen der Daten zu bestätigen. Bedienungsanleitung TT-300...
-
Seite 20: Messmethodik
Besitzt ein Werkstück ein geometrisch unregelmässiges Profil wie z.B.: gebogenes Rohr, lassen sich Messfehler ausgrenzen wenn man vorgeht wie in Kapitel 4.4 beschrieben; mit Ausnahme der parallel ermittelte Wert und rechtwinkelig ermittelte Wert weichen stark von einander ab. Bedienungsanleitung TT-300... -
Seite 21: Unparallele Oberflächen
Werte aus der Tabelle sollte man nur für Stähle mit niedrigem Kohenstoffgehalt anwenden und sollten zunächst nur als grobe Messung verstanden werden. Mit dem TT300 kännen Sie di8e Schallgeschwindigkeit eines Werkstoffes messen .Zuerst Schallgeschwindigkeit messen, dann das Werkstück mit der ermittelten Geschwindigkeit messen Bedienungsanleitung TT-300... -
Seite 22: Messmethoden
Bitte tauschen Sie die Sonde aus, wenn folgende Situation eintritt: 1. Wenn verschiedene Wandstärken vorliegen, aber immer der selbe Wert in der Anzeige erscheint 2. Wenn die Sonde angeschlossen wird und ein Wert ohne tatsächliche Messung angezeigt wird und / oder der Kontakt - Indikator blinkt. Bedienungsanleitung TT-300... -
Seite 23: Gusswerkstoffe Messen
Das bedeutet, dass bei der Messung von Gusswerkstoffen besonderes folgende Punkte zu beachten sind: Auf unbehandelten Gussoberflächen ist vorzugsweise Fett oder Öl wegen der hohen Viskosität als Koppelmittel zu verwenden. Die Schallgeschwindigkeit möglichst genau ermitteln Eine 2- Punkt Werkstoffkalibrierung Bedienungsanleitung TT-300... -
Seite 24: Messfehler
Manche Metalle oxydieren zu einer geschlossenen Oxydschicht, wie z.B Aluminium, welche fest mit dem Werkstoff verbunden ist aber eine andere Schallleitfähigkeit besitzt. Daraus resultieren Messfehler, die sich vermeiden lassen, wenn man die Werkstückoberfläche von der Oxydschicht befreit. Eine andere Lösung wäre sich eine Probe des Materials entsprechend vorzubereiten. Bedienungsanleitung TT-300... -
Seite 25: Abnormale Dickenwerte
Wird ein falsches Mittel eingesetzt oder falsch benutzt, blinkt die Koppelzustands Anzeige oder ein falscher Messwert wird angezeigt. Es sollte nur die mindest erforderliche Menge Koppelmittel dünn aufgetragen werden. Auf glatten Oberflächen sind Koppelmittel mit niedriger Viskosität anzuwenden und auf rauhen Oberflächen Koppelmittel mit hoher Viskosität. Bedienungsanleitung TT-300... -
Seite 26: Lagerung Und Pflege
Komponenten des Gerätes beschädigt sind und Messungen nicht mehr möglich sind. wenn die Flüssigkristallanzeige beschädigt ist wenn der Messwert konstant zu gross ist. wenn die Tastatur funktionsuntüchtig ist. Das TT300 ist ein hochempfindliches Messinstrument, dessen Reparatur nur von geschulten Fachkräften durchgeführt werden kann Bedienungsanleitung TT-300... -
Seite 27: Schallgeschwindigkeitstabelle
CHALLGESCHWINDIGKEITSTABELLE Richtwerte unter Optimalbedingungen Material Schallgeschwindigkeit (m/s) Aluminum 6320 Zink 4170 Silber 3600 Gold 3240 3320 Stahl 5900 Messing 4430 Kupfer 4700 5970 Polypropylen 2730 Wasser (20 C) 1480 Glycerin 1920 Mineral Glass 2350 Bedienungsanleitung TT-300...
