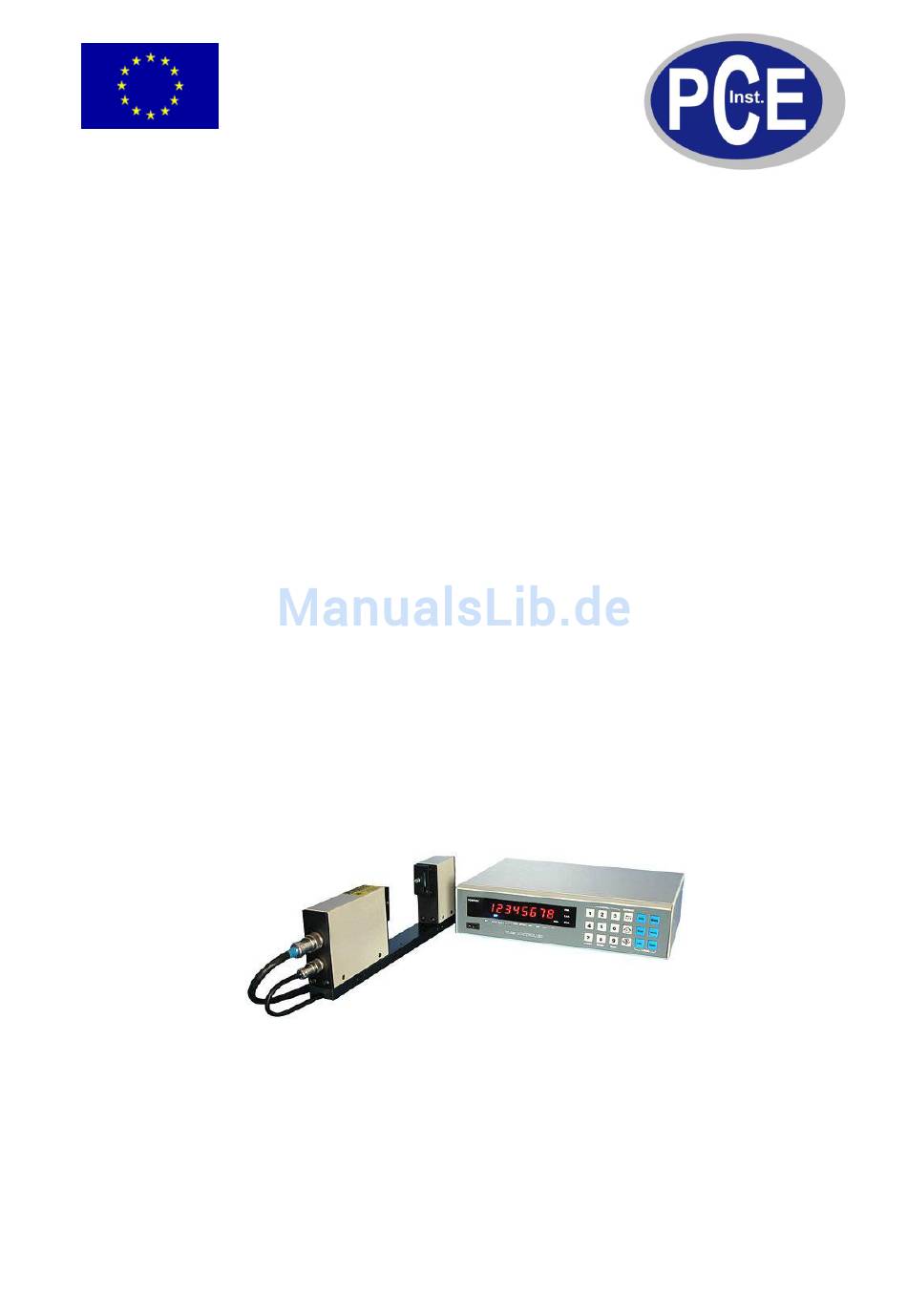

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Lasermikrometer TLSM Version 1.1 07.02.2011...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 3 Warnsymbole ..........................3 Warnhinweise ..........................3 Spezifikationen ......................4 Gerätebeschreibung ....................5 Betriebsanleitung ....................10 Display ............................10 Einzelfunktionstasten ........................10 Multifunktionstasten ........................10 Eingang für externe Schaltkontakte ..................... 10 Das Menü... -
Seite 3: Einleitung

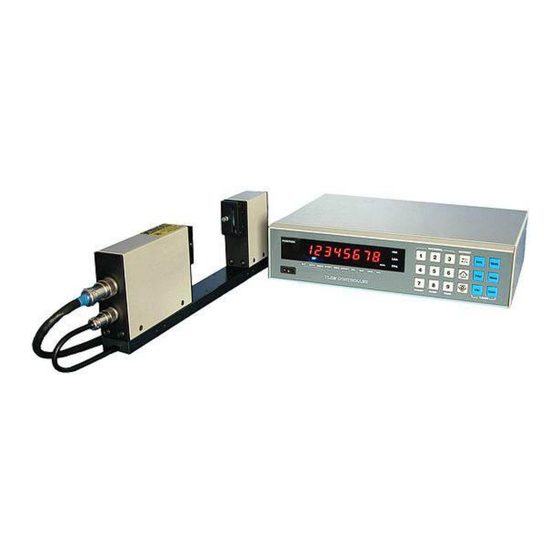

BETRIEBSANLEITUNG www.warensortiment.de Einleitung Das PCE-TLSM Lasermikrometer vermisst berührungslos und ist ein echtes Multitalent. Es eignet sich für die unterschiedlichsten Messprinzipien. Das universelle Lasermikrometer arbeitet nach dem Laser-Scan- oder "Abschattungs"-Prinzip. Weiterhin ist es möglich, Produkte, die bisher nicht messbar waren, zu erfassen. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de Spezifikationen Modell TLSM101 TLSM110 TLSM130 TLSM160 TLSM190 Messbereich 0,03...1mm 0,05...10 mm 0,5...30 mm 1...60 mm 1...90 mm Auflösung ±0,1µm ±0,5µm Reproduzierbarkeit ±0,3µm ±0,5 µm ±1 µm Genauigkeit ±1µm ±3µm ±4µm ±6µm Display 7 Digits LED Abtastrate 1600 Abtastungen pro Sekunde Schnittstelle RS-232C Analogausgang... -
Seite 5: Gerätebeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Gerätebeschreibung Gerät... - Seite 6 BETRIEBSANLEITUNG www.warensortiment.de Display Rückseite...
- Seite 7 BETRIEBSANLEITUNG www.warensortiment.de Analoge Ausgänge Optokuppler Optokuppler Optokuppler Analoges Signal Optisches Relais Interior Exterior Schutzleiter Kurzschluss Rekorder Warneinheit oder offener Kollektorkreislauf...
- Seite 8 BETRIEBSANLEITUNG www.warensortiment.de Einbaumaße...
- Seite 9 BETRIEBSANLEITUNG www.warensortiment.de...
-
Seite 10: Betriebsanleitung
über die diese Taste durch jedes Drücken den aktuellen Messwert speichern. Eingang für externe Schaltkontakte Es gibt bei dem TLSM Eingänge für externe Schaltkontakte, welche dieselben Funktionen erfüllen, wie die Tasten auf der Vorderseite. Dazu gehören das Starten der Statistik mit START, das Stoppen der... -
Seite 11: Das Menü
BETRIEBSANLEITUNG www.warensortiment.de Das Menü Drücken Sie die MENU Taste, um in das Hauptmenü zu gelangen, welches 4 Menüpunkte enthält. Durch die Richtungstasten können Sie durch das Menü navigieren. Mit der ENTER Taste gelangen Sie in die zweite Ebene des Menüs (Drücken Sie ESC, um die Menü-Operation abzubrechen):... -
Seite 12: Das Sekundärmenü
BETRIEBSANLEITUNG www.warensortiment.de 1 – 1. Toleranz Einstellungen 2 – 2. Durchschnitts-Modus Einstellungen 3 – 3. System Einstellungen 4 – 4. Reset RESET Das Sekundärmenü 1. Toleranz Einstellungen Das Untermenü Toleranzeinstellungen enthält die Punkte: Nominal, oberes Toleranzlimit, unteres Toleranzlimit und Peak-to-Peak Toleranz Als Beispiel: oberes Toleranzlimit einstellen Durch Drücken der Richtungstasten „Oben“... - Seite 13 Drücken Sie erneut ENTER. Jetzt können Sie mit Hilfe der Nummerntasten den gewünschten Wert eingeben. Zum Bestätigen drücken Sie erneut ENTER. Darauf springt das TLSM in das Intervallmenü zurück. Der Wert für Intervall 1 hat sich nun geändert. 3. System Status Einstellungen Zu dieser Funktion gehören Drucker Status, statistische Messung, RS232C Baudrate, Anzahl der...
- Seite 14 BETRIEBSANLEITUNG www.warensortiment.de Drucker (optional) STAT statistische Messung Peak-to-Peak Differenzwert Maximalwert Minimalwert AVE: Durchschnittswert Falls einer dieser Menüpunkte aktiviert ist, kann der entsprechende Wert angezeigt werden, indem Sie die statistische Messung mit STOP beenden. Die anderen Werte können dann mit den Richtungstasten „Oben“...
- Seite 15 BETRIEBSANLEITUNG www.warensortiment.de BAUd Baudrate Einstellungen Der Standardwert der Baudrate ist 9600. DIGIT Nachkommastellen Die Standarteinstellung der Nachkommastellen ist 4. CAL Kalibrierung...
-
Seite 16: Betriebsmodi
Es gibt drei mögliche Betriebsmodi: Auto, Manuell und Hostcontrol. Auto und Manuell werden hier erklärt. Für Hostcontrol lesen Sie bitte das Kapitel 5.9 Kommunikationsprotokoll. Im Autobetriebsmodus arbeitet die TLSM anhand der Benutzereinstellungen. Dieses ist in den meisten Fällen der normale Betriebsmodus. Im manuellen Betriebsmodus, arbeitet der TLSM wenn Sie den Auslöseknopf auf der Vorderseite des Gerätes drücken. - Seite 17 BETRIEBSANLEITUNG www.warensortiment.de Messbereich Anhand des obigen Beispiels: Drücken Sie die Richtungstasten und wählen GAP 1, um den Messwert der ersten Lücke anzuzeigen, wählen Sie DIA 1, um den Messwert des ersten Durchmessers anzuzeigen, wählen Sie GAP 2, um den Messwert der zweiten Lücke anzuzeigen, wählen Sie DIA 2, um den Messwert des zweiten Durchmessers anzuzeigen, oder wählen Sie GAP 3, um die dritte Lücke anzuzeigen.
-
Seite 18: Kommunikationsprotokoll
Kommunikationsprotokoll Dieses Protokoll beinhaltet den Point to Point Master Slave Kommunikationsmodus. Der Host (PC) sendet eine Abfrage und der Slave (TLSM) sendet eine Antwort. 1. Basis Kommunikationsparameter Es wird das asynchrone serielle Interface RS232C verwendet. Jedes Byte hat 1 Start-Bit, 8 Daten-Bits und 1 Stop-Bit, ohne Paritätsüberprüfung. - Seite 19 BETRIEBSANLEITUNG www.warensortiment.de CLR. Reset RST. DEC1 DEC2 Nachkommastellen DEC3 DEC4 INT1 Durchschnittsmodus INT2 INT3 Einzelmessung TRIG Statistische Messung starten STRT Statistische Messung stoppen STOP Normale Übertragung MOD1 Automatische Echtzeitübertragung MOD2 Aktueller Nullmesswert ZERO Nullwert löschen CLRZ Format für eines der obigen Kommandos (beispielhaft): Befehl Die Antwort ist dann: 4.
- Seite 20 BETRIEBSANLEITUNG www.warensortiment.de Auslesen des zehnten Objektes ROBJ10 Lesezugriff Auslesen des elften Objektes ROBJ11 Lesezugriff Auslesen des zwölften Objektes ROBJ12 Lesezugriff Durchschnittswert RAVG. Lesezugriff Maximum RMAX. Lesezugriff Minimum RMIN. Lesezugriff Max.-Min.(Peak-Peak) RPPV. Lesezugriff Beispiel: Befehl Eine beispielhafte Antwort wäre dann: Befehl Vorzeichen Daten „...
-
Seite 21: Wartung Und Reinigung
1. Bereiten Sie ein Vergleichsstück mit definiertem Abmaß vor (z.B. ein Endmaß o.ä.), welches möglichst die Abmaße der aktuell zu messenden Teile besitzt. 2. Schalten Sie die TLSM am Netzschalter ein. Stellen das Intervall auf 3. und lassen Sie es mindestens 5 Minuten laufen. -
Seite 22: Allgemeine Reinigung
BETRIEBSANLEITUNG www.warensortiment.de Wählen Sie das Menü Drücken Sie die ENTER, um in dieses Untermenü zu gelangen: Wählen Sie das Menü Drücken Sie die ENTER Taste und geben Sie das Abmaß des Vergleichsmaßes ein, darauf drücken Sie erneut ENTER. Nun warten Sie auf den Kalibrierungsvorgang. Falls Sie das nachfolgende Menü... -
Seite 23: Fehlerbehebung
BETRIEBSANLEITUNG www.warensortiment.de Fehlerbehebung 1. Das TLSM arbeitet nach dem Einschalten des Netzschalters nicht. Stellen Sie sich das die Stromversorgung angeschlossen ist und überprüfen Sie die Sicherung. 2. Falls in der Anzeige „------“ erscheint. Überprüfen Sie, ob das zu messende Objekt sehr rau ist oder sich Faserstaub auf der Oberfläche befindet.
