Istwertgeber / Motoranspeisung
7
8
9
10
Motorplattenhalterung befestigen
Einbau bei TPS 2700
17
18
19
20
6
Molexstecker des Kabelbaum Motoranspeisung (3) an Verlängerungsstück
Motoranspeisung (4) anstecken
CPC-Kontakte des Kabelbaum Motoranspeisung (3) lt. Kabelaufdruck an der
Anschlußbuchse Brennersteuerung (Tuchelstecker) Pin1 und Pin6 anstecken
Kabelbaum mit Kabelbindern ordentlich fixieren

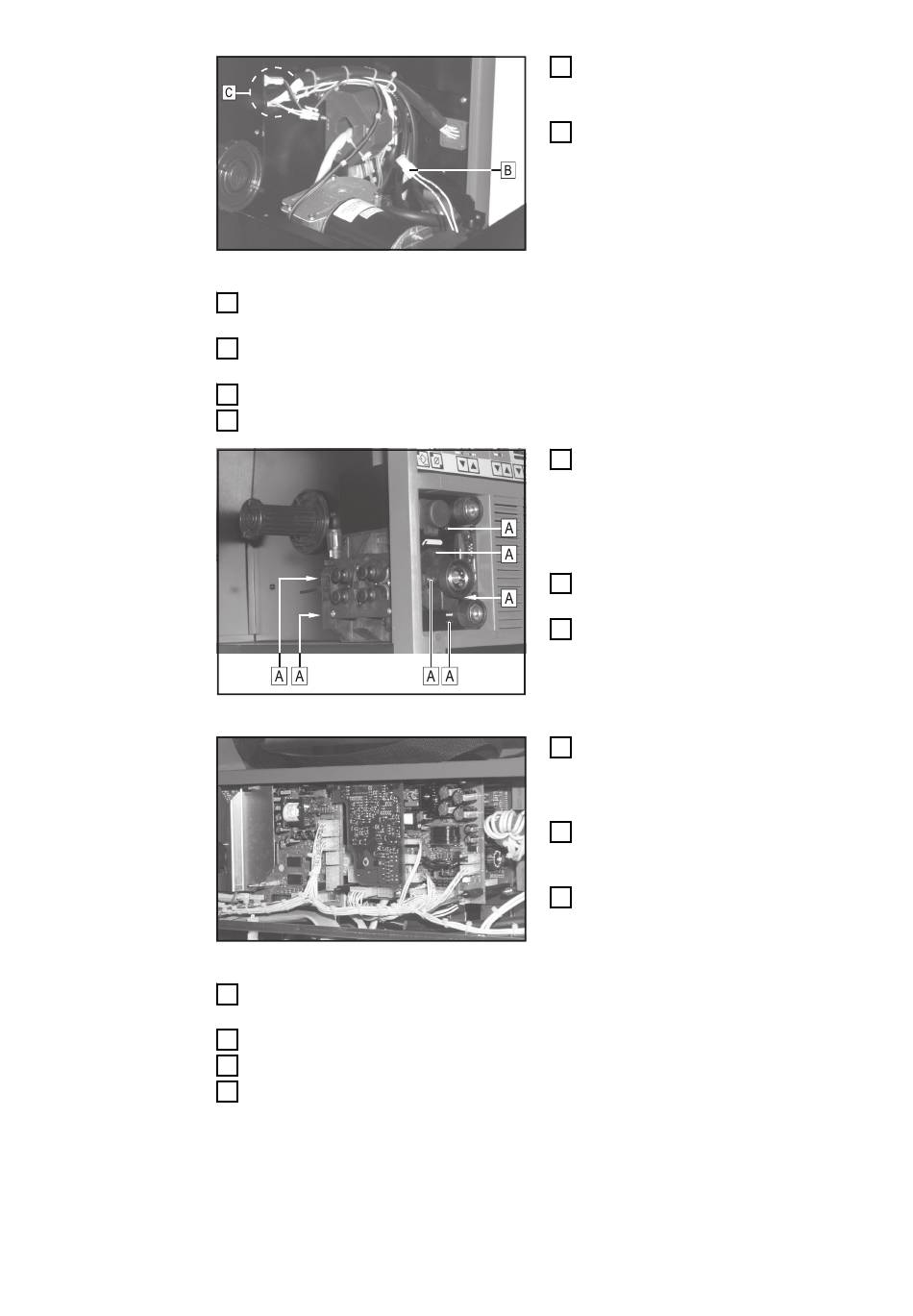

Istwertgeber [B] anstecken und Motorplattenhalterung hinein klappen
Molexstecker des Verlängerunsstücks Motoranspeisung (4) an PM41A/X1 an-
stecken
Kabelbaum mit Kabelbindern ordentlich fixieren
Seitenteile der Stromquelle wieder anbringen
Stromquelle lt. Kapitel „PushPull-Unit abgleichen" abgleichen
Istwertgeber [B] abstecken und
5
Motorplattenhalterung herausklap-
pen
Verlängerungstück Motoranspei-
6
sung (4) mit dem Stecker voran
durch die Durchführung [C] in den
rechten Teil der Stromquelle schie-
ben und an der rechten Seite ca.
25 cm herausziehen
Motorplattenhalterung mit zu-
11
gehörigen Schrauben montieren
WICHTIG! Achten Sie darauf, dass
sämtliche Kabel beim Einbau nicht
geknickt oder eingezwickt werden.
SR41 wieder montieren und anste-
12
cken
Flachbandkabel von Print
13
PM41A/X4 am Print SR41/X12 an-
stecken
Print PM41A (1) parallel zum Print
14
SR41 mit 6-Kant-Mutter (6),
Fächerscheibe (7) und Kunsstoffdi-
stanzen (8) befestigen
Verbindungskabel SR41/X11 ab-
15
stecken und am Print PM41A/X3
anstecken
Kabelbaum Printversorgung (2) an
16
Print PM41A/X2 und SR41/X11
anstecken
