Installer unité
IMPORTANT! Pour l'installation dans le VR 1500, l'harnais de câbles d'alimenta-
PushPull dans
tion moteur (3) et la rallonge alimentation moteur (4) n'est pas requise.
VR 1500

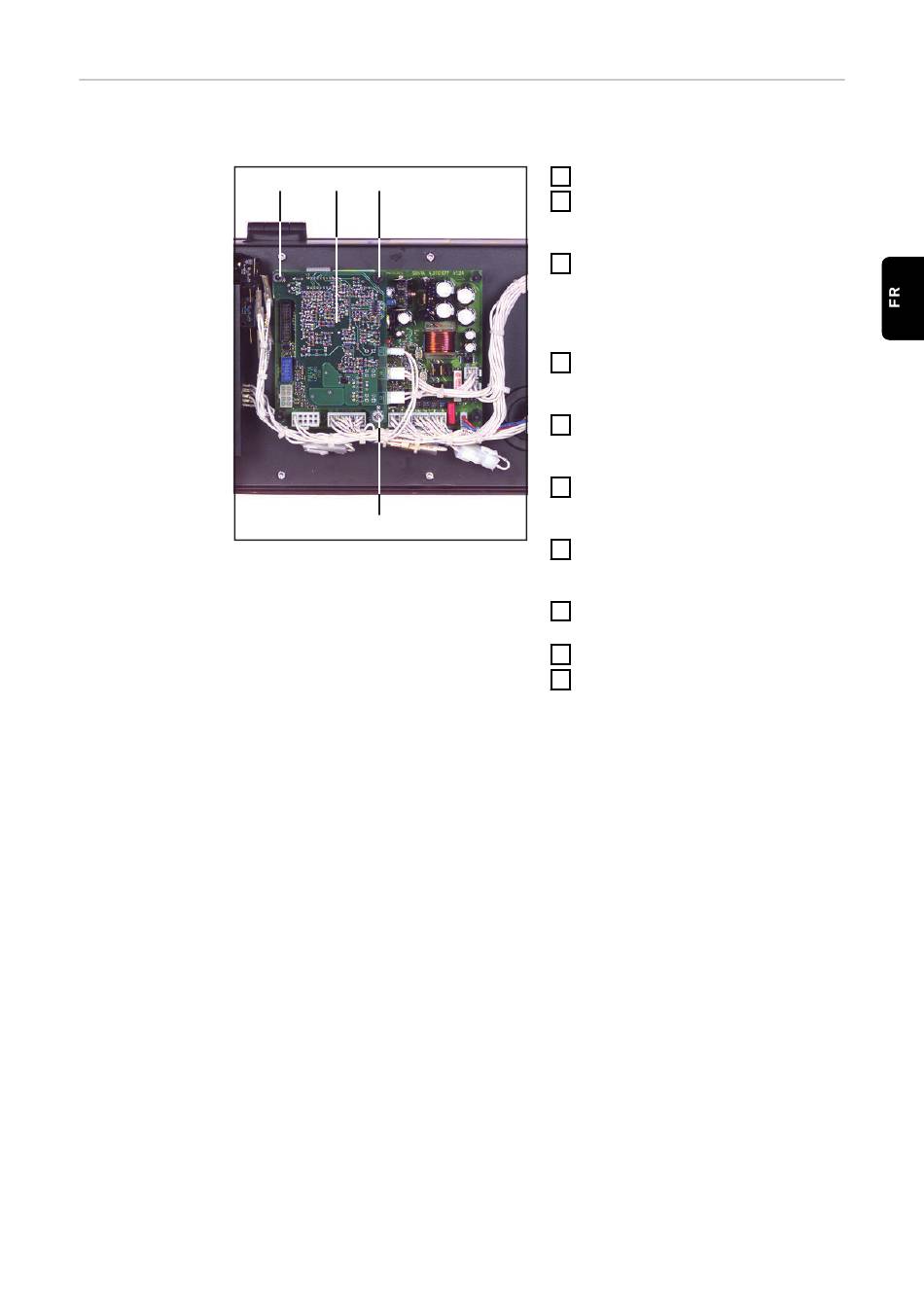

Installation dans VR 1500
(8)
(1)
(8)
(6) (7)
Oter couvercle dévidoir fil droit
1
Ficher câble plat provenant de la
2
plaque PM41A/X4 sur la plaque
SR41/X12
Fixer plaque PM41A (1) parallèle-
3
ment à la plaque SR41, moyennant
l'écrou hexagonal (6), rondelle à
dents chevauchantes extérieures
(7) et pièces d'écartement (8)
Retirer câble de connexion
4
SR41/X11 et ficher sur la plaque
PM41A/X3
Ficher harnais de câbles d'alimen-
5
tation de plaque (2) sur les plaques
PM41A/X2 et SR41/X11
Trancher la cravate de câbles près
6
de connecteur Molex pour la ali-
mentation moteur
Ficher connecteur Molex pour la
7
alimentation moteur sur
PM41A/X1
Arrêter harnais de câbles au moy-
8
en de cravates de câbles
Monter couvercle dévidoir fil droit
9
Ajuster dévidoir (voir chapitre
10
„Ajustage de l'unité PushPull")
31
