Transmetteur de valeur effective / alimentation
moteur
7
8
9
10
Monter fixation plaque moteur

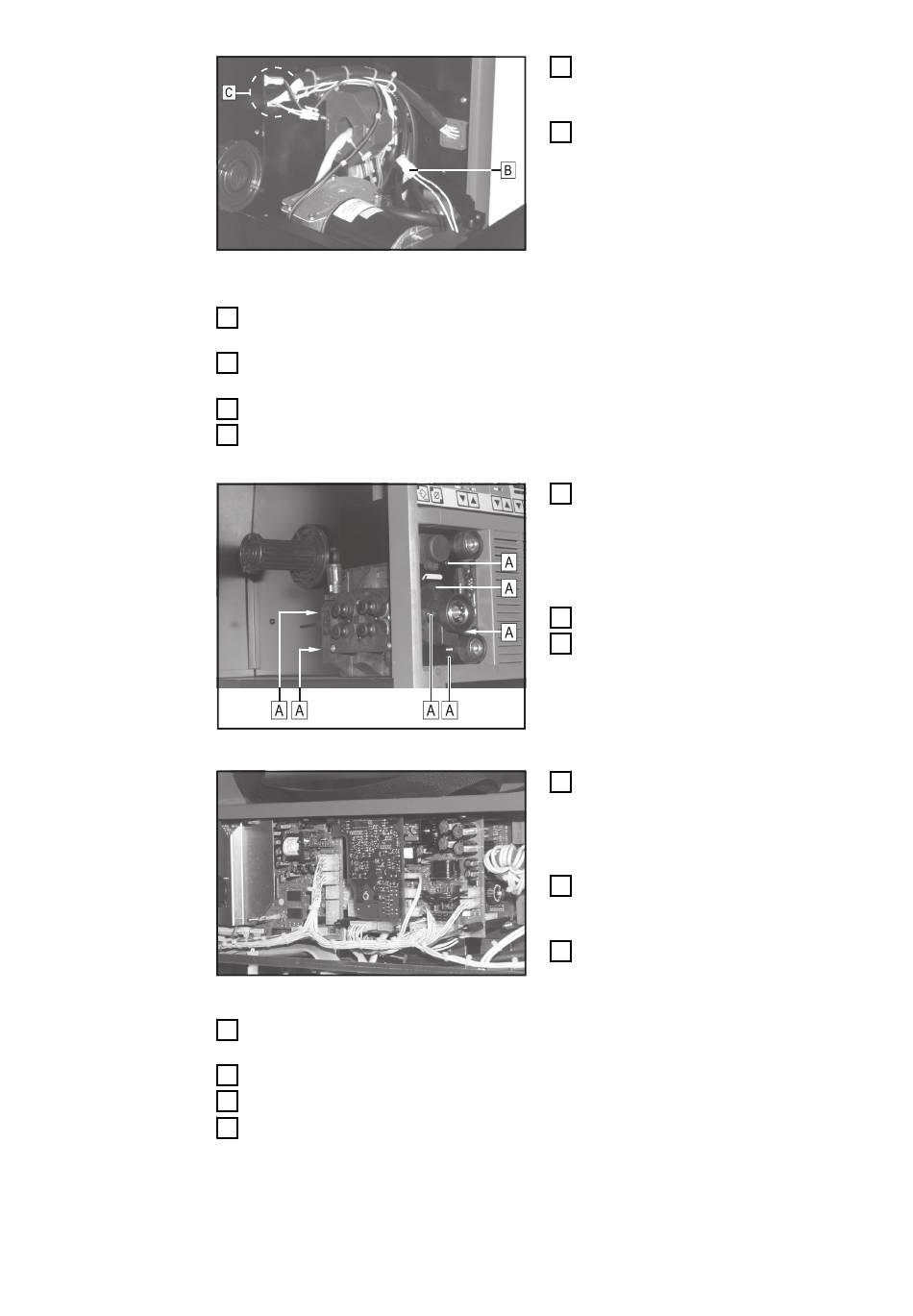

Installation dans TPS 2700
17
18
19
20
30
Ficher connecteur Molex de l'harnais de câbles d'alimentation moteur (3)
dans rallonge alimentation moteur (4)
Ficher bornes CPC de l'harnais de câbles d'alimentation moteur (3) dans
l'alvéole commande de torche (connecteur Tuchel) borne1 et borne6.
Arrêter harnais de câbles au moyen de cravates de câbles
Ficher transmetteur de valeur effective [B] et basculer fixation plaque mo-
teur vers l'arrière
Ficher connecteur Molex de la rallonge alimentation moteur (3) sur
PM41A/X1
Arrêter harnais de câbles au moyen de cravates de câbles
Remonter joues sur source de courant
Ajuster source de courant (voir chapitre „Ajuster unité PushPull")
Déconnecter transmetteur de val-
5
eur effective [B] et basculer fixati-
on plaque moteur vers l'avant
Pousser rallonge alimentation mo-
6
teur (4) (fiche en avant) à travers la
traversée [C], l'introduire dans la
partie droite de la source de cou-
rant et la sortir quelque 25 cm de
la partie droite
Monter fixation plaque moteur au
11
moyen des vis prévues à cet effet
IMPORTANT! Veillez à ce qu'aucun
câble soit flambé ou coincé pen-
dant l'installation.
Remonter et ficher SR41
12
Ficher câble plat provenant de la
13
plaque PM41A/X4 sur la plaque
SR41/X12
Fixer plaque PM41A (1) parallèle-
14
ment à la plaque SR41, moyennant
l'écrou hexagonal (6), rondelle à
dents chevauchantes extérieures
(7) et pièces d'écartement (8)
Retirer câble de connexion
15
SR41/X11 et ficher sur la plaque
PM41A/X3
Ficher harnais de câbles d'alimen-
16
tation de plaque (2) sur les plaques
PM41A/X2 et SR41/X11
