2.3
Aufbau
Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen
Sie die Montage gemäß der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Anschließend ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu
aufgefordert werden.

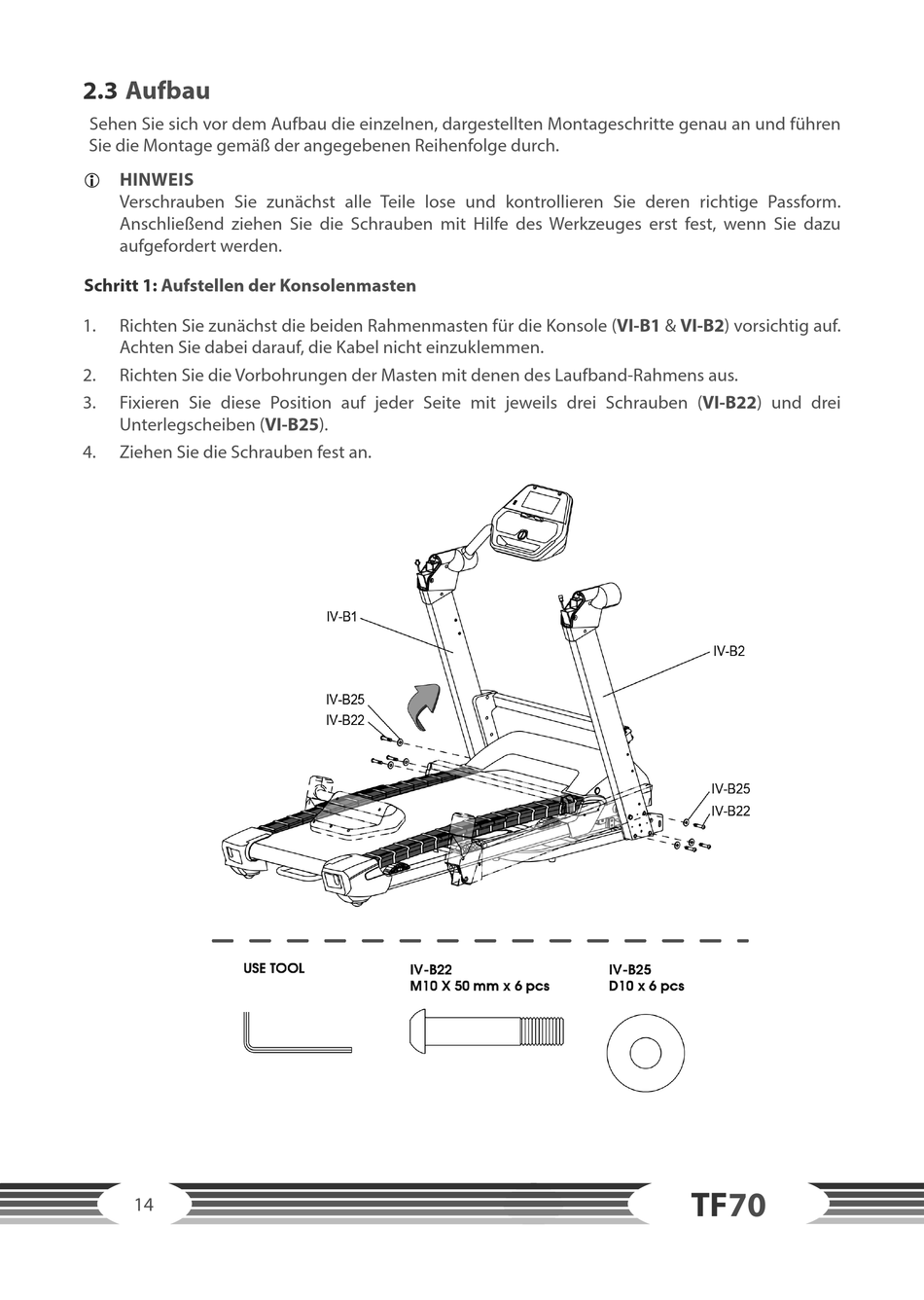

Schritt 1:
Aufstellen der Konsolenmasten
Richten Sie zunächst die beiden Rahmenmasten für die Konsole (VI-B1 & VI-B2) vorsichtig auf.
1.
Achten Sie dabei darauf, die Kabel nicht einzuklemmen.
2.
Richten Sie die Vorbohrungen der Masten mit denen des Laufband-Rahmens aus.
3.
Fixieren Sie diese Position auf jeder Seite mit jeweils drei Schrauben (VI-B22) und drei
Unterlegscheiben (VI-B25).
4.
Ziehen Sie die Schrauben fest an.
14
TF70
