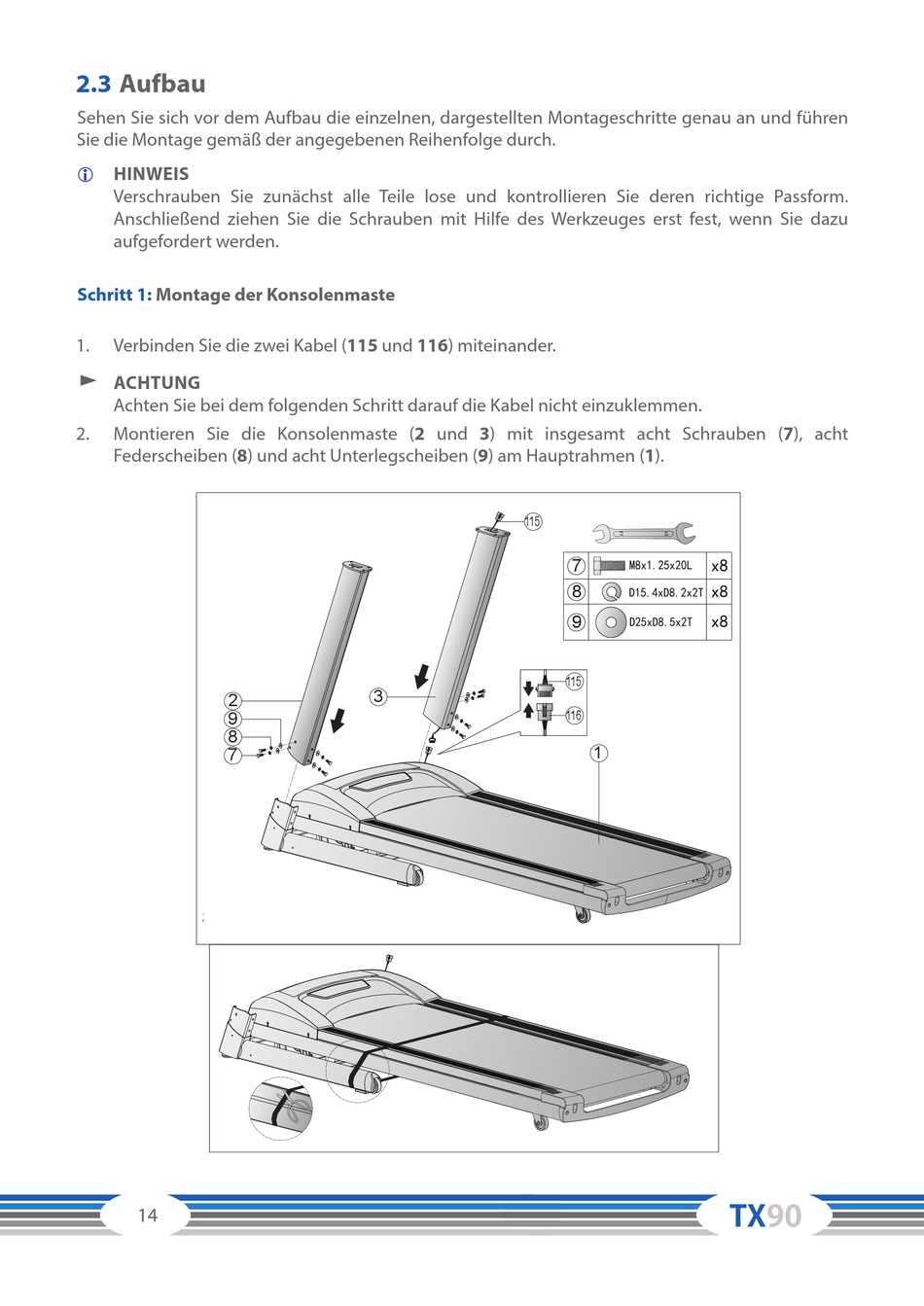

Aufbau

Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen
Sie die Montage gemäß der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Anschließend ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu
aufgefordert werden.
Schritt 1: Montage der Konsolenmaste
Verbinden Sie die zwei Kabel (115 und 116) miteinander.
1.
ड ACHTUNG
Achten Sie bei dem folgenden Schritt darauf die Kabel nicht einzuklemmen.
Montieren Sie die Konsolenmaste (2 und 3) mit insgesamt acht Schrauben (7), acht
2.
Federscheiben (8) und acht Unterlegscheiben (9) am Hauptrahmen (1).
2
9
8
7
Step1
14
115
3
7
x8
M8x1.25x20L
8
x8
D15.4xD8.2x2T
9
x8
D25xD8.5x2T
115
116
1
