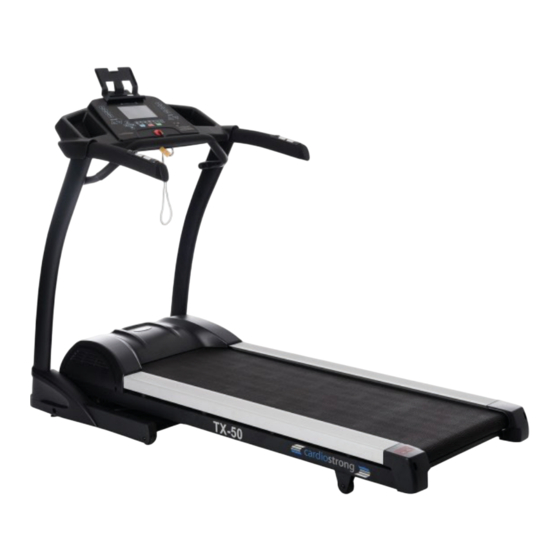

CARDIOSTRONG CST-TX50-2 Montage- Und Bedienungsanleitung
Quelle: cardiostrong.de, sport-tiedje.de
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für CARDIOSTRONG CST-TX50-2
Inhaltszusammenfassung für CARDIOSTRONG CST-TX50-2

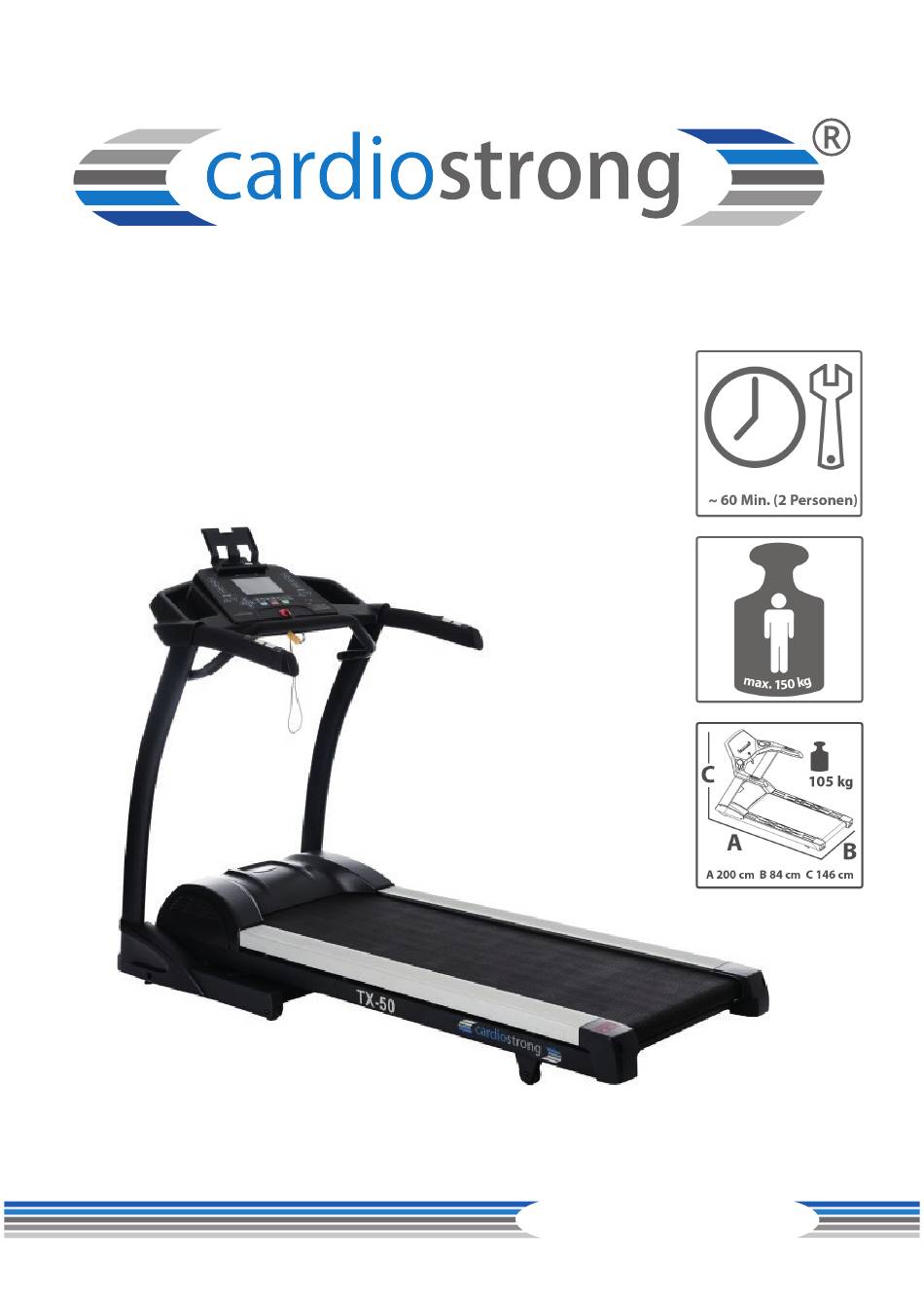

- Seite 1 Montage- und Bedienungsanleitung CSTTX50.02.03 Art. No. CST-TX50-2 Laufband TX50...
- Seite 2 TX50...
- Seite 3 Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Elektrische Sicherheit Aufstellort MONTAGE Allgemeine Hinweise Lieferumfang Aufbau BEDIENUNGSANLEITUNG Konsolenanzeige Tastenfunktion Programme 3.3.1 Voreingestellte Programme 3.3.2 Challenge Programme / Wettkampfprogramme 3.3.3 Custom User Programs / Benutzerdefinierte Programme 3.3.4 Virtual Simulations / Virtuelle Laufstrecken 3.3.5 HRC Programme (Pulskontrolle) Benutzereinstellungen / User Setting LAGERUNG UND TRANSPORT...
- Seite 4 ENTSORGUNG ZUBEHÖR-EMPFEHLUNG ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT TX50...
- Seite 5 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke cardiostrong entschieden haben. cardiostrong bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei cardiostrong Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger...
- Seite 6 ZU DIESER ANLEITUNG Bitte lesen Sie die gesamte Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Die Anleitung hilft Ihnen beim schnellen Aufbau und erläutert die sichere Handhabung. Tragen Sie dafür Sorge, dass alle mit dem Gerät trainierenden Personen (besonders Kinder und Personen mit körperlicher, sensorischer, geistiger oder motorischer Behinderung) unbedingt vorab über diese Anleitung und ihren Inhalt informiert werden.
- Seite 7 ALLGEMEINE INFORMATIONEN Technische Daten LED - Anzeige von Geschwindigkeit in km/h oder mph Trainingszeit Trainingsstrecke Kalorienverbrauch Herzfrequenz (bei Verwendung der Handsensoren oder eines Brustgurtes) Steigung in % Schritte Programmprofil Motorleistung: 3 PS Dauerleistung (DC-Motor) Geschwindigkeitsbereich: 0,8 - 20 km/h Geschwindigkeits-Direktwahltasten: Steigungsbereich: 0 - 15 % Steigungs-Direktwahltasten:...
- Seite 8 Persönliche Sicherheit ⚠ GEFAHR Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroffen hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben.
- Seite 9 Elektrische Sicherheit ⚠ GEFAHR Um die Gefahr eines Elektroschocks zu verringern, ziehen Sie nach Beendigung des Trainings, vor Aufbau oder Abbau des Gerätes sowie vor der Wartung bzw. Reinigung den Stecker des Gerätes aus der Steckdose. Ziehen Sie dabei nicht am Kabel. ⚠...
- Seite 10 Aufstellort ⚠ WARNUNG Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. VORSICHT ⚠ Stellen Sie sicher, dass der Trainingsraum während des Trainings gut durchlüftet und keiner Zugluft ausgesetzt ist. Wählen Sie den Aufstellort so, dass sowohl vor als auch neben dem Gerät ausreichend Freiraum/Sicherheitszone bestehen bleibt.
- Seite 11 MONTAGE Allgemeine Hinweise GEFAHR ⚠ Lassen Sie kein Werkzeug, Verpackungsmaterial wie Folien oder Kleinteile herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Laufband verfügt über Hochdruckstoßdämpfer, die bei falscher Handhabung einem plötzlichen Aufklappen...
- Seite 12 Lieferumfang ⚠ WARNUNG Um das Laufband ist ein Umreifungsband angebracht, das verhindert, dass das Laufband während des Transports aufklappt. Dieses Umreifungsband muss vor der Montage entfernt werden. Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen.
- Seite 13 Rahmen (Laufdeck) Geschwindigkeitskabel Standrahmen Steigungskabel Cockpitmast (links) Handpulskabel Cockpitmast (rechts) Handpulskabel A Konsolenhalterung Sicherheitsschlüssel Haltegriff, links Haltestange Haltegriff, rechts Rahmenabdeckung (links) Computerkonsole Rahmenabdeckung (rechts) Pulskabel (PCB) M10 x 60L Schraube Geschwindigkeitskabel M10 x 10 Nylon Mutter Steigungskabel M8 x 70L Schraube Handpulskabel M8 x 45L Schraube Handpulskabel A Anschluss...
- Seite 14 Aufbau Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Anschließend ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.
- Seite 15 Schritt 2: Anbau der Rahmenabdeckungen Bringen linke Rahmenabdeckung (13) Rahmen an und befestigen Sie diese mit den Schrauben (19). Wiederholen Sie diesen Vorgang auf der rechten Seite. Schritt 3: Aufbau der Haltegriffe Bringen Sie die Haltegriffe an den Halterungsmasten in Position. Sichern Sie den linken bzw.
- Seite 16 Schritt 4: Aufbau der Haltestange Bauen Sie die Sicherheitsstange (12) am Halterungsmast mittels der Schrauben (18) an. Schritt 5: Anabu der Konsole Entfernen Sie die Schrauben (19), die am Bügel angebracht sind. Bringen Sie die Konsole (D) auf die Konsolenhalterung. ࣑...
- Seite 17 Schritt 6: Anbau der Lesehalterung Montieren Befestigungsarme (R) an der Rückseite der Konsole mit vier Schrauben (S). Montieren Sie anschließend die Lesehalterung (Q) an den Befestigungsarmen (R) mit vier Schrauben (T). Schritt 7: Aufbau beenden Kontrollieren Sie die bereits in der Konsole vormontierten Schrauben (20) und Unterlegscheiben (21) auf ihre Festigkeit.
- Seite 18 Schritt 8: Ausrichtung der Standfüße Bei Unebenheiten des Bodens können Sie das Laufband durch Drehen der beiden Stellschrauben unter dem Hauptrahmen stabilisieren. ⚠ WARNUNG Das Laufband verfügt über Hochdruckstoßdämpfer, die bei falscher Handhabung zu einem plötzlichen Aufklappen des Laufbandes führen können. Nähere Informationen dazu finden Sie unter den allgemeinen Hinweisen zur Montage.
- Seite 19 BEDIENUNGSANLEITUNG HINWEIS Machen Sie sich vor Trainingsbeginn mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut. Lassen Sie sich die ordnungsgemäße Verwendung dieses Produktes von einem Fachmann erläutern. SAFETY KEY ⚠ WARNUNG Das Gerät verfügt zu Ihrer Sicherheit über eine NOT-STOP-Vorrichtung. Der Betrieb des Gerätes ist nur dann möglich, wenn am Kontaktpunkt des Cockpits der Sicherheitsschlüssel ordnungsgemäß...
- Seite 20 Konsolenanzeige großen, farbigen Bildschirm werden alle Trainingsinformationen Unterhaltungsfunktionen übersichtlich dargestellt. Das Display ist in verschiedene Bereiche unterteilt. TX50...
- Seite 21 A - Trainingsdaten- Am oberen Bildschirmrand werden alle relevanten Trainingsdaten Anzeige angezeigt. In der Mitte werden Trainingsvideos oder die Programmprofile B - Programmanzeige angezeigt. Pro Zeiteinheit wird die Geschwindigkeit oder die und Videoschirm Steigung als Balken angezeigt. Bei Anschließen eines USB-Sticks können MP3/WAV Dateien sowie C - Music/Movies MP4/WKV/MOV/AVI/FLV Dateien auf dem Display/Lautsprechern wiedergegeben werden.
- Seite 22 Tastenfunktion A - Steigung (Incline) hoch/runter Steigung erhöhen oder senken, sowie Schnellzugriff sowie Schnellwahltasten auf Steigungslevel 2, 4, 6 oder 8 %. B - Geschwindikeit (Speed) hoch/ Geschwindigkeit erhöhen oder senken sowie runter sowie Schnellwahltasten Schnellzugriff auf 3, 5, 7 oder 9 km/h. Eingabe bestätigen und zum nächsten Menüpunkt C - Enter gelangen.
- Seite 23 Programme Trainingsfortschritte kommen nur durch Abwechslung. Wenn Sie jeden Tag mit der gleichen Geschwindigkeit, Steigung und Dauer trainieren, werden Sie zwar am Anfang besser, erreichen aber irgendwann einen Stillstand. Sie werden nicht mehr besser. Zum Abnehmen reicht das, aber wenn Sie mehr aus sich herausholen wollen, müssen Sie Ihr Training variieren und sich immer wieder fordern.
- Seite 24 P-03: Moderates Intervall (30 Min. Vorgabe) Sobald Sie regelmäßig trainieren und eine verbesserte Fitness haben, sind Sie bereit, bei moderater Intensität im Intervall zu trainieren. Beachten Sie, dass dieses Training einen Wechsel zwischen einfachem Erholungs- und hohem Intensitätsintervall beinhaltet. Fühlen Sie sich wohl beim Training, da stets das nächste Erholungsintervall kommt.
- Seite 25 P-08: Bergauf steigen (30 Min. Vorgabe) Steigern Sie schrittweise die Übungsintensität mit diesem Workout. Das Ziel besteht darin, Ihren Körper dazu anzuregen, die Herzkreislauffitness zu verbessern und das Muskelzellwachstum der beanspruchten Muskeln zu maximieren. Der Kalorienverbrauch wird in den Toplevels maximiert. Ihr Körper kann länger trainieren und auch beim Langsamer-Werden und Rückkehren zum Ausgangslevel von der hohen Intensität profitieren.
- Seite 26 P-13: Gleichmäßiges Tempo (40 Min. Vorgabe) Verbessern Sie Ihre Fitness und stimulieren Sie Ihren Körper, mehr Fett zu verbrennen. Es ist eine ideale Unterstützung, Ihre Ausdauer zu verbessern. Die meisten Übungen dieser Art fokussieren auf den Erhalt einer Belastung während des gesamten Trainings. Ihr Ziel besteht darin, bei einer niedrigen, moderaten bis hohen, moderaten Intensität während des gesamten Workouts zu trainieren.
- Seite 27 3.3.2 Challenge Programme / Wettkampfprogramme Es gibt insgesamt 12 Wettkampfprogramme, bei denen sich je nach Stufe die Geschwindigkeit anpasst. Die Programme kommen aus den vier Bereichen: Special Forces, Olympics Game, Professional Game sowie Outdoor Running und sind in jeweils drei Auswahlstufen verfügbar. Special forces - 1 Special forces - 2 Special forces - 3...
- Seite 28 3.3.3 Custom User Programs / Benutzerdefinierte Programme Es gibt 20 benutzerdefinierte Programme, die Sie ganz nach Ihren Vorlieben gestalten können. Bei diesen Programmen legen Sie zunächst die Dauer des Trainingsprogramms fest, dann setzen Sie für jeden der 20 Zeitabschnitte die gewünschte Geschwindigkeit und Steigung fest. Anders als bei den vorinstallierten Profilprogrammen können Sie beiden diesen Programmen Geschwindigkeit UND Steigung jederzeit ändern.
- Seite 29 3.3.4 Virtual Simulations / Virtuelle Laufstrecken Auf der Konsole sind sechs „Virtual Simulations“-Videos vorinstalliert. Das sind abgefilmte Laufstrecken, die Sie sich während Ihres Trainings auf dem Bildschirm anzeigen lassen können. Wählen Sie dazu zunächst im Hauptmenü „Virtual Simulations“ aus und bestätigen Sie die Wahl mit Enter.
- Seite 30 Während des Trainings können Sie die Geschwindigkeit oder die Steigung jederzeit mit den Pfeiltasten oder den Schnellwahltasten ändern. Die Virtual Simulations Videos reagieren auf Ihre Eingabe. Wenn Sie die Geschwindigkeit auf dem Laufband ändern, ändert sich auch die Abspielgeschwindigkeit der Videos. Eine Änderung der Steigung hat keinen Einfluss auf das Video. Einige Videos haben Verkehrsaufkommen, das brauchen Sie nicht zu beachten, die Verkehrsteilnehmer weichen Ihnen aus.
- Seite 31 HRC Typ eingeben: Es gibt zwei Modi für HRC Programme, HRC1 - konstant und HRC2 - Intervall. Stellen Sie den gewünschten HRC Modus mit den Tasten ein. Modus eingeben: Stellen Sie die Geschwindigkeit oder die Steigung mit den Tasten ein. Alter eingeben: Geben Sie Ihr Alter mit den Tasten ein.
- Seite 32 LAGERUNG UND TRANSPORT Allgemeine Hinweise ࣑ ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist. Der Lagerort sollte trocken und gut belüftet sein und eine konstante Umgebungstemperatur zwischen 5°C und 45°C aufweisen. ⚠...
- Seite 33 4.3.1 Zusammenklappen des Laufbandes WARNUNG ⚠ Schließen Sie das Gerät im geklappten Zustand nicht an den Strom an. Versuchen Sie nicht, das Gerät in Betrieb zu nehmen, wenn es geklappt ist. Die Lauffläche muss vor dem Zusammenklappen zu einem vollständigen Halt gekommen sein.
- Seite 34 FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise WARNUNG ⚠ Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. VORSICHT ⚠ Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden.
- Seite 35 Fehlercodes und Fehlersuche Die Elektronik des Gerätes führt kontinuierlich Tests durch. Bei Abweichungen erscheint auf dem Display ein Fehlercode und der normale Betrieb wird zu Ihrer Sicherheit gestoppt. Bitte kontaktieren Sie Sport-Tiedje für den technischen Kundendienst. ERR 1 Überprüfen Sie die Kabelverbindung zwischen dem Display und der Motorkontrolleinheit. Schalten Sie das Laufband für einige Sekunden am Netzstecker aus, sollte der Fehler danach wieder auftreten, kontaktieren Sie Ihren Vertragspartner, um die Kabel zu ersetzen.
- Seite 36 Pflege und Wartung Die wichtigste Wartungsmaßnahme ist die Pflege der Laufmatte. Hierzu gehört die Justierung, das Nachspannen sowie die Schmierung der Laufmatte. Schäden, die aufgrund mangelnder oder unterlassener Pflege entstehen, werden nicht durch die Garantie abgedeckt. Nehmen Sie daher in regelmäßigen Abständen Wartungskontrollen vor.
- Seite 37 5.4.2 Nachspannen der Laufmatte Sollte die Laufmatte während des Betriebes über die Laufrollen rutschen (wenn dies der Fall ist, entsteht ein spürbares Rucken während des Laufens), muss die Laufmatte nachgespannt werden. In den meisten Fällen ist für die Ursache für das Wegrutschen eine Dehnung der Matte durch Benutzung.
- Seite 38 Wartungs- und Inspektionskalender Um Beschädigungen durch Körperschweiß zu vermeiden, muss das Gerät nach jeder Trainingseinheit mit einem feuchten Handtuch (keine Lösungsmittel!) gereinigt werden. Folgende Routinearbeiten sind in den angegebenen Zeitabständen durchzuführen: Teil Wöchentlich Monatlich Vierteljährlich Halbjährlich Jährlich Display Konsole Bandspannung Bandschmierung Kunststoffabdeckungen Schrauben &...
- Seite 39 ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, effektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Das kann zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor herabfallendem Schweiß schützt, das können aber auch zusätzliche Handläufe bei einigen Laufbändern sein oder Silikonspray, um bewegliche Teile gut in Schuss zu halten.
- Seite 40 Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen bitte folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: cardiostrong / Laufband Modellbezeichnung: TX50 Artikelnummer: CST-TX50-2 TX50...
- Seite 41 Teileliste Anz. Hrst. Teilenummer Bezeichnung (ENG) (01) 8000001750 Main frame set (02) 342008003002001 Rubber cushion (03) 342008003002501 Rubber cushion (04) 341305202202001 Space pad (05) 331808205602301 Wheel (06) 312TA2150011004 Incline lower cover (07) 592400000000001 Power cord buckle (08) 362710002501000 Separate cover (09) 8000001751 Frame base set...
- Seite 42 (33) 2000001495 Front handle bar (34) 321310032003004 Handlebar end plugs (35) 753032030760002 Foam grips (36) 210130007132502 Folding shock (37) 201TA4175020A07 Folding fixed tube (38) 550140240390115 Twin spring (39) 204TB4200011A07 Motor bracket (40) 401122504703501 Motor-220V (41) 591130350035011 One-sided adhesive (42) 205213828628501 Core (43) 551350220450111...
- Seite 43 (68) 311TA3200060003 Rear end cap-right (69) 311TA3200050003 Rear end cap-left (70) 311TA3200070003 Side cover-left (71) 311TA3200080003 Side cover-right (72) 213006021309102 Side rail (73) 3000000889 Console lower cover (74) 4000000722 Console upper cover with PCB board (75) 406305010030001 Built-in receiver (76) 405104690503001 Cable (77)
- Seite 44 (108) 511410006000114 Socket screw (109) 531210001000114 Nylon nut (110) 521102000600112 Screw M2*6L (111) 511908007000124 Socket screw (112) 541108014150114 Washer (113) 521204115900114 Screw (114) 521204105000114 Screw (115) 511408001500114 Screw (116) 542108016150114 Wave washer (117) 511908004500114 screw (M8x45) (118) 511208009500114 Hexagonal socket screw (119) 511810009500111 Carriage screw...
- Seite 45 (143) 512506401300114 Screw (144) 522504115900114 Screw (145) 511504001000114 Screw (148) 523103000800113 Screw (149) 6341TW001001 Label (150) 6341TW001002 Label (152) 592100000000002 Lock ties (153) 8000002875 AC power cord (154) 2000002771 Tablet holder (155) 2000002772 Tablet holder bracket (156) 2000002773 Tablet fixed hook (157) 5000000005 Tension band...
- Seite 46 Explosionszeichnung TX50 TX50...
- Seite 47 GARANTIE Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. Fehlerbeschreibungen Ihr Trainingsgerät wurde so entwickelt, dass es dauerhaft ein hochwertiges Training ermöglicht.
- Seite 48 Garantie-Service Während der Garantiezeit werden Geräte, die aufgrund von Material- oder Fabrikationsfehlern Defekte aufweisen, nach unserer Wahl repariert oder ersetzt. Ausgetauschte Geräte oder Teile von Geräten gehen in unser Eigentum über. Die Garantieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch setzen sie eine neue Garantie in Gang. Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung.
- Seite 49 KONTAKT TECHNIK TECHNIK & SERVICE TECHNIK & SERVICE �� �� �� +49 4621 4210-900 80 90 16 50 +33 (0) 172 770033 +49 4621 4210-945 +49 4621 4210-933 �� +49 4621 4210-698 �� �� info@fitshop.dk service-france@fitshop.fr �� technik@sport-tiedje.de �� �� Mo - Fr 08:00 18:00...
- Seite 50 LEBEN FITNESS WEBSHOP UND SOCIAL MEDIA Sport-Tiedje ist mit derzeit 80 Filialen Europas www.sport-tiedje.de größter Fachmarkt für Heimfitnessgeräte www.sport-tiedje.de/blog und weltweit einer der renommiertesten Online-Versandhändler für Fitness-Equipment. Privat kunden bestellen über die 25 Webshops www.facebook.com/SportTiedje der jeweiligen Landessprache oder lassen sich ihre Wunschgeräte vor Ort zusammenstellen.
- Seite 52 Laufband TX50...
