Montage- und Bedienungsanleitung
CSTTX90.02.01
Art.-Nr. CST-TX90-2
Laufband
TX90

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für CARDIOSTRONG TX90

Inhaltszusammenfassung für CARDIOSTRONG TX90

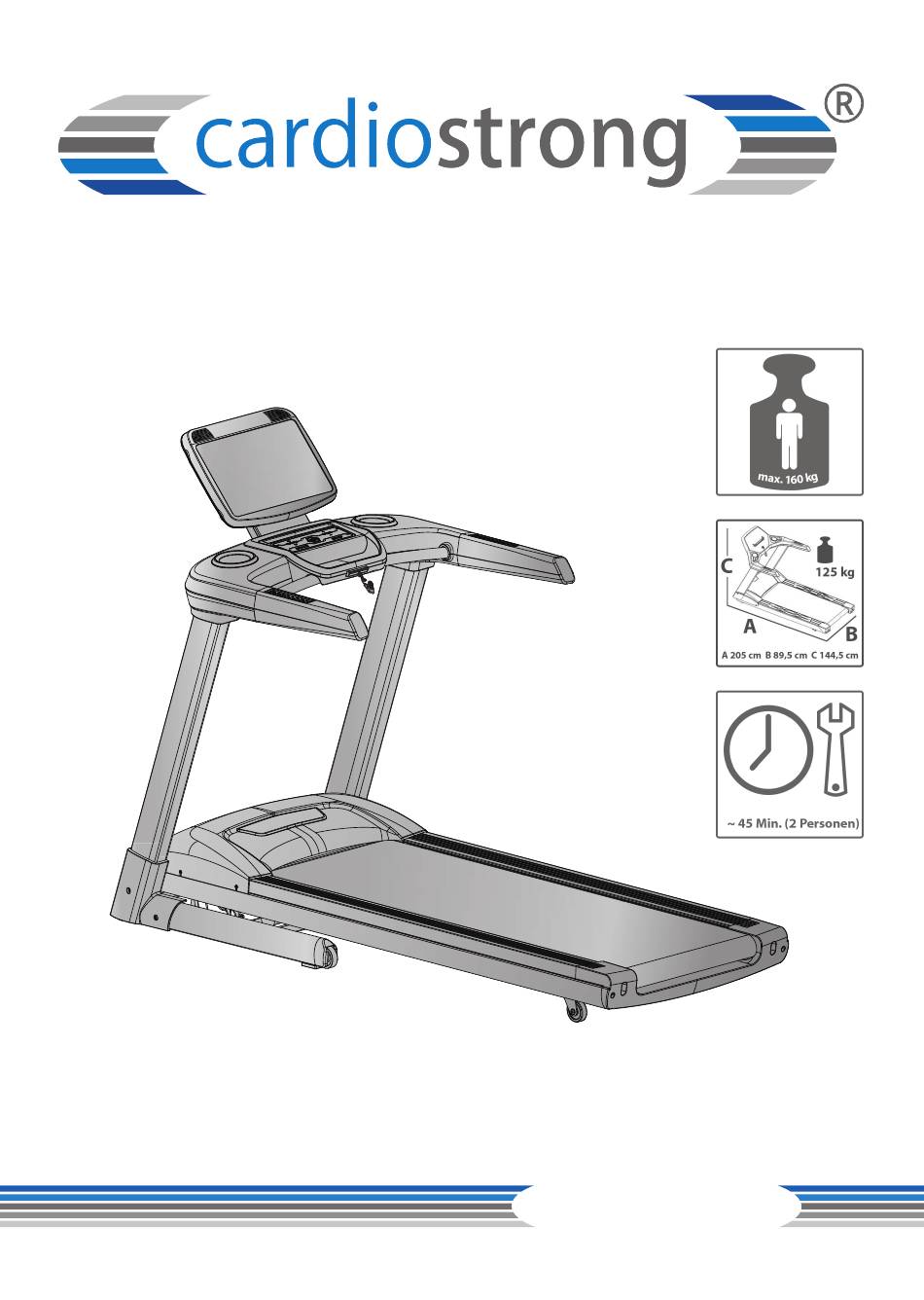

  • Seite 1 Montage- und Bedienungsanleitung CSTTX90.02.01 Art.-Nr. CST-TX90-2 Laufband TX90...
  • Seite 2 TX90...
  • Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke cardiostrong® entschieden haben, der Marke die Sportlerherzen höher schlagen lässt. cardiostrong® bietet eine breite Palette an Heim-Fitnessgeräten wie beispielsweise Cross-/Ellipsentrainer, Ergometer, Laufbänder und Rudergeräte an. cardiostrong®-Geräte sind die optimalen Geräte für alle, die zu Hause trainieren wollen, unabhängig von Ihren Zielen und Ihrer Fitness.

  • Seite 4: Inhaltsverzeichnis

    4.3 Trainingsprogramme 4.3.1 Quick Start 4.3.2 Zielprogramme 4.3.3 Voreingestellte Programme 4.3.4 Benutzerdefinierte Programme 4.3.5 Herzfrequenz gesteuerte Programme 4.4 Fitness-Test 4.5 Medien 4.6 Hinweise zur Herzfrequenzmessung GARANTIEINFORMATIONEN ENTSORGUNG ZUBEHÖRBESTELLUNG ERSATZTEILBESTELLUNG 8.1 Service-Hotline 8.2 Seriennummer und Modellbezeichnung 8.3 Teileliste 8.4 Explosionszeichnung TX90...

  • Seite 5: Allgemeine Informationen

    ALLGEMEINE INFORMATIONEN Technische Daten TFT- Anzeige von Geschwindigkeit Trainingszeit Trainingsstrecke Kalorienverbrauch Herzfrequenz (bei Verwendung der Handpulssensoren oder eines Brustgurtes) Steigung Motorleistung: DC-Motor mit 3,5 PS Dauerleistung Geschwindigkeitsbereich: 1–20 km/h Direktwahltasten (Geschwindigkeit): Steigungsbereich: 0–15 % Direktwahltasten (Steigung): Trainingsprogramme insgesamt: Quick Start: Voreingestellte Programme: Zielprogramme: Benutzerdefinierte Programme:...

  • Seite 6: Persönliche Sicherheit

    Sicherheitsschlüssels mit dem Clip vor jedem Trainingsbeginn an Ihre Kleidung anzubringen. Ziehen Sie den Sicherheitsschlüssel mit Hilfe der Schnur vom Cockpit ab, wenn Sie das Laufband schnell zum Stillstand bringen möchten, Sie die Geschwindigkeit nicht mehr beherrschen oder ein anderer Notfall eintritt. TX90...

  • Seite 7: Elektrische Sicherheit

    Damit sich der Sicherheitsschlüssel im Falle eines Sturzes vom Kontaktpunkt des Cockpits lösen kann, ist der Clip des Sicherheitsschlüssels fest an Ihre Kleidung anzubringen! Verhindern Sie den Zugang zum Sicherheitsschlüssel durch Kinder. Elektrische Sicherheit Das Gerät benötigt einen Netzanschluss von 220 - 230V mit 50 Hertz Netzspannung.

  • Seite 8: Aufstellort

    Es dürfen keine Gegenstände jeglicher Art in die Öffnungen des Gerätes gesteckt werden. Die Aufstellfläche des Gerätes sollte eben und fest beschaffen sein, etwaige Unebenheiten im Boden sollten ausgeglichen werden. Eine Bodenschutzmatte/Geräteunterlegmatte hilft, hochwertige Bodenbeläge (Parkett, Laminat, Kork, Teppiche) vor Druckstellen und Schweiß zu schützen und gleicht leichte Unebenheiten aus.2 TX90...

  • Seite 9: Montagehinweise, Wartung Und Pflege

    Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung sollte das Gerät nicht weiter benutzt werden. Vewenden Sie im Bedarfsfall nur original cardiostrong®- Ersatzteile. Kontrollieren Sie einmal im Monat den Festsitz aller Schraubenverbindungen.

  • Seite 10: Störungen Und Fehlerdiagnose

    Störquellen beseitigen (z.B. Handy, Störquellen im Raum Lautsprecher, WLAN, Rasenmäher- und Staubsaugerroboter, etc. …) Bei Brustgurt ungeeigneter Brustgurt Geeigneten Brustgurt verwenden (siehe Keine Pulsanzeige empfohlenes Zubehör) Position des Brustgurtes Brustgurt neu positionieren und/oder falsch Elektroden befeuchten Batterien leer Batterien wechseln TX90...

  • Seite 11: Pflege Und Wartung

    Pflege und Wartung Die wichtigste Wartungsmaßnahme ist die Pflege der Laufmatte. Hierzu gehört die Justierung, das Nachspannen sowie die Schmierung der Laufmatte. Schäden, die aufgrund mangelnder oder unterlassener Pflege entstehen, werden nicht durch die Garantie abgedeckt. Nehmen Sie daher in regelmäßigen Abständen Wartungskontrollen vor.
  • Seite 12 Drehen Sie das Band mit einer Hand weiter, so dass anschließend die gesamte Fläche zwischen Endlosband und Laufplatte geschmiert ist. Wischen Sie das überschüssige Schmieröl ab. Vor längerer Nichtbenutzung des Gerätes muss diese Wartung ebenfalls vorgenommen werden. Hinweis: Das Schmieröl ist im Lieferumfang enthalten. Alternativ können Sie die Schmierung auch mit Silikonspray vornehmen. TX90...

  • Seite 13: Wartungs- Und Inspektionskalender

    Wartungs- und Inspektionskalender Das Cockpit, die Gehäuse, die Handläufe und der gesamte Rahmen müssen nach jeder Trainingseinheit mit einem feuchten Handtuch (keine Lösungsmittel!) gereinigt werden, um Beschädigungen durch Körperschweiß zu vermeiden. Es wird empfohlen, das Laufband alle 150 Betriebsstunden einer ausführlichen Reinigung und Überprüfung der Bauteile zu unterziehen.

  • Seite 14: Montage

    MONTAGE Lieferumfang Der Packungsinhalt besteht aus den in der Abbildung dargestellten Teilen inklusive einem Netzkabel mit Netzstecker. Sollte ein abgebildetes Teil fehlen, wenden Sie sich an Sport-Tiedje. TX90...

  • Seite 15: Montageanleitung

    Montageanleitung Assembly instructions Schritt 1 1. Verbinden Sie die zwei Kabel (115 und 116) miteinander. Step 1 Achtung: 1. Connect the two cables (115 and 116) with one another. Achten Sie bei dem folgenden Schritt darauf die Kabel nicht einzuklemmen. Caution: Be careful not to pinch the cables in the following step.
  • Seite 16 Achten Sie bei dem folgenden Schritt darauf die Kabel nicht einzuklemmen. 2. Montieren Sie die Konsoleneinheit (4) mit insgesamt vier Schrauben (10), vier Federscheiben (8) und vier Unterlegscheiben (11) an den Konsolenmasten (2 und 3). M8x1.25x30L D15.4xD8.2x2T D16xD8.5x1.2T Step2 TX90...
  • Seite 17 Schritt 3 Step 3 1. Verbinden Sie die Kabel (92, 93, 110 und 114) mit ihren jeweiligen Gegenstücken von der Konsole 1. Connect the cables (92, 93, 110 und 114) with their counterparts of the console (88). (88). Caution: Be careful not to pinch the cables in the following step. Achtung: Achten Sie bei dem folgenden Schritt darauf die Kabel nicht einzuklemmen.

  • Seite 18: Seriennummer

    Seriennummer TX90...
  • Seite 19 Transport und Lagerung Das Laufband ist klappbar und somit platzsparend in der Lagerung. Dies erleichtert ebenso den Transport. Zusammenklappen des Laufbandes 1. Schalten Sie den On/Off Schalter aus und ziehen Sie den Stecker aus der Steckdose. 2. Achten Sie darauf, das nichts auf oder neben dem Gerät liegt, das ausgeschüttet oder umgestoßen werden kann oder das Zusammenklappen Laufbandes...

  • Seite 20: Horizontale Ausrichtung

    1. Heben Sie das Laufband auf der gewünschten Seite an und drehen Sie an der Stellschraube unter dem Hauptrahmen. 2. Drehen Sie die Schraube im Uhrzeigersinn, um sie herauszudrehen und die Lauffläche zu erhöhen. 3. Drehen Sie gegen den Uhrzeigersinn, um die Lauffläche abzusenken. TX90...

  • Seite 21: Bedienungsanleitung

    BEDIENUNGSANLEITUNG Konsolenanzeige Incline/Steigung Zeigt die derzeitig eingestellte Steigung zwischen 1-15 in % an. Distance/Strecke Zeigt die noch verbleibende oder zurückgelegte Strecke zwischen 0.0 – 9999 km an. Time/Zeit Zeigt die noch verbleibende oder bereits verstrichene Trainingszeit zwischen 00:00 – 99:59 in Minuten an. Pulse/Puls Zeigt die derzeitige Herzfrequenz zwischen 40 - 220 in bpm an.

  • Seite 22: Tastenfunktion

    3. Die Touchfunktion auf dem Display (Pfeiltasten). Hinweis: Wenn Sie auf das kleine Symbol zwischen den Einstelltasten auf dem Display tippen, können Sie die Geschwindigkeit manuell eingeben. COOL DOWN Mit dieser Taste starten Sie die "Cool-Down-Phase". Geschwindigkeit und Steigung werden langsam auf Null verringert. TX90...

  • Seite 23: Trainingsprogramme

    Trainingsprogramme Dieses Laufband bietet eine Vielzahl an unterschiedlichen Programmen. Hierzu zählen: Ein Quick Start Programm, Zielprogramme, Voreingestellte Programme, Benutzer definierte Programme, Herzfrequenz gesteuerte Programme und einen Fitness-Test 4.3.1 Quick Start Wenn Sie sich im Hauptmenü befinden, drücken Sie einfach die START-Taste und das Lauftraining wird per Quick Start gestartet.

  • Seite 24: Voreingestellte Programme

    5.1 Drücken Sie die STOP-Taste erneut um das Training zu beenden. Auf dem Display erscheint nun eine Zusammenfassung der gesammelten Trainingsdaten. 5.2 Drücken Sie die START-Taste, um mit dem Training fortzufahren. Nach Beendigung des Programms leitet die Konsole automatisch die "Cool-Down-Phase" ein. TX90...
  • Seite 25 PROGRAM details Zeit / 30 = Dauer der einzelnen Abschnitte Setting time / 30 = period in each section Program 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 SPD 2 INC 1 SPD 2...
  • Seite 26 TX90...

  • Seite 27: Benutzerdefinierte Programme

    4.3.4 Benutzer definierte Programme 1. Tippen Sie im Hauptmenü auf "USER PROGRAM". 2. Wählen Sie ein Benutzerprofil (U1-U4) aus. Hinweis: Der ausgewählte Benutzer wird am oberen Rand des Displays angezeigt. Der Name des Benutzers kann geändert werden, indem Sie darauf tippen. Nun können Sie den gewünschten Namen eingeben.

  • Seite 28: Herzfrequenz Gesteuerte Programme

    6.1 Drücken Sie die STOP-Taste erneut um das Training zu beenden. Auf dem Display erscheint nun eine Zusammenfassung der gesammelten Trainingsdaten. 6.2 Drücken Sie die START-Taste, um mit dem Training fortzufahren. Nach Beendigung des Programms leitet die Konsole automatisch die "Cool-Down-Phase" ein. TX90...

  • Seite 29: Fitness-Test

    Fitness-Test Der Fitnesstest ist in zwei Phasen aufgeteilt. Einmal ein Warm-Up und einmal der eigentliche Fitnesstest. Für diesen Test empfehlen wir einen Brustgurt. Hinweis: Die Geschwindigkeit wird während des Tests automatisch in Abhängigkeit Ihrer Herzfrequenz angepasst. Die Steigung kann aber manuell eingestellt werden. 1.

  • Seite 30: Medien

    Video: .mp4 und .avi. Einstellungen Im Hauptmenü können Sie unter "SETTING" Systemeinstellungen vornehmen. Hierzu gehören: Sprache, Bildschirmhelligkeit und Lautstärke Bluetooth: Sie können ihr Mobilgerät und Bluetooth Lautsprecher mit der Konsole verbinden. Wireless: Hier können Sie die Konsole mit dem Internet verbinden. TX90...

  • Seite 31: Hinweise Zur Herzfrequenzmessung

    Hinweise zur Herzfrequenzmessung Pulsmessung über Handsensoren Die im Cockpit oder an den Handläufen integrierten Handsensoren ermöglichen die Ermittlung der Pulsfrequenz. Eine Messung Ihrer Pulsfrequenz erreichen Sie, indem Sie mit beiden Händen gleichzeitig die Sensoren locker umfassen. Durch den Herzschlag ergeben sich Blutdruckschwankungen. Die dadurch verursachten Veränderungen des elektrischen Hautwiderstandes werden über die Sensoren gemessen.

  • Seite 32: Training Mit Herzfrequenzorientierung

    • Der maximale Herzfrequenzwert für ein anaerobes Belastungstraining (90%) liegt bei ca. 157 Schläge/Min. = (220 - Alter) x 0,9. Herzfrequenz-Diagramm zur Belastungsintensität Alter Maximalpuls (220-Alter) 90% vom Maximalpuls - Anaerobes (maximales) Belastungstraining 75 % vom Maximalpuls - Herz-Kreislauf-Training (Ausdauertraining) 55% vom Maximalpuls - Fettverbrennung (Gewichtsregulierung) TX90...

  • Seite 33: Garantieinformationen

    GARANTIEINFORMATIONEN Trainingsgeräte von cardiostrong® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung.

  • Seite 34: Garantiebedingungen

    Wir wissen, wie wichtig Ihnen als Nutzer des Trainingsgerätes die schnelle und unkomplizierte Problembehebung ist, damit Sie ohne große Unterbrechungen mit Freude trainieren können. Darum sind auch wir an einer schnellen und unbürokratischen Lösung Ihrer Anfrage interessiert. Halten Sie daher bitte Ihre Kundennummer sowie die Seriennummer des defekten Gerätes bereit. TX90...

  • Seite 35: Entsorgung

    ENTSORGUNG Dieses Gerät darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Nähere Informationen erhalten Sie bei der zuständigen Entsorgungsstelle Ihrer Gemeindeverwaltung. Die Werkstoffe sind gemäß...

  • Seite 36: Ersatzteilbestellung

    8:00 - 18:00 9:00 - 21:00 9:00 - 18:00 10:00 - 17:00 Seriennummer und Modellbezeichnung Machen Sie die Seriennummer auf dem weißen Aufkleber ausfindig und tragen Sie sie in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Modellbezeichnung: cardiostrong Laufband TX90-2 TX90...

  • Seite 37: Teileliste

    Teileliste Bezeichnung (ENG) Hrst. Teilenummer Spezifikation Anz. Main frame 261D8-3-1000-J0 Left handlebar post 26100-3-1300-J2 Right handlebar post 26100-3-1400-J2 Handlebar 261D8-3-1500-B20 Base tube 26100-3-1600-J2 Connecting tube 26100-3-1900-J1 Allen bolt 50108-5-0020-F0 M8x1.25x20L Spring washer 55108-2-1520-FA D15.4xD8.2x2T Flat washer 55108-1-2520-FA D25xD8.5x2T Allen screw 54008-5-0030-F0 M8*1.25*30L Flat washer...
  • Seite 38 Cover for transporting wheel 26100-6-1672-B0 55*80*69.4L Square buffer 26100-6-1674-B0 60*42*10.5T, 80degree Left cover for end of handlebar 261D2-6-1371-B0 299*55*211 post Right cover for end of handelbar 261D2-6-1471-B0 299*55*211 post Square cap 55310-2-2020-B1 20*20*1.5T*9.5 Square cap 55316-2-3030-B8 30*30*14 Bolt 52605-2-0010-N0 M5*0.8*10L TX90...

  • Seite 39: Spezifikation

    Bezeichnung (ENG) Hrst. Teilenummer Spezifikation Anz. Folding unit 26100-3-1650-J1 Locking bracket 26100-3-1660-J0 Inner tube of folding unit 26100-6-1652-N1 20*20*1.5T*440L Spring 58003-6-1069-N0 D1.5*14.6L Cylinder 26100-6-1661-B0 760*53KG Allen bolt 50308-5-0030-F0 M8*1.25*30 Hollow cap 26100-6-1676-B0 30*30*65L Allen bolt 50308-5-0050-F3 M8*1.25*50 Allen screw 54006-5-0035-F3 M6*1.0*35L Nylon nut 55206-1-2006-FA...
  • Seite 40 Safety key 26200-6-1732-R0 78.6*35*18.2 Left speaker 261D8-6-1722-01 B00202050,4Ω 3W，300L Inner case of safety key 26100-6-1734-B0 39*15*13.3 Safety key board 26200-6-1733-B0 74*45*7 Safety clip 26200-6-1793-R0 830L Emergency stop pin 26100-6-1731-C1 21*18*1.5T Tablet pad 261D8-6-1777-B0 Cable for emergency stop 261D8-6-1736-00 450L function TX90...
  • Seite 41 Bezeichnung (ENG) Hrst. Teilenummer Spezifikation Anz. Electric cable 26100-6-1775-02 1700L Filter 26100-6-1067-01 Inductance 26100-6-1066-00 Upper computer cable 261D8-6-1771-01 650L Middle computer cable 261D8-6-1772-00 1100L Lower computer cable 261D8-6-1773-00 1250L neutral wire 1 26100-6-1791-00 100L neutral wire 2 26100-6-1792-00 190L live wire 1 26100-6-1789-00 100L live wire 2...

  • Seite 42: Explosionszeichnung

    Explosionszeichnung TX90...
  • Seite 43 HAFTUNGSAUSSCHLUSS ©2010 cardiostrong® ist eine eingetragene Marke der Firma Sport- Tiedje GmbH. Alle Rechte vorbehalten. Jegliche Verwendung dieser Marke ohne die ausdrückliche schriftliche Genehmigung von Sport-Tiedje ist untersagt. Produkt und Handbuch können geändert werden. Die technischen Daten können ohne Vorankündigung geändert werden.
  • Seite 44 Notizen TX90...
  • Seite 45 Notizen...
  • Seite 46 Notizen TX90...
  • Seite 48 Laufband TX90...
