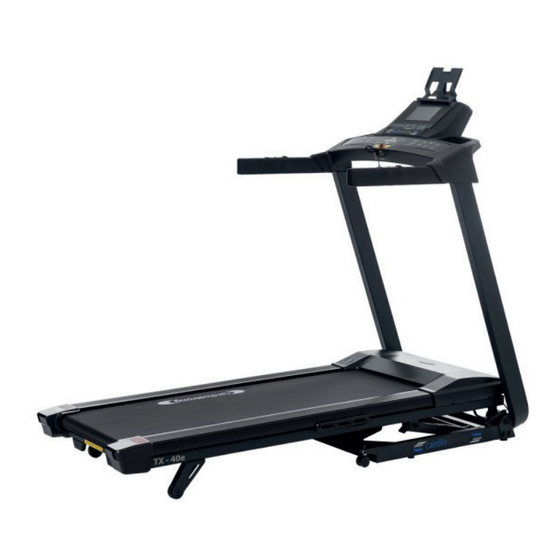

CARDIOSTRONG TX40e Montage- Und Bedienungsanleitung
Quelle: cardiostrong.de, sport-tiedje.de
Verwandte Anleitungen für CARDIOSTRONG TX40e
Inhaltszusammenfassung für CARDIOSTRONG TX40e

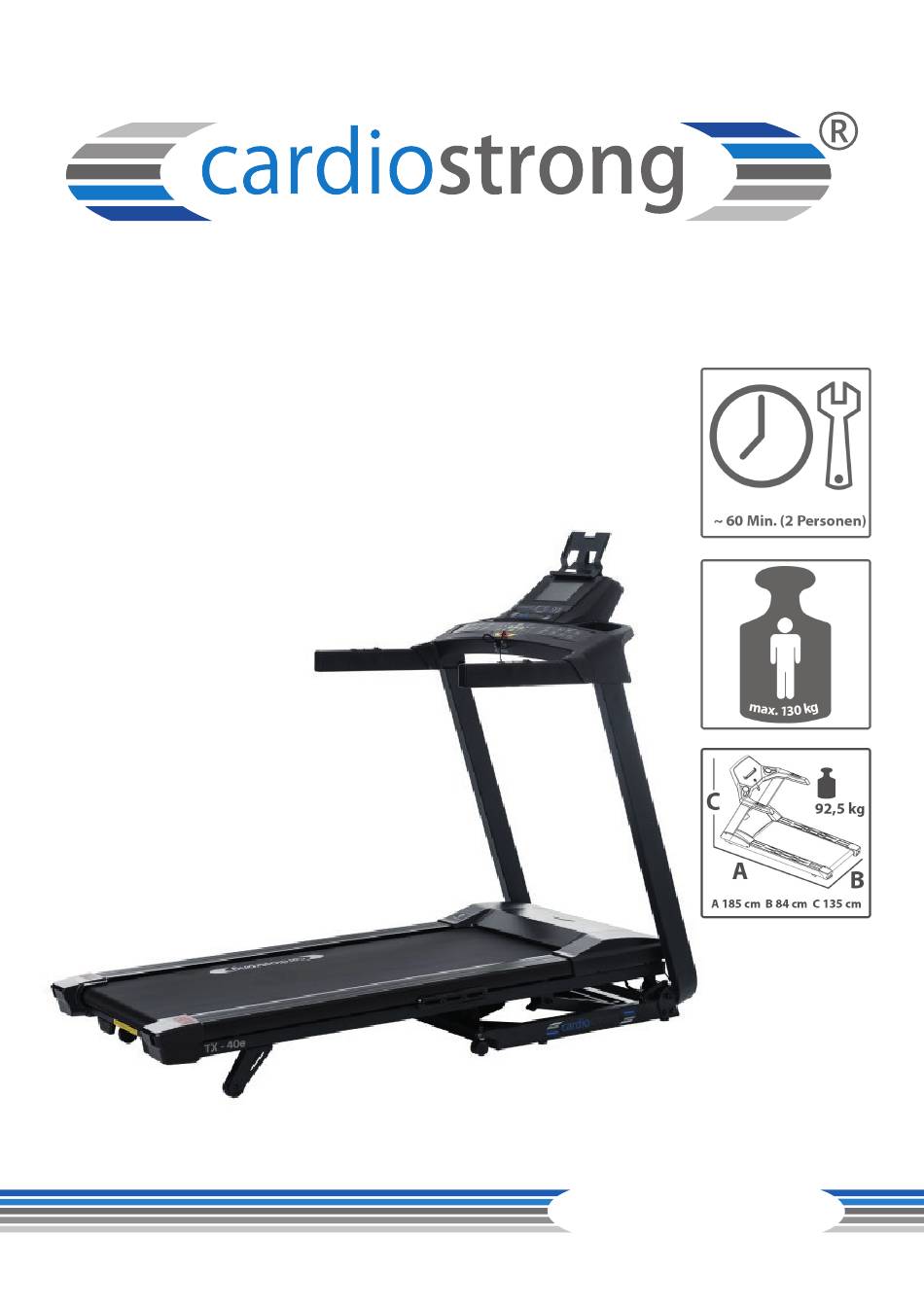

- Seite 1 Montage- und Bedienungsanleitung CSTTX40E.02.03 Art.-Nr. CST-TX40e-2 Laufband TX40e...
- Seite 2 TX40e...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Elektrische Sicherheit Aufstellort MONTAGE Allgemeine Hinweise Lieferumfang Aufbau BEDIENUNGSANLEITUNG Konsolenanzeige Tastenfunktion Programme 3.3.1 Voreingestellte Programme 3.3.2 Challenge Programme / Wettkampfprogramme 3.3.3 Custom User Programs / Benutzerdefinierte Programme 3.3.4 Virtual Simulations / Virtuelle Laufstrecken 3.3.5 HRC Programme (Pulskontrolle) Benutzereinstellungen / User Setting LAGERUNG UND TRANSPORT... - Seite 4 ZUBEHÖR-EMPFEHLUNG ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT TX40e...
-
Seite 5: Haftungsausschluss
Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke cardiostrong entschieden haben. cardiostrong bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei cardiostrong Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger... -
Seite 6: Zu Dieser Anleitung
⚠ GEFAHR Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu schwersten Verletzungen oder zum Tode führen! HINWEIS Dieser Hinweis steht für weitere nützliche Informationen. Bewahren Sie diese Anleitung zur Information, für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf! TX40e... -
Seite 7: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten LED - Anzeige von Geschwindigkeit in km/h Trainingszeit in min Trainingsstrecke in km Kalorienverbrauch in kcal Herzfrequenz (bei Verwendung der Handsensoren oder eines Brustgurtes) Steigung in % Motorleistung: 2,5 PS Dauerleistung (DC-Motor) Geschwindigkeitsbereich: 0,8 - 20 km/h Geschwindigkeits-Direktwahltasten: Steigungsbereich: 0 - 15 %... -
Seite 8: Persönliche Sicherheit
Kabel keine potentielle Stolpergefahr darstellt. Achten Sie darauf, dass sich niemand während des Trainings im Bewegungsbereich des Gerätes befindet, um Sie und andere Personen nicht zu gefährden. ड ACHTUNG Es dürfen keine Gegenstände jedweder Art in die Öffnungen des Gerätes gesteckt werden. TX40e... -
Seite 9: Elektrische Sicherheit
Elektrische Sicherheit GEFAHR ⚠ Um die Gefahr eines Elektroschocks zu verringern, ziehen Sie nach Beendigung des Trainings, vor Aufbau oder Abbau des Gerätes sowie vor der Wartung bzw. Reinigung den Stecker des Gerätes aus der Steckdose. Ziehen Sie dabei nicht am Kabel. ⚠... -
Seite 10: Aufstellort
(Umgebungstemperaturen zwischen 10°C und 35°C), genutzt werden. Die Nutzung im Freien oder Räumen mit hoher Luftfeuchtigkeit (über 70%) wie Schwimmbädern ist nicht zulässig. Um hochwertige Bodenbeläge (Parkett, Laminat, Kork, Teppiche) vor Druckstellen und Schweiß zu schützen und leichte Unebenheiten auszugleichen, benutzen Sie eine Bodenschutzmatte. TX40e... -
Seite 11: Montage
MONTAGE Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug, Verpackungsmaterial wie Folien oder Kleinteile herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Laufband verfügt über Hochdruckstoßdämpfer, die bei falscher Handhabung einem plötzlichen Aufklappen... -
Seite 12: Lieferumfang
Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. Schrauben und Werkzeug 1x Inbusschlüssel 2x Flachkopfschraube (M5) (M8*70L) 1x Inbusschlüssel (M6) Vormontiert 2x Unterlegscheibe 2x Sechskantinbusschraube Sechskantinbusschraube (M10) (M8*35L) (M10*50L) 4x Unterlegscheibe 2x Unterlegscheibe 2x Schraube (M8) (M4) (M4*10L) TX40e... - Seite 13 Aufbauteile Aufbauteile Hauptrahmen Konsole und Pulskabel - unterer Teil Rahmenrohr Flachkopfschraube (M8*70L) Konsolenmast Sicherheitsschlüssel Konsolenaufbau Sechskantinbusschraube (M8*35L) Handgriffset Unterlegscheibe (M8) Sechskantinbusschraube (M10*50L) Halterung Unterlegscheibe (M10) Unterlegscheibe (M4) Konsole und Pulskabel - oberer Teil Schraube (M4x10L)
-
Seite 14: Aufbau
Hardware Packung und das Stromkabel. Lesen Sie vor dem Aufbau sorgfältig die Bedienungsanleitung. Schritt 2: Vorbereiten des Aufbaus Heben Sie die hintere Seite des Laufbandes an. Entnehmen Sie den Aufbau der Konsolen (4) unter dem Gerät, indem Sie den Hauptrahmen anheben. TX40e... - Seite 15 Entfernen Sie die Plastikfolie und das Styropor. Legen Sie dann vorsichtig den Hauptrahmen auf den Boden. Lösen Sie auf der linken Seite zwei Schrauben (6) und zwei Unterlegscheiben (7) vom Hauptrahmen (2). Lösen Sie auf der rechten Seite ebenfalls zwei Schrauben (6) und zwei Unterlegscheiben (7) vom Hauptrahmen (2).
- Seite 16 Schlüssel aus der Packung. Montieren Sie die Schrauben (9) am Aufbau der Handgriffe (5). Schritt 5: Montage der Konsole Verbinden Sie die Konsole mit den Pulskabeln (8a und 8b). Legen Sie den Aufbau der Konsolen (4) auf den Aufbau der Handgriffe (5). TX40e...
- Seite 17 Stecken Sie die Kabel (8a und 8b) hinten in den Aufbau der Konsolen (4). Abdeckung verschließen, montieren Sie zwei Schrauben (11) und zwei Unterlegscheiben (12) mit dem M5 Schlüssel. Schritt 6: Abschließen der Montage Ziehen alle Schrauben Montageschritten fest an. Stecken Sie den Safety Key (10) in den Aufbau der Konsole.
- Seite 18 Das Gerät darf nicht an eine Mehrfachsteckdose angeschlossen werden, da ansonsten nicht gewährleistet werden kann, dass das Gerät mit ausreichend Strom versorgt wird. Technische Fehler können die Folge sein. Stecken Sie den Netzstecker in eine Steckdose, die den Vorgaben in dem Kapitel zur elektrischen Sicherheit entsprechen. TX40e...
-
Seite 19: Bedienungsanleitung
BEDIENUNGSANLEITUNG HINWEIS Machen Sie sich vor Trainingsbeginn mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut. Lassen Sie sich die ordnungsgemäße Verwendung dieses Produktes von einem Fachmann erläutern. SAFETY KEY WARNUNG ⚠ Das Gerät verfügt zu Ihrer Sicherheit über eine NOT-STOP-Vorrichtung. Der Betrieb des Gerätes ist nur dann möglich, wenn am Kontaktpunkt des Cockpits der Sicherheitsschlüssel ordnungsgemäß... -
Seite 20: Konsolenanzeige
Konsolenanzeige großen, farbigen Bildschirm werden alle Trainingsinformationen Unterhaltungsfunktionen übersichtlich dargestellt. Das Display ist in verschiedene Bereiche unterteilt. TX40e... - Seite 21 A - Trainingsdaten- Am oberen Bildschirmrand werden alle relevanten Trainingsdaten Anzeige angezeigt. In der Mitte werden Trainingsvideos oder die Programmprofile B - Programmanzeige angezeigt. Pro Zeiteinheit wird die Geschwindigkeit oder die und Videoschirm Steigung als Balken angezeigt. Bei Anschließen eines USB-Sticks können MP3/WAV Dateien sowie C - Music/Movies MP4/WKV/MOV/AVI/FLV Dateien auf dem Display/Lautsprechern wiedergegeben werden.
-
Seite 22: Tastenfunktion
Beginnt oder pausiert die Medienwiedergabe vom USB-Stick. Die Auswahl der Programme und die Zielvorgaben werden grundsätzlich über die Pfeiltasten vorgenommen und werden dann jeweils mit Enter bestätigt. Wenn Sie die Eingabe der Zielwerte überspringen möchten, können Sie jedes Programm mit Start auch sofort starten. TX40e... -
Seite 23: Programme
Programme Trainingsfortschritte kommen nur durch Abwechslung. Wenn Sie jeden Tag mit der gleichen Geschwindigkeit, Steigung und Dauer trainieren, werden Sie zwar am Anfang besser, erreichen aber irgendwann einen Stillstand. Sie werden nicht mehr besser. Zum Abnehmen reicht das, aber wenn Sie mehr aus sich herausholen wollen, müssen Sie Ihr Training variieren und sich immer wieder fordern. - Seite 24 Eine variierende Übungsintensität mit konstant wechselndem Intervalltraining, das mit leichtem Tempo startet & sich auf ein moderates/intensives Tempo steigert, bringt Abwechslung und bietet großartige Fitnessvorteile. Konstant variierende Intensitäten haben eine sehr positive Wirkung auf die Verbesserung der Gehirnfitness laut der Gehirnforschung. TX40e...
- Seite 25 P-08: Bergauf steigen (30 Min. Vorgabe) Steigern Sie schrittweise die Übungsintensität mit diesem Workout. Das Ziel besteht darin, Ihren Körper dazu anzuregen, die Herzkreislauffitness zu verbessern und das Muskelzellwachstum der beanspruchten Muskeln zu maximieren. Der Kalorienverbrauch wird in den Toplevels maximiert. Ihr Körper kann länger trainieren und auch beim Langsamer-Werden und Rückkehren zum Ausgangslevel von der hohen Intensität profitieren.
- Seite 26 Es ist eine ideale Unterstützung, Ihre Ausdauer zu verbessern. Die meisten Übungen dieser Art fokussieren auf den Erhalt einer Belastung während des gesamten Trainings. Ihr Ziel besteht darin, bei einer niedrigen, moderaten bis hohen, moderaten Intensität während des gesamten Workouts zu trainieren. TX40e...
-
Seite 27: Challenge Programme / Wettkampfprogramme
3.3.2 Challenge Programme / Wettkampfprogramme Es gibt insgesamt 12 Wettkampfprogramme, bei denen sich je nach Stufe die Geschwindigkeit anpasst. Die Programme kommen aus den vier Bereichen: Special Forces, Olympics Game, Professional Game sowie Outdoor Running und sind in jeweils drei Auswahlstufen verfügbar. Special forces - 1 Special forces - 2 Special forces - 3... -
Seite 28: Custom User Programs / Benutzerdefinierte Programme
Profilprogrammen können Sie beiden diesen Programmen Geschwindigkeit UND Steigung jederzeit ändern. Daher werden bei diesen Programmen in der Programmanzeige auch Steigung und Geschwindigkeit separat angezeigt. Auf der linken Seite des Schirms wird die Steigung, auf der rechten die Geschwindigkeit angezeigt. TX40e... -
Seite 29: Virtual Simulations / Virtuelle Laufstrecken
3.3.4 Virtual Simulations / Virtuelle Laufstrecken Auf der Konsole sind sechs „Virtual Simulations“-Videos vorinstalliert. Das sind abgefilmte Laufstrecken, die Sie sich während Ihres Trainings auf dem Bildschirm anzeigen lassen können. Wählen Sie dazu zunächst im Hauptmenü „Virtual Simulations“ aus und bestätigen Sie die Wahl mit Enter. -
Seite 30: Hrc Programme (Pulskontrolle)
Das konstante HRC Programm erfordert die Eingabe einer Herzfrequenz, die von der Konsole während des Trainings beibehalten wird. Das Intervall HRC Programm erfordert, dass Sie sowohl eine niedrige als auch eine hohe Herzfrequenz eingeben. Während der HRC Programme sollte ein Brustgurt getragen werden. TX40e... -
Seite 31: Benutzereinstellungen / User Setting
HRC Typ eingeben: Es gibt zwei Modi für HRC Programme, HRC1 - konstant und HRC2 - Intervall. Stellen Sie den gewünschten HRC Modus mit den Tasten ein. Modus eingeben: Stellen Sie die Geschwindigkeit oder die Steigung mit den Tasten ein. Alter eingeben: Geben Sie Ihr Alter mit den Tasten ein. -
Seite 32: Lagerung Und Transport
Teile rasten nicht ein und sind schwierig zu greifen. HINWEIS Das Laufband ist klappbar und somit platzsparend in der Lagerung. Dies erleichtert ebenso den Transport. Das Laufband ist mit einer eFOLD-Funktion ausgestattet, die das Zusammen- und Auseinanderklappen des Laufbandes erleichtert. TX40e... -
Seite 33: Zusammenklappen Des Laufbandes
4.2.1 Zusammenklappen des Laufbandes ⚠ WARNUNG Versuchen Sie nicht, das Gerät in Betrieb zu nehmen, wenn es geklappt ist. Die Lauffläche muss vor dem Zusammenklappen zu einem vollständigen Halt gekommen sein. Stellen Sie sich während des Vorgangs nicht auf das Laufband. Wenn ein Notfall eintritt, drücken Sie bitte STOP oder entfernen Sie den Sicherheitsschlüssel, um die eFOLD Funktion sofort zu unterbrechen. -
Seite 34: Auseinanderklappen Des Laufbandes
Legen Sie beide Hände an die Handgriffe drücken oder schieben Sie das Laufband, um es zu transportieren. Für weitere Transportstrecken sollte das Gerät abgebaut und sicher verpackt werden. Wählen Sie den neuen Standort unter Beachtung der Anweisungen Abschnitt dieser Bedienungsanleitung. TX40e... -
Seite 35: Fehlerbehebung, Pflege Und Wartung
FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. VORSICHT ⚠ Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden. -
Seite 36: Fehlercodes Und Fehlersuche
Überprüfen Sie, ob sich die Pins des IC Chips gegebenenfalls verbogen haben. Schließen Sie den IC Chip richtig an. Schalten Sie das Laufband für einige Sekunden am Netzstecker aus, sollte der Fehler danach wieder auftreten, kontaktieren Sie Ihren Vertragspartner. TX40e... -
Seite 37: Pflege Und Wartung
Pflege und Wartung Die wichtigste Wartungsmaßnahme ist die Pflege der Laufmatte. Hierzu gehört die Justierung, das Nachspannen sowie die Schmierung der Laufmatte. Schäden, die aufgrund mangelnder oder unterlassener Pflege entstehen, werden nicht durch die Garantie abgedeckt. Nehmen Sie daher in regelmäßigen Abständen Wartungskontrollen vor. -
Seite 38: Nachspannen Der Laufmatte
Sie es gleichmäßig. Drehen Sie das Band per Hand weiter, so dass anschließend die gesamte Fläche zwischen Endlosband und Laufplatte geschmiert ist. Wischen überschüssige Schmieröl bzw. Silikonspray ab. HINWEIS Nach längerer Nichtbenutzung des Gerätes muss diese Wartung ebenfalls vorgenommen werden. TX40e... -
Seite 39: Wartungs- Und Inspektionskalender
Wartungs- und Inspektionskalender Das Cockpit, die Gehäuse, die Handläufe und der gesamte Rahmen müssen nach jeder Trainingseinheit mit einem feuchten Handtuch (keine Lösungsmittel!) gereinigt werden, um Beschädigungen durch Körperschweiß zu vermeiden. Es wird empfohlen, das Laufband alle 150 Betriebsstunden einer ausführlichen Reinigung und Überprüfung der Bauteile zu unterziehen. -
Seite 40: Zubehör-Empfehlung
Seite dann zum empfohlenen Zubehör. Alternativ können Sie den zur Verfügung gestellten QR-Code nutzen. Sie können sich natürlich auch an unseren Kundenservice wenden: telefonisch, per E-Mail, in einer unserer Filialen oder über unsere Social-Media-Kanäle. Wir beraten Sie gerne! Brustgurt Bodenmatte Kontaktgel Silikonspray Handtücher TX40e... -
Seite 41: Ersatzteilbestellung
Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: cardiostrong / Laufband Modellbezeichnung: TX40e Artikelnummer: CST-TX40e-2... -
Seite 42: Teileliste
Running deck set 206218068012651 Running deck 531408000800111 T-nut 511608003000114 Screw 511408002500114 Screw 541108014150114 Washer 2000002588 Reinforcing bar 511408003000214 Screw bolt 5000000150 Foam adhesive (10) STC41501002000 Incline motor set 401240132309910 Incline motor 511610004000114 Hexagonal cap screw 511610006500114 Hexagonal cap screw TX40e... - Seite 43 531210001000114 Nylon Nut 541110020150114 Washer (12) 342008003002001 Rubber Cushion 342008003001802 Desk isolator-18t 331808205602301 Wheel 511408004000114 Screw 541108016150114 Washer 531208000800114 521504115900114 Truss Head Cross Threading Die Screw 312TC4150011004 Motor Cover-Lower 3000000788 Cushion 541108030200114 Washer 322312004001004 End cap (13) 312TC4150021004 "Infrared sensor set (front cover) " 312TC4150031004 "Infrared sensor set (rear cover) "...
- Seite 44 Round head cross screw 541103007100111 Flat Washer (17) 8000003182 MCB set 2000002730 Control board fixer 4000000689 MCB-220V 407302250160001 Switch-AC Power 407101250100001 Overload switch 407202250150001 POWER SOCKET 405301010300801 Black Cable 405301010301501 Black Cable 405301010301502 Wire(White) 405301010302102 White Cable 405301010301503 Cable-yellow/green TX40e...
- Seite 45 512506401300111 Truss head cross screw 511505002500111 Screw 541105010100211 Flat Washer 543105010060111 Washer 531205000500111 Nylon Nut 531105000400111 531204000500111 Hexagonal nut 511504001000111 Screw 541105010100111 Washer 406222005231502 Choke 4000000387 Filter 592400000000001 Power Cord Buckle 591410350070012 Twin Adhesive 511504002500111 Screw (18) S000000323 Console set (w. overlay) (20) ST200101007 Safety key...
- Seite 46 Table fixed hook 5000000005 Tension band 5000000006 Skidfoam 5000000007 Skidfoam 5000000021 Screw 511504001000114 Screw 732035023005001 Plastic bag 7000000050 Carton (32) 405403130318501 AC power cord - EU type (32) 4000000249 AC power cord - UK type (35) 2000000952 Drive belt TX40e...
-
Seite 47: Explosionszeichnung
Explosionszeichnung... - Seite 48 TX40e...
-
Seite 49: Garantie
GARANTIE Trainingsgeräte von cardiostrong® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. - Seite 50 Wir wissen, wie wichtig Ihnen als Nutzer des Trainingsgerätes die schnelle und unkomplizierte Problembehebung ist, damit Sie ohne große Unterbrechungen mit Freude trainieren können. Darum sind auch wir an einer schnellen und unbürokratischen Lösung Ihrer Anfrage interessiert. Halten Sie daher bitte Ihre Kundennummer sowie die Seriennummer des defekten Gerätes bereit. TX40e...
-
Seite 51: Kontakt
KONTAKT TECHNIK TECHNIK & SERVICE TECHNIK & SERVICE �� �� �� +49 4621 4210-900 80 90 16 50 +33 (0) 172 770033 +49 4621 4210-945 +49 4621 4210-933 �� +49 4621 4210-698 �� �� info@fitshop.dk service-france@fitshop.fr �� technik@sport-tiedje.de �� �� Mo - Fr 08:00 18:00... -
Seite 52: Webshop Und Social Media
Eigenentwicklungen und umfangreiche Serviceleistungen, z. B. einen Aufbauservice eine sportwissenschaftliche Beratung vor und nach dem Kauf. Dafür beschäftigt das Unternehmen zahlreiche Sportwissenschaftler, Fitnesstrainer und Leistungssportler. Besuchen Sie uns doch auch auf unseren Social Media Kanälen oder unserem Blog! TX40e... - Seite 53 Notizen...
- Seite 54 Notizen TX40e...
- Seite 56 Laufband TX40e...
