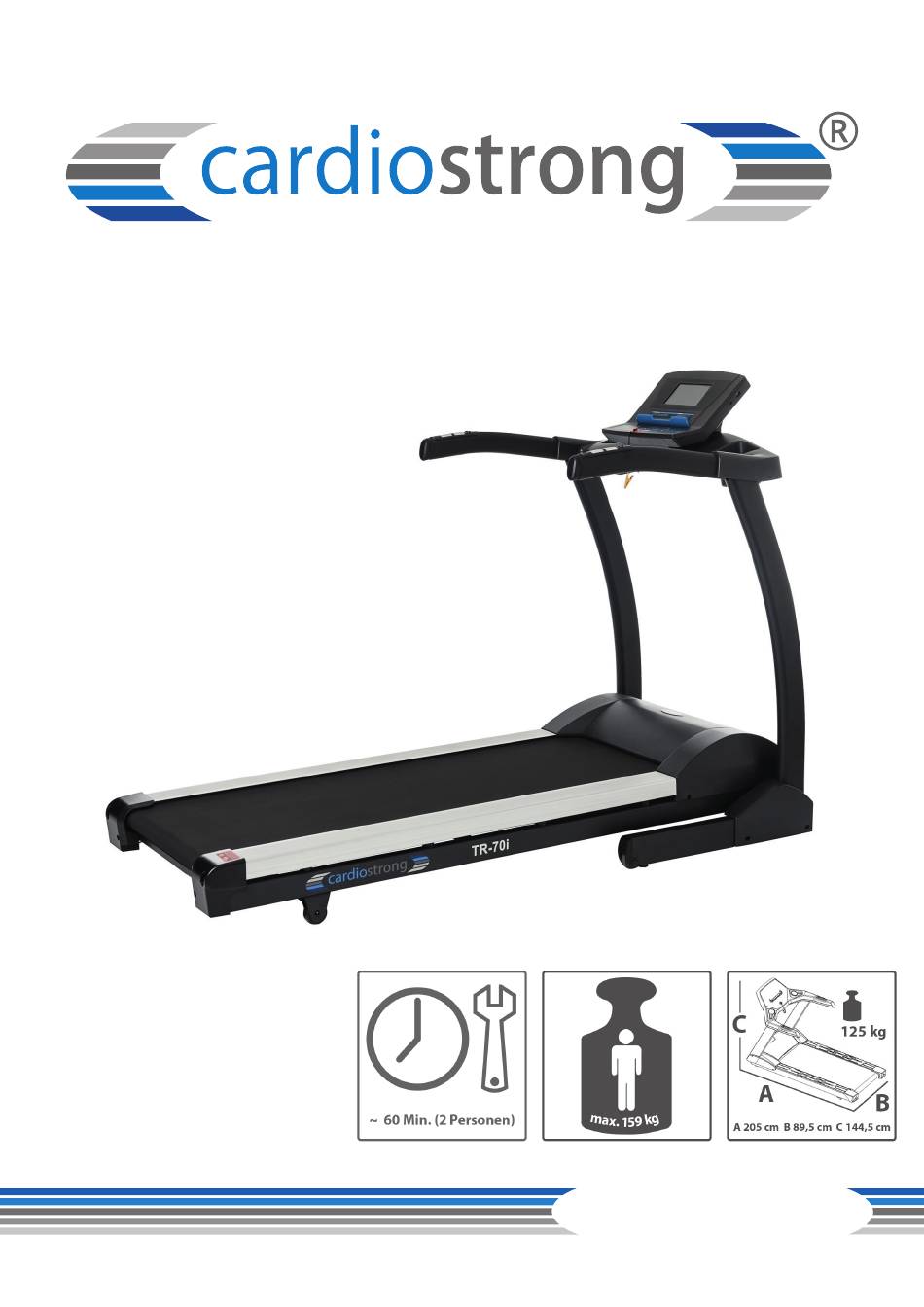

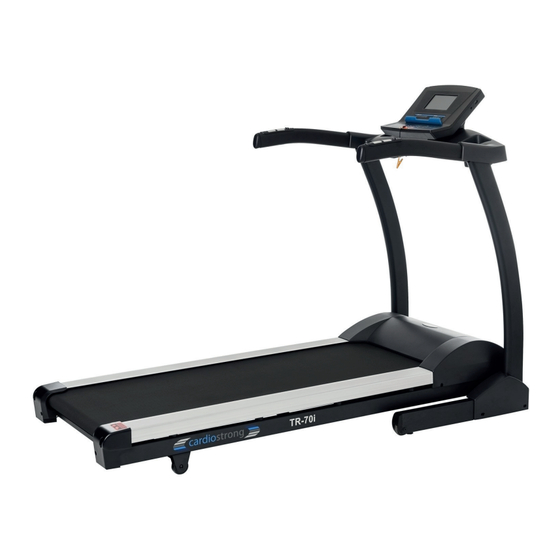

- Seite 1 Montage- und Bedienungsanleitung CSTTR70.03.03 Art. Nr. CST-TR70-3 Laufband TR70i...
- Seite 2 TR70i...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Elektrische Sicherheit Aufstellort MONTAGE Allgemeine Hinweise Lieferumfang Aufbau BEDIENUNGSANLEITUNG Konsolenanzeige Tastenfunktionen Systemeinstellungen Programme 3.4.1 Herzfrequenzprogramm 3.4.2 Virtuelle Streckenvideos 3.4.3 Challenge 3.4.4 Voreingestellte Programme 3.4.5 Benutzerprogramme Online App LAGERUNG UND TRANSPORT Allgemeine Hinweise Transportrollen Klappmechanismus 4.3.1 Zusammenklappen des Laufbandes 4.3.2 Auseinanderklappen des Laufbandes... - Seite 4 ENTSORGUNG ZUBEHÖR-EMPFEHLUNG ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT TR70i...
-
Seite 5: Haftungsausschluss
Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke cardiostrong entschieden haben. cardiostrong bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei cardiostrong Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger... -
Seite 6: Zu Dieser Anleitung
⚠ GEFAHR Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu schwersten Verletzungen oder zum Tode führen! HINWEIS Dieser Hinweis steht für weitere nützliche Informationen. Bewahren Sie diese Anleitung zur Information, für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf! TR70i... -
Seite 7: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten LCD - Anzeige von Geschwindigkeit in km/h oder mph Trainingszeit Trainingsstrecke Kalorienverbrauch Herzfrequenz (bei Verwendung der Handsensoren oder eines Brustgurtes) Steigung in % Schritte Programmprofil Motorleistung: DC-Motor mit 3,0 PS Dauerleistung Geschwindigkeitsbereich: 0,8–20 km/h Geschwindigkeits-Direktwahltasten: Steigungsbereich: 0–15 Steigungs-Direktwahltasten: 6 Trainingsprogramme insgesamt: Manuelle Programme:... -
Seite 8: Persönliche Sicherheit
Kabel keine potentielle Stolpergefahr darstellt. Achten Sie darauf, dass sich niemand während des Trainings im Bewegungsbereich des Gerätes befindet, um Sie und andere Personen nicht zu gefährden. ड ACHTUNG Es dürfen keine Gegenstände jedweder Art in die Öffnungen des Gerätes gesteckt werden. TR70i... -
Seite 9: Elektrische Sicherheit
Elektrische Sicherheit GEFAHR ⚠ Um die Gefahr eines Elektroschocks zu verringern, ziehen Sie nach Beendigung des Trainings, vor Aufbau oder Abbau des Gerätes sowie vor der Wartung bzw. Reinigung den Stecker des Gerätes aus der Steckdose. Ziehen Sie dabei nicht am Kabel. ⚠... -
Seite 10: Aufstellort
(Umgebungstemperaturen zwischen 10°C und 35°C), genutzt werden. Die Nutzung im Freien oder Räumen mit hoher Luftfeuchtigkeit (über 70%) wie Schwimmbädern ist nicht zulässig. Um hochwertige Bodenbeläge (Parkett, Laminat, Kork, Teppiche) vor Druckstellen und Schweiß zu schützen und leichte Unebenheiten auszugleichen, benutzen Sie eine Bodenschutzmatte. TR70i... -
Seite 11: Montage
MONTAGE Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug, Verpackungsmaterial wie Folien oder Kleinteile herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Laufband verfügt über Hochdruckstoßdämpfer, die bei falscher Handhabung einem plötzlichen Aufklappen... -
Seite 12: Lieferumfang
Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. ⚠ VORSICHT Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. (13) (12) (11) (10) TR70i... - Seite 13 Konsole Rahmen Flaschenhalter Hintere Transportrolle Handgriff Hintere Abdeckung Schnellwahltaste (Steigung) Sicherheitsschlüssel Konsolenmast (R/L) Pulsgriff Motorabdeckung Schnellwahltaste (Geschwindigkeit) Höhenausgleich Werkzeuge und Schrauben 13, 17 mm 6 mm 5 mm M4x10L M8x15L M8x70L Vormontiert M10x60L M4x10L #8x0.625”L M8x15L...
-
Seite 14: Aufbau
Klappen Sie den Konsolenmast hoch (1-1). Befestigen Sie zwei M10x60L Schrauben mit Mutter (1-2). Befestigen Sie zwei M10x60L Schrauben mit Mutter (1-3). Setzen Sie die Verkleidung auf und fixieren Sie sie mit vier M4x10L Schrauben (1-4). M10 *4 M10x60L*4 M4x10L*4 13/17mm TR70i... - Seite 15 Schritt 2: Fixieren der Handläufe Richten Sie die Handläufe aus. Fixieren Sie die Handläufe mit zwei M8x70L Schrauben. Fixieren Sie die Konsolenaufnahme an den Konsolenmasten auf beiden Seiten mit jeweils zwei M8x15L sowie zwei M8 Unterlegscheiben. 2-2a 2-2b M8x70L*2 M8x15L*4 M8 *4 Schritt 3: Anschließen der Konsole...
- Seite 16 Platzieren Sie das gesamte Cockpit auf der vorgesehenen Ablagefläche, drücken Sie ggf. sanft auf die Verkleidungen an den Seiten, damit diese richtig sitzen (4-2). Nehmen Sie die Schrauben 6x #8x0,625‘‘L und 4x M4x10L und schrauben Sie sie in die dafür vorgesehen Löcher (4-3). M4x10L*4 #8x0.625”L*6 5 mm TR70i...
- Seite 17 Schritt 5: Ausrichtung der Standfüße Bei Unebenheiten des Bodens können Sie das Laufband durch Drehen der beiden Stellschrauben unter dem Hauptrahmen stabilisieren. WARNUNG ⚠ Das Laufband verfügt über Hochdruckstoßdämpfer, die bei falscher Handhabung zu einem plötzlichen Aufklappen des Laufbandes führen können. Nähere Informationen dazu finden Sie unter den allgemeinen Hinweisen zur Montage.
-
Seite 18: Bedienungsanleitung
Schnur vom Cockpit ab. Damit sich der Sicherheitsschlüssel im Falle eines Sturzes vom Kontaktpunkt des Cockpits lösen kann, ist der Clip des Sicherheitsschlüssels fest an Ihre Kleidung anzubringen! Stellen Sie sicher, dass der Sicherheitsschlüssel für Kinder nicht zugänglich ist. TR70i... -
Seite 19: Konsolenanzeige
Konsolenanzeige... - Seite 20 Während des Trainings werden hier verschiedene Ansichten gezeigt. Bei den voreingestellten Programmen wird hier z.B. das Programmprofil angezeigt, bei den Virtual-Active-Programmen wird das gewählte Streckenvideo abgespielt. In der unteren Leiste werden während des Trainings die Trainingsdaten angezeigt: Incline/Steigung, Heart Rate / Herzfrequenz, Time/Trainingszeit, Steps/Schritte, Distance/Strecke, Calories/Kalorien und Speed/geschwindigkeit. TR70i...
- Seite 21 Die meisten Funktionen können Sie ganz bequem per Touchscreen auf dem Display direkt auswählen. Hier eine Übersicht der Menü- und Anzeigeoptionen. Im Hauptmenü können Sie auf dieser „Startseite“ durch die A - Trainingsdaten-Anzeige Programm- und Einstellungsoptionen steuern. In der Mitte werden Trainingsvideos oder die B - Programmanzeige und Programmprofile angezeigt.
-
Seite 22: Tastenfunktionen
Geschwindigkeit erhöhen oder senken sowie Schnellzugriff auf (Speed) hoch/runter sowie 3, 5, 7, 9, 11 oder 13 km/h. Schnellwahltasten F - Stop/Start Beginnt oder beendet das Training. G - Pause Pausiert das Training. H - Bluetooth Verbindet das Laufband mit Ihrem Mobilgerät. TR70i... -
Seite 23: Systemeinstellungen
Systemeinstellungen Wählen Sie auf dem Touchscreen den Punkt Systemeinstellungen / System Settings, um Einstellungen zu ändern. Es erscheinen 6 Mnüpunkte, die sie ändern können. Wählen Sie WiFi Setting, um das Gerät mit einem Netzwerk zu WiFi Setting verbinden. Wählen Sie unter dem Punkt Wallpaper eines von 8 Wallpaper Hintergrundbildern. -
Seite 24: Programme
Modus eingeben: Stellen Sie die Geschwindigkeit oder die Steigung mit den Tasten ein. Alter eingeben: Geben Sie Ihr Alter mit den Tasten ein. Zielherzfrequenz eingeben: Geben Sie Ihre Zielherzfrequenz mit den Tasten ein. Zielzeit eingeben: Stellen Sie die Programmdauer Ihres Trainings mit den Tasten ein. TR70i... -
Seite 25: Virtuelle Streckenvideos
3.4.2 Virtuelle Streckenvideos Auf der Konsole sind sechs „Virtual Simulations“-Videos vorinstalliert. Das sind abgefilmte Laufstrecken, die Sie sich während Ihres Trainings auf dem Bildschirm anzeigen lassen können. Wählen Sie dazu zunächst im Hauptmenü „Virtual Simulations“ aus und bestätigen Sie die Wahl mit Enter. -
Seite 26: Challenge
Olympics game - 1 Outdoor running - 1 Outdoor running - 2 Olympics game - 2 Outdoor running - 3 Olympics game - 3 Professional game - 1 Professional game - 2 TR70i Professional game - 3 Outdoor running - 1... -
Seite 27: Voreingestellte Programme
3.4.4 Voreingestellte Programme Insgesamt stehen Ihnen 17 vordefinierte Profilprogramme zur Verfügung, die sich durch die Dauer, die Intensitäten und die Intensitätswechel unterscheiden. Bei der Programmauswahl können Sie entscheiden, ob die Intensitätswechsel durch Änderung der Steigung oder durch Änderung der Geschwindigkeit erfolgen sollen. P-01: Lange, langsame Distanz (40 Min. - Seite 28 Körper dazu anzuregen, die Herzkreislauffitness zu verbessern und das Muskelzellwachstum der beanspruchten Muskeln zu maximieren. Der Kalorienverbrauch wird in den Toplevels maximiert. Ihr Körper kann länger trainieren und auch beim Langsamer-Werden und Rückkehren zum Ausgangslevel von der hohen Intensität profitieren. TR70i...
- Seite 29 P-09: Pyramiden Anstieg (30 Min. Vorgabe) Die schrittweise Erhöhung der Intensität ist ideal, um die Herzkreislauffitness zu verbessern und das Muskelzellwachstum der beanspruchten Muskeln zu maximieren. Der Kalorienverbrauch wird während der Spitzenintensität maximiert. Ihr Körper kann länger trainieren und von den hohen Intensitäten beim schrittweisen Verlangsamen profitieren.
- Seite 30 Es ist eine ideale Unterstützung, Ihre Ausdauer zu verbessern. Die meisten Übungen dieser Art fokussieren auf den Erhalt einer Belastung während des gesamten Trainings. Ihr Ziel besteht darin, bei einer niedrigen, moderaten bis hohen, moderaten Intensität während des gesamten Workouts zu trainieren. TR70i...
-
Seite 31: Benutzerprogramme
3.4.5 Benutzerprogramme Es gibt 20 benutzerdefinierte Programme, die Sie ganz nach Ihren Vorlieben gestalten können. Bei diesen Programmen legen Sie zunächst die Dauer des Trainingsprogramms fest, dann setzen Sie für jeden der 20 Zeitabschnitte die gewünschte Geschwindigkeit und Steigung fest. Anders als bei den vorinstallierten Profilprogrammen können Sie beiden diesen Programmen Geschwindigkeit UND Steigung jederzeit ändern. -
Seite 32: Lagerung Und Transport
Heben Sie das Laufband nicht an der Laufmatte oder den hinteren Transportrollen an. Diese Teile rasten nicht ein und sind schwierig zu greifen. HINWEIS Das Laufband ist klappbar und somit platzsparend in der Lagerung. Dies erleichtert ebenso den Transport. TR70i... -
Seite 33: Zusammenklappen Des Laufbandes
4.3.1 Zusammenklappen des Laufbandes ⚠ WARNUNG Schließen Sie das Gerät im geklappten Zustand nicht an den Strom an. Versuchen Sie nicht, das Gerät in Betrieb zu nehmen, wenn es geklappt ist. Die Lauffläche muss vor dem Zusammenklappen zu einem vollständigen Halt gekommen sein. -
Seite 34: Auseinanderklappen Des Laufbandes
Teil der Hydraulikbremse leicht nach vorn bis sich die Verriegelung löst und das Laufband nach hinten gezogen werden kann. Halten Sie das Laufband weiterhin fest. Die hydraulische Bremse senkt sich selbst sanft nach unten. Sobald sich das Laufband um 2/3 gesenkt hat, kann das Laufband losgelassen werden. TR70i... -
Seite 35: Fehlerbehebung, Pflege Und Wartung
FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. VORSICHT ⚠ Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden. -
Seite 36: Fehlercodes Und Fehlersuche
Überprüfen Sie, ob sich die Pins des IC Chips gegebenenfalls verbogen haben. Schließen Sie den IC Chip richtig an. Schalten Sie das Laufband für einige Sekunden am Netzstecker aus, sollte der Fehler danach wieder auftreten, kontaktieren Sie Ihren Vertragspartner. TR70i... -
Seite 37: Pflege Und Wartung
Pflege und Wartung Die wichtigste Wartungsmaßnahme ist die Pflege der Laufmatte. Hierzu gehört die Justierung, das Nachspannen sowie die Schmierung der Laufmatte. Schäden, die aufgrund mangelnder oder unterlassener Pflege entstehen, werden nicht durch die Garantie abgedeckt. Nehmen Sie daher in regelmäßigen Abständen Wartungskontrollen vor. -
Seite 38: Nachspannen Der Laufmatte
Sie es gleichmäßig. Drehen Sie das Band per Hand weiter, so dass anschließend die gesamte Fläche zwischen Endlosband und Laufplatte geschmiert ist. Wischen überschüssige Schmieröl bzw. Silikonspray ab. HINWEIS Nach längerer Nichtbenutzung des Gerätes muss diese Wartung ebenfalls vorgenommen werden. TR70i... -
Seite 39: Wartungs- Und Inspektionskalender
Wartungs- und Inspektionskalender Das Cockpit, die Gehäuse, die Handläufe und der gesamte Rahmen müssen nach jeder Trainingsein- heit mit einem feuchten Handtuch (keine Lösungsmittel!) gereinigt werden, um Beschädigungen durch Körperschweiß zu vermeiden. Es wird empfohlen, das Lauf- band alle 150 Betriebsstunden einer ausführlichen Reinigung und Überprüfung der Bauteile zu unterziehen. -
Seite 40: Zubehör-Empfehlung
Seite dann zum empfohlenen Zubehör. Alternativ können Sie den zur Verfügung gestellten QR-Code nutzen. Sie können sich natürlich auch an unseren Kundenservice wenden: telefonisch, per E-Mail, in einer unserer Filialen oder über unsere Social-Media-Kanäle. Wir beraten Sie gerne! Brustgurt Bodenmatte Kontaktgel Silikonspray Handtücher TR70i... -
Seite 41: Ersatzteilbestellung
Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: cardiostrong / Laufband Modellbezeichnung: TR70-3 Artikelnummer: CST-TR70-3... -
Seite 42: Teileliste
Handrail set 1 8000003236 Handrail-Left 2 8000003237 Handrail-Right 3 83T061105004 Incline Set 4 83T061205004 Speed Set 5 7000000339 Foam 6 326213006001004 Handrail end cap (07) 8000003238 Console bracket set 1 8000003239 Console bracket 3 542108016150114 Wave washer 2 511408001500114 Screw TR70i... - Seite 43 (08) 8000003245 Folding Shock set 1 2000001111 Folding Shock 2 2000002790 Folding fixed tube 3 550140240390115 Twin Spring 4 511208009500114 Hexagonal socket screw 5 541108016150114 Washer 6 542108016150114 Wave washer 7 531208000800114 (09) 8000001812 Running Deck Set 1 206225065313151 Running deck 2 511408003500114 Socket Screw 3 541108016150114...
- Seite 44 Nylon Nut 12 511208001500115 Hexagonal socket screw 13 544182016200115 Spring Washer 14 512607913000111 Screw 15 541108016150114 Washer 16 532207900800111 Nylon Nut (17) 8000003137 MCB set 1 4000000700 MCB-220V 2 407101250120001 Overload Switch 3 407302250160001 Switch-AC Power 4 407202250150001 POWER SOCKET TR70i...
- Seite 45 5 405301010201001 Black Cable 6 405301010201502 White Cable 7 405301010202502 White Cable 8 405301010201503 Cable-Yellow-Green 9 511505002500111 Screw 10 511505005500113 Flat Head Corss Screw 11 531205000500111 Nylon Nut 12 541105010100211 Flat Washer 13 531105000400111 14 543105010060111 Washer 15 4000000130 Choke 16 4000000389 "filter "...
- Seite 46 80TB32002701003 Side Cover Set 1 311TB3200111003 Side Cover-Left 2 311TB3200101003 Side Cover-Right 3 511504001000114 Screw (29) 8000001068 Bottle holder set 1 3000000373 Bottle holder-Left 2 3000000374 Bottle holder-Right 3 521204115900114 Screw (31) 8000002876 Power Cord (32) 2000000952 Drive belt TR70i...
-
Seite 47: Explosionszeichnung
Explosionszeichnung... - Seite 48 TR70i...
-
Seite 49: Garantie
GARANTIE Trainingsgeräte von cardiostrong® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. - Seite 50 Wir wissen, wie wichtig Ihnen als Nutzer des Trainingsgerätes die schnelle und unkomplizierte Problembehebung ist, damit Sie ohne große Unterbrechungen mit Freude trainieren können. Darum sind auch wir an einer schnellen und unbürokratischen Lösung Ihrer Anfrage interessiert. Halten Sie daher bitte Ihre Kundennummer sowie die Seriennummer des defekten Gerätes bereit. TR70i...
-
Seite 51: Kontakt
KONTAKT TECHNIK TECHNIK & SERVICE TECHNIK & SERVICE �� �� �� +49 4621 4210-900 80 90 16 50 +33 (0) 172 770033 +49 4621 4210-945 +49 4621 4210-933 �� +49 4621 4210-698 �� �� info@fitshop.dk service-france@fitshop.fr �� technik@sport-tiedje.de �� �� Mo - Fr 08:00 18:00... -
Seite 52: Webshop Und Social Media
Eigenentwicklungen und umfangreiche Serviceleistungen, z. B. einen Aufbauservice eine sportwissenschaftliche Beratung vor und nach dem Kauf. Dafür beschäftigt das Unternehmen zahlreiche Sportwissenschaftler, Fitnesstrainer und Leistungssportler. Besuchen Sie uns doch auch auf unseren Social Media Kanälen oder unserem Blog! TR70i... - Seite 53 Notizen...
- Seite 54 Notizen TR70i...
- Seite 56 Laufband TR70i...
