2.3
Aufbau
Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen
Sie die Montage gemäß der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Anschließend ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu
aufgefordert werden.

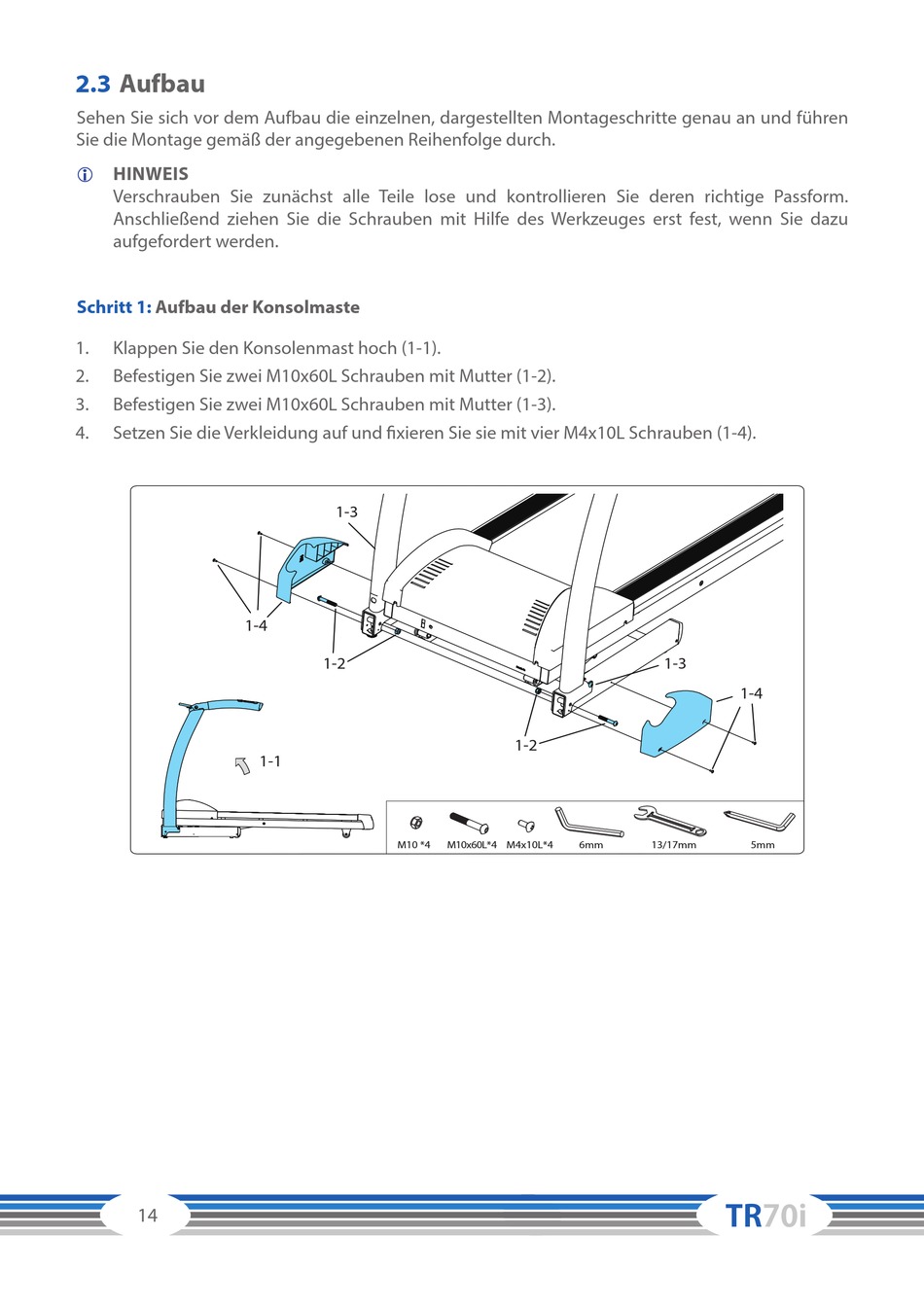

Schritt 1:
Aufbau der Konsolmaste
1.
Klappen Sie den Konsolenmast hoch (1-1).
2.
Befestigen Sie zwei M10x60L Schrauben mit Mutter (1-2).
3.
Befestigen Sie zwei M10x60L Schrauben mit Mutter (1-3).
4.
Setzen Sie die Verkleidung auf und fixieren Sie sie mit vier M4x10L Schrauben (1-4).
1-4
14
1-3
1-2
1-1
M10 *4
1-2
M10x60L*4 M4x10L*4
6mm
1-3
1-4
13/17mm
5mm
TR70i
