2.3

Aufbau

Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen
Sie die Montage gemäß der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Anschließend ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu
aufgefordert werden.

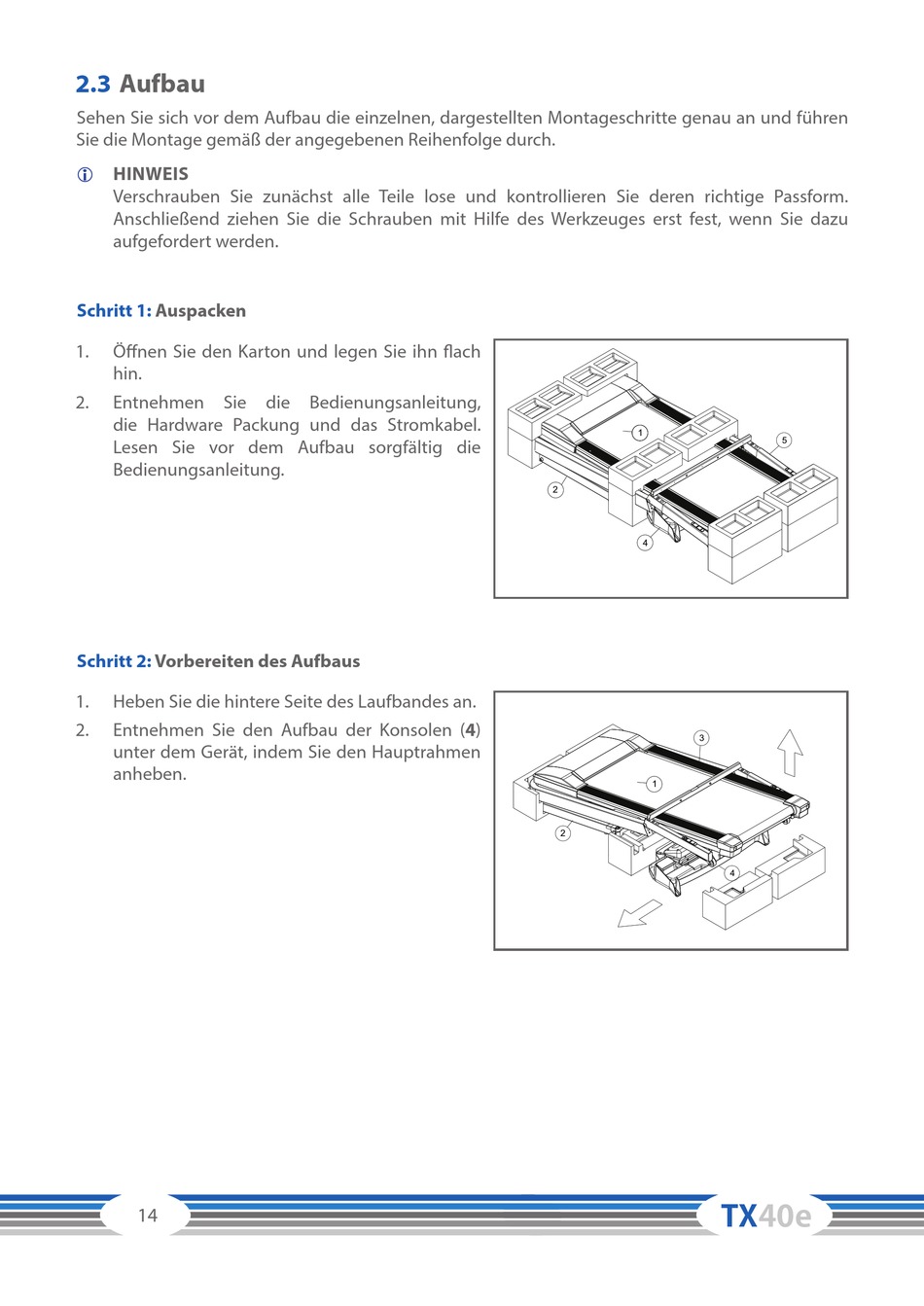

Schritt 1: Auspacken
1. Öffnen Sie den Karton und legen Sie ihn flach
hin.
2. Entnehmen Sie die Bedienungsanleitung,
die Hardware Packung und das Stromkabel.
Lesen Sie vor dem Aufbau sorgfältig die
Bedienungsanleitung.
Schritt 2: Vorbereiten des Aufbaus
1. Heben Sie die hintere Seite des Laufbandes an.
2. Entnehmen Sie den Aufbau der Konsolen (4)
unter dem Gerät, indem Sie den Hauptrahmen
anheben.
