Aufbau
Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen
Sie die Montage gemäß der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Anschließend ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu
aufgefordert werden.

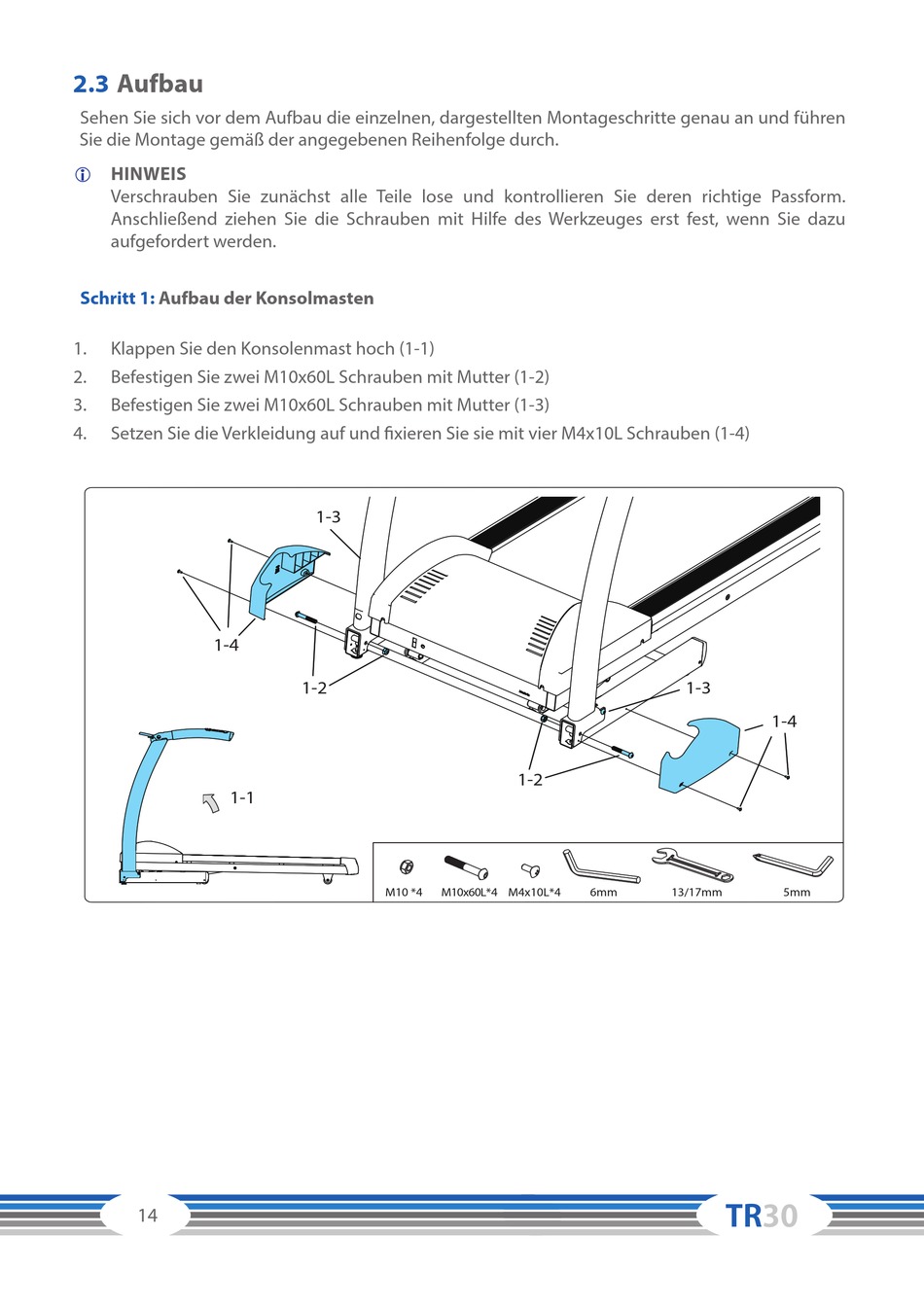

Schritt 1:
Aufbau der Konsolmasten
1.
Klappen Sie den Konsolenmast hoch (1-1)
2.
Befestigen Sie zwei M10x60L Schrauben mit Mutter (1-2)
3.
Befestigen Sie zwei M10x60L Schrauben mit Mutter (1-3)
4.
Setzen Sie die Verkleidung auf und fixieren Sie sie mit vier M4x10L Schrauben (1-4)
1-4
1-1
14
1-3
1-2
M10 *4
M10x60L*4 M4x10L*4
1-3
1-2
6mm
13/17mm
1-4
5mm
TR30
