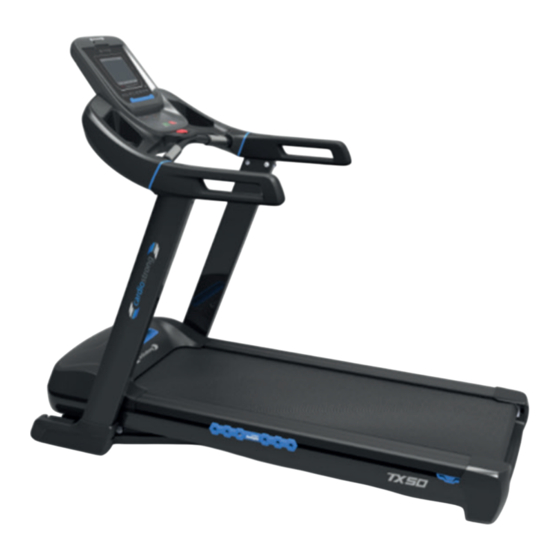

- Seite 1 Montage- und Bedienungsanleitung max. 130 kg ~ 60 Min. 100 kg L 187 | B 85 | H 146 CSTTX50.03.06 Art.-Nr. CST-TX50-3 Laufband TX50...
- Seite 2 TX50...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Elektrische Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Geräteübersicht Aufbau BEDIENUNGSANLEITUNG Konsolenanzeige Tastenfunktionen Startbildschirm Funktionen Programme 3.4.1 Quick-Start 3.4.2 Manuelles Programm 3.4.3 Voreingestellte Programme 3.4.4 Benutzerdefinierte Programme 3.4.5 Herzfrequenz-Programme 3.4.6 Fitness-Test Mirror Funktion 3.5.1 Mirror-Funktion über das Hauptmenü starten 3.6.2 Mirror-Funktion während des Trainings starten 3.6.3 Beenden der Mirror-Funktion LAGERUNG UND TRANSPORT... - Seite 4 FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise Störungen und Fehlerdiagnose Fehlercodes und Fehlersuche Pflege und Wartung 5.4.1 Justierung der Laufmatte 5.4.2 Nachspannen der Laufmatte 5.4.3 Schmierung der Laufmatte Wartungs- und Inspektionskalender ENTSORGUNG ZUBEHÖR-EMPFEHLUNG ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT TX50...
- Seite 5 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für Fitnessgerät von cardiostrong® entschieden haben. cardiostrong bietet hochwertige Heimfitnessgeräte, die optimal an die Bedingungen zu Hause angepasst sind. Trainieren Sie zu Hause unabhängig von Wetter oder Tageszeit. cardiostrong Fitnessgeräte bieten Trainingsprogramme und ein Leistungsspektrum für alle Trainingsniveaus und alle Trainingsziele.
- Seite 6 ⚠ GEFAHR Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu schwersten Verletzungen oder zum Tode führen! HINWEIS Dieser Hinweis steht für weitere nützliche Informationen. Bewahren Sie diese Anleitung zur Information, für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf! TX50...
-
Seite 7: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten TFT - Anzeige von: Trainingszeit Geschwindigkeit Kalorien Strecke Schritte Herzfrequenz (bei Verwendung der Handpulssensoren oder eines Brustgurtes) Programme insgesamt: Quick-Start Programme: Manuelles Programme Voreingestellte Programme: Herzfrequenzgesteuerte Programme: Benutzerdefinierte Programme: Motortyp: DC-Motor Motor-Dauerleistung: 3,0 PS Steigung: 0–15 Geschwindigkeit: 0,8–18 km/h Maße und Gewicht... -
Seite 8: Persönliche Sicherheit
Kabel keine potentielle Stolpergefahr darstellt. Achten Sie darauf, dass sich niemand während des Trainings im Bewegungsbereich des Gerätes befindet, um Sie und andere Personen nicht zu gefährden. ࣑ ACHTUNG Es dürfen keine Gegenstände jedweder Art in die Öffnungen des Gerätes gesteckt werden. TX50... -
Seite 9: Elektrische Sicherheit
Elektrische Sicherheit GEFAHR ⚠ Um die Gefahr eines Stromschlags zu verringern, ziehen Sie nach Beendigung des Trainings, vor Aufbau oder Abbau des Gerätes sowie vor der Wartung bzw. Reinigung den Stecker des Gerätes aus der Steckdose. Ziehen Sie dabei nicht am Kabel. ⚠... -
Seite 10: Aufstellort
(Umgebungstemperaturen zwischen 10°C und 35°C), genutzt werden. Die Nutzung im Freien oder Räumen mit hoher Luftfeuchtigkeit (über 70%) wie Schwimmbädern ist nicht zulässig. Um hochwertige Bodenbeläge (Parkett, Laminat, Kork, Teppiche) vor Druckstellen und Schweiß zu schützen und leichte Unebenheiten auszugleichen, benutzen Sie eine Bodenschutzmatte. Empfohlener Freiraum: TX50... -
Seite 11: Montageanleitung
MONTAGEANLEITUNG Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug und/oder Verpackungsmaterial, wie Folien oder Kleinteile, herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Laufband verfügt über Hochdruckstoßdämpfer, die bei falscher Handhabung einem plötzlichen... -
Seite 12: Lieferumfang
Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. VORSICHT ⚠ Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. Silikonöl Safety Key Hauptrahmen Konsoleneinheit Abdeckungen Konsolenmaste TX50... - Seite 13 Montagesatz...
-
Seite 14: Geräteübersicht
Geräteübersicht Konsole Safety Key Handläufe Konsolenmast Motorabdeckung Laufmatte Seitenschiene Abdeckung Abdeckung TX50... -
Seite 15: Aufbau
Aufbau Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden. - Seite 16 Schritt 2: Montage der Konsolenmasten Befestigen Sie die beiden Konsolenmaste (79) am Hauptrahmen mit jeweils drei Schrauben (76), drei Sicherungsringen (77) und vier Unterlegscheiben (78). ACHTUNG Achten Sie im nachfolgenden Schritt darauf die Kabel nicht einzuklemmen. TX50...
- Seite 17 Schritt 3: Montage der Konsoleneinheit Verbinden Sie das Kabel des rechten Konsolenmastes (41) mit dem Kabel der Konsoleneinheit (80). ࣑ ACHTUNG Achten Sie darauf, die Kabel bei dem folgenden Schritt nicht einzuklemmen. Stellen Sie die Konsoleneinheit auf die beiden Konsolenmaste (79). Befestigen Sie die Konsoleneinheit an den beiden Konsolenmasten (79) mit jeweils drei Schrauben (76), drei Sicherungsringen (77) und drei Unterlegscheiben (78).
- Seite 18 Befestigen Sie die Abdeckungen (74) an den beiden Seiten des Laufbands mit jeweils zwei Schrauben (60). Entfernen Sie die Sicherung (71), indem Sie die zwei Schrauben (72) entfernen. HINWEIS: Entsorgen Sie die Sicherung mitsamt ihrer Schrauben nicht. Befestigen Sie sie, wenn Sie das Laufband im geklappten Zustand transportieren wollen. TX50...
- Seite 19 Schritt 5: Ausrichtung der Standfüße Bei Unebenheiten des Bodens können Sie das Laufband durch Drehen der vier Stellschrauben unter dem Hauptrahmen stabilisieren. ⚠ WARNUNG Das Laufband verfügt über Hochdruckstoßdämpfer, die bei falscher Handhabung zu einem plötzlichen Aufklappen des Laufbandes führen können. Nähere Informationen dazu finden Sie im Abschnitt dieser Bedienungsanleitung.
-
Seite 20: Bedienungsanleitung
Hilfe der Schnur vom Cockpit ab. Damit sich der Sicherheitsschlüssel im Falle eines Sturzes vom Kontaktpunkt des Cockpits lösen kann, ist der Clip des Sicherheitsschlüssels fest an Ihre Kleidung anzubringen! Stellen Sie sicher, dass der Sicherheitsschlüssel für Kinder nicht zugänglich ist. TX50... -
Seite 21: Konsolenanzeige
Konsolenanzeige Anzeige Beschreibung Anzeige der derzeitigen Geschwindigkeit in km/h SPEED Anzeigebereich: 0,8–18 km/h (Geschwindigkeit) Einstellbereich: 0,8–18 km/h PULSE Anzeige der derzeitigen Herzfrequenz in Schlägen pro Minute (Herzfrequenz) Anzeige des derzeitigen Steigungslevels INCLINE (Steigung) Anzeigebereich: 0–15 Einstellbereich: 0–15 TIME (Zeit) Anzeige der Trainingszeit in Min. DISTANCE (Strecke) Anzeige der Trainingsstrecke in km CALORIE (Kalorien) -
Seite 22: Tastenfunktionen
9, 11 und 13. Wenn Sie beispielsweise auf 7 tippen, stellt das Laufband automatisch die Geschwindigkeit auf 7 km/h ein. HINWEIS Die Schnellwahltasten geben die Geschwindigkeit in km/h an. In mph sind diese entsprechend: 2, 4, 5, 6, 8 und 10 mph. TX50... -
Seite 23: Startbildschirm Funktionen
Startbildschirm Funktionen A. Quick-Start Mit diesem Programm können Sie das Training starten mit Ihrer gewünschten Steigung oder Geschwindigkeit und Zeit. B. Manuelles Programm Mit diesem Programm können Sie die gewünschte Trainingszeit sowie Alter und Gewicht einstellen. C. Programme Dies sind voreingestellte Programme mit voreingestellten Werten für Geschwindigkeit oder Steigung. D. -
Seite 24: Programme
Das Laufband startet mit einer Geschwindigkeit von 0,8 km/h und einer Steigung von 0. Eingestellte Werten runter, die anderen entsprechend hoch gezählt HINWEIS: Sie können Eistellungen zur Steigung und Geschwindigkeit während des Trainings vornehmen. Nach Trainingsende wird eine Zusammenfassung Ihrer Trainingswerte angezeigt. TX50... -
Seite 25: Voreingestellte Programme
3.4.3 Voreingestellte Programme Die voreingestellten Programme sind in vier Kategorien eingeteilt: Weight Loss (Gewichtsverlust), Sport-Training, Healthy Living (gesundes Leben). Custom (benutzerdefiniert) wird in Abschnitt 3.3.4 behandelt. Insgesamt stehen Ihnen 17 vordefinierte Profilprogram- me zur Verfügung, die sich durch die Dauer, die Intensi- täten und die Intensitätswechel unterscheiden. - Seite 26 Intensität im Intervall zu trainieren. Beachten Sie, dass dieses Training einen Wechsel zwischen einfachem Erholungs- und hohem Intensitätsintervall beinhaltet. Fühlen Sie sich wohl beim Training, da stets das nächste Erholungsintervall kommt. Dieses Training verbessert Ihre allgemeine aerobe Ausdauer und maximiert gleichzeitig die Entwicklung Ihrer anaeroben Fitness. TX50...
- Seite 27 Fortgeschrittene Programme: P-04: Langes Intervall (40 Min. Vorgabe) Diese Übungen sind hervorragend zur Maximierung des Kalorienverbrauchs und Verbesserung der anaeroben Fitness. Wie auch in den moderaten Intervallen haben Sie hier Erholungsintervalle nach jeder hohen Intensität – für stetig steigende Trainingsintensität. P-05: Negatives Intervall 1 (30 Min.
- Seite 28 Sie angenehmen Level und erhöhen Sie schrittweise die Intensität während jedes max. Intervalls & bringen Sie sich selbst jedesmal auf eine höhere Intensität. Während der höheren Intensitätsintervalle verbrennen Sie das Maximum an Kalorien und arbeiten gleichzeitig an der Verbesserung Ihrer anaeroben Fitness. TX50...
- Seite 29 P-13: Gleichmäßiges Tempo (40 Min. Vorgabe) Verbessern Sie Ihre Fitness und stimulieren Sie Ihren Körper, mehr Fett zu verbrennen. Es ist eine ideale Unterstützung, Ihre Ausdauer zu verbessern. Die meisten Übungen dieser Art fokussieren auf den Erhalt einer Belastung während des gesamten Trainings. Ihr Ziel besteht darin, bei einer niedrigen, moderaten bis hohen, moderaten Intensität während des gesamten Workouts zu trainieren.
-
Seite 30: Benutzerdefinierte Programme
Legen Sie die gewünschte Geschwindigkeit und Steigung für jedes der 20 Segmente während des Trainings fest. Drücken Sie auf “Start/Pause”, um das Training zu beginnen. Drücken Sie auf “Start/Pause”, um das Training zu pausieren. Drücken Sie auf”Stop”, um das Training zu beenden. Nach Trainingsende wird eine Zusammenfassung Ihrer Trainingswerte angezeigt. TX50... -
Seite 31: Herzfrequenz-Programme
3.4.5 Herzfrequenz-Programme ⚠ WARNUNG Ihr Trainingsgerät ist kein medizinisches Gerät. Die Herzfrequenzmessung dieses Geräts kann ungenau sein. Verschiedenste Faktoren können Genauigkeit Herzfrequenzanzeige beeinflussen. Die Herzfrequenzanzeige dient lediglich als Trainingshilfe. HINWEIS Zur genaueren Übertragung der Herzfrequenz empfehlen wir einen Brustgurt. Herfrequenz-Programm (Konstant) Bei diesem Programm haben Sie die Möglichkeit, einen Herzfrequenzwert festzulegen, den Sie durchgängig während Ihres Trainings beibehalten. -
Seite 32: Fitness-Test
Es stehen Ihnen zwei Fitness-Tests zur Verfügung, die Sie ablegen können. Den Rockport-Fitness-Test und den Navy-Fitness-Test. Der Rockport-Fitnesstest ist ein Test, bei dem Sie 1 Meile so schnell wie möglich gehen müssen, ohne zu laufen. Für den Marine-Fitnesstest müssen Sie 1,5 Meilen so schnell laufen, wie Sie können. TX50... -
Seite 33: Mirror Funktion
Mirror Funktion Die Mirror-Funktion der Konsole erlaubt es, die Bildschirminhalte Ihres Mobilgerätes via WiFi auf das Display des Laufbands zu übertragen. Es gibt zwei Möglichkeiten, wie Sie die Mirrorfunktion starten können: 3.5.1 Mirror-Funktion über das Hauptmenü starten Führen Sie bei der ersten Einrichtung Ihres Laufbandes folgende Schritte durch (diese werden auch auf der Einrichtungsseite der Mirror-Funktion dargestellt). -
Seite 34: Mirror-Funktion Während Des Trainings Starten
Bildschirmrand, um die Mirror Funktion zu beenden. HINWEIS Die Mirror-Funktion ist noch im Hintergrund aktiv. Sobald Sie wieder in das Menü der Mirror- Funktion wechseln, wird der Bildschirm des Mobilgerätes wieder angezeigt. Um das Mobilgerät vollständig zu entkoppeln, beenden Sie die Übertragung auf Ihrem Mobilgerät. TX50... -
Seite 35: Lagerung Und Transport
LAGERUNG UND TRANSPORT Allgemeine Hinweise ⚠ WARNUNG Der Lagerort sollte so gewählt werden, dass ein Missbrauch durch Dritte oder Kinder ausgeschlossen werden kann. Sollte Ihr Gerät über keine Transportrollen verfügen, ist das Gerät vor dem Transport zu demontieren. ࣑ ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist. -
Seite 36: Zusammenklappen Des Laufbandes
Hydraulikbremse leicht nach vorn bis sich die Verriegelung löst und das Laufband nach hinten gezogen werden kann. Halten Sie das Laufband weiterhin fest. Die hydraulische Bremse senkt sich selbst sanft nach unten. Sobald sich das Laufband um 2/3 gesenkt hat, kann das Laufband losgelassen werden. TX50... -
Seite 37: Fehlerbehebung, Pflege Und Wartung
FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. VORSICHT ⚠ Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden. -
Seite 38: Fehlercodes Und Fehlersuche
Schalten Sie das Gerät 30 Sekunden lang aus und dann wieder ein. Prüfen Sie, ob die Steigung funktioniert. Wenn das Problem weiterhin besteht, überprüfen Sie bitte alle Kabelverbindungen, die während der Montage vorgenommen wurden, und schalten Sie den Strom wieder ein. Bitte kontaktieren Sie den Vertragspartner für den technischen Kundendienst. TX50... -
Seite 39: Pflege Und Wartung
Pflege und Wartung Die wichtigste Wartungsmaßnahme ist die Pflege der Laufmatte. Hierzu gehört die Justierung, das Nachspannen sowie die Schmierung der Laufmatte. Schäden, die aufgrund mangelnder oder unterlassener Pflege entstehen, werden nicht durch die Garantie abgedeckt. Nehmen Sie daher in regelmäßigen Abständen Wartungskontrollen vor. -
Seite 40: Nachspannen Der Laufmatte
Drehen Sie das Band per Hand weiter, so dass anschließend die gesamte Fläche zwischen Endlosband und Laufplatte geschmiert ist. Wischen Sie das überschüssige Silikonöl bzw. Silikonspray ab. HINWEIS Nach längerer Nichtbenutzung des Gerätes muss diese Wartung ebenfalls vorgenommen werden. TX50... -
Seite 41: Wartungs- Und Inspektionskalender
Wartungs- und Inspektionskalender Um Beschädigungen durch Körperschweiß zu vermeiden, muss das Gerät nach jeder Trainingseinheit mit einem feuchten Handtuch (keine Lösungsmittel!) gereinigt werden. Folgende Routinearbeiten sind in den angegebenen Zeitabständen durchzuführen: Teil Wöchentlich Monatlich Vierteljährlich Display Konsole Bandspannung Bandschmierung Kunststoffabdeckungen Schrauben &... -
Seite 42: Zubehör-Empfehlung
Zubehör. Alternativ können Sie den zur Verfügung gestellten QR-Code nutzen. Sie können sich natürlich auch an unseren Kundenservice wenden: telefonisch, per E-Mail, in einer unserer Filialen oder über unsere Social-Media-Kanäle. Wir beraten Sie gerne! Brustgurt Bodenmatte Kontaktgel Silikonspray Handläufe TX50... -
Seite 43: Ersatzteilbestellung
Geräts einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: cardiostrong / Laufband Modellbezeichnung: TX50 Artikelnummer: CST-TX50-3... -
Seite 44: Teileliste
Crosstrough pan headself-drilling screw ST3.5×13 Power switch power core Front roller Hexagon head bolts M8×65 Motor belt Running belt Rear roller Hexagon socket head screws M8×65 Running board Crosstrough pan headself-drilling screw ST4.2x16 Side rail buckle Running board anti shock part TX50... - Seite 45 Philips countersunk head screw M8×25 Hexagon lock nut M8 Rubber part Philips countersunk head screw M8×35 Motor cover 1 Cross trough pan head screw M5×10 Crosstrough pan headself-drillingscrew ST4.2x13 Motor cover 2 Motor cover insert 7 pin connector Rear wheel Hexagon socket button head screws M8×45 Crosstrough pan headself-drilling screw ST4.8×16 anti shock part...
- Seite 46 Left cup insert Right cup insert Heart Rate base Crosstroughpan headself-drillingscrew ST2.9x16 Left arm insert Left arm Rail end cover Console down cover Speed sensor bracket Truss head cross self tapping screw SENSOR Quick key overlay(incline) Quick key overlay(speed) Choke Filter TX50...
-
Seite 47: Explosionszeichnung
Explosionszeichnung... -
Seite 48: Garantie
GARANTIE Trainingsgeräte von cardiostrong® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. - Seite 49 Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung. Falls das Produkt in der Garantie zwecks Reparatur eingeschickt werden muß, übernimmt der Verkäufer die Kosten. Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück.
-
Seite 50: Kontakt
�� info@sport-tiedje.at �� Öffnungszeiten �� Öffnungszeiten entnehmen entnehmen Sie unserer Sie unserer Homepage. Homepage. Auf dieser Webseite finden Sie eine detaillierte Übersicht inkl. Anschrift und Öffnungszeiten für alle Filialen der Sport-Tiedje Group im In- sowie im Ausland: www.sport-tiedje.de/filialen TX50... - Seite 51 LEBEN FITNESS WEBSHOP UND SOCIAL MEDIA Sport-Tiedje ist mit über 70 Filialen Europas www.sport-tiedje.de größter Fachmarkt für Heimfitnessgeräte www.sport-tiedje.de/blog und weltweit einer der renommiertesten Online-Versandhändler für Fitness-Equipment. Privat kunden bestellen über die 25 Webshops www.facebook.com/SportTiedje der jeweiligen Landessprache oder lassen sich ihre Wunschgeräte vor Ort zusammenstellen.
- Seite 52 Notizen TX50...
- Seite 53 Notizen...
- Seite 54 Notizen TX50...
