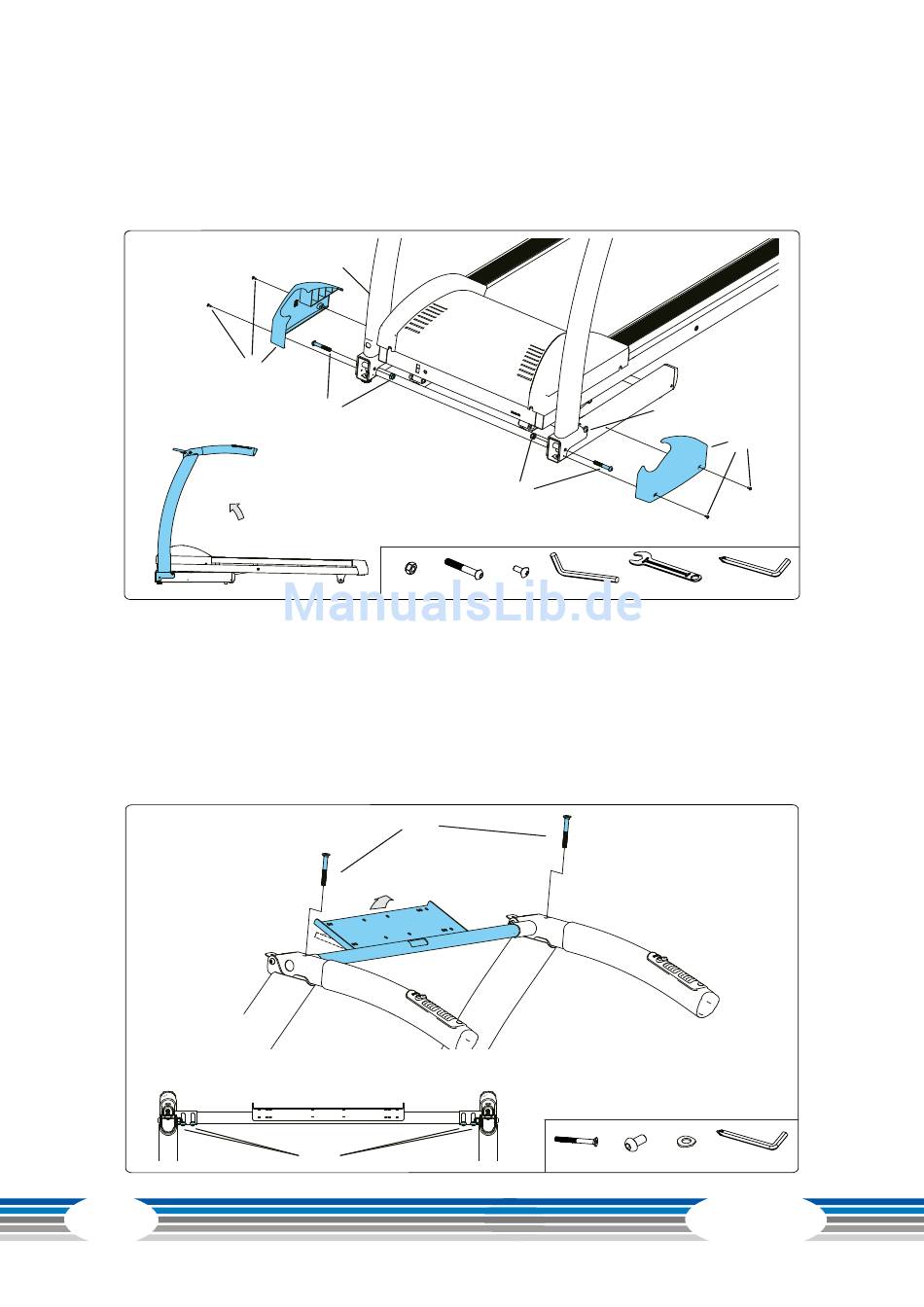

Schritt 1:

Aufbau der Konsolmasten

1. Klappen Sie den Konsolenmast hoch (1-1)
2. Befestigen Sie zwei M10x60L Schrauben mit Mutter (1-2)
3. Befestigen Sie zwei M10x60L Schrauben mit Mutter (1-3)
4. Setzen Sie die Verkleidung auf und fixieren Sie sie mit vier M4x10L Schrauben (1-4)
Schritt 2: Fixieren der Handläufe
1. Richten Sie die Handläufe aus.
2. Fixieren Sie die Handläufe mit zwei M8x70L Schrauben.
3. Fixieren Sie die Konsolenaufnahme an den Konsolenmasten auf beiden Seiten mit je-
weils zwei M8x15L sowie zwei M8 Unterlegscheiben.
18
1-3
1-4
1-2
1-1
M10 Nut*4 M10x60L*4 M4x10L*4 Wrench-6mm Wrench-13/17mm Wrench-5mm
2-1
2-2a
2-2b
1-3
1-2
M8x70L*2 M8x15L*4 M8 Washer *4 Wrench-5mm
1-4
TR70i
