AT235 Gebrauchsanweisung - deutsch

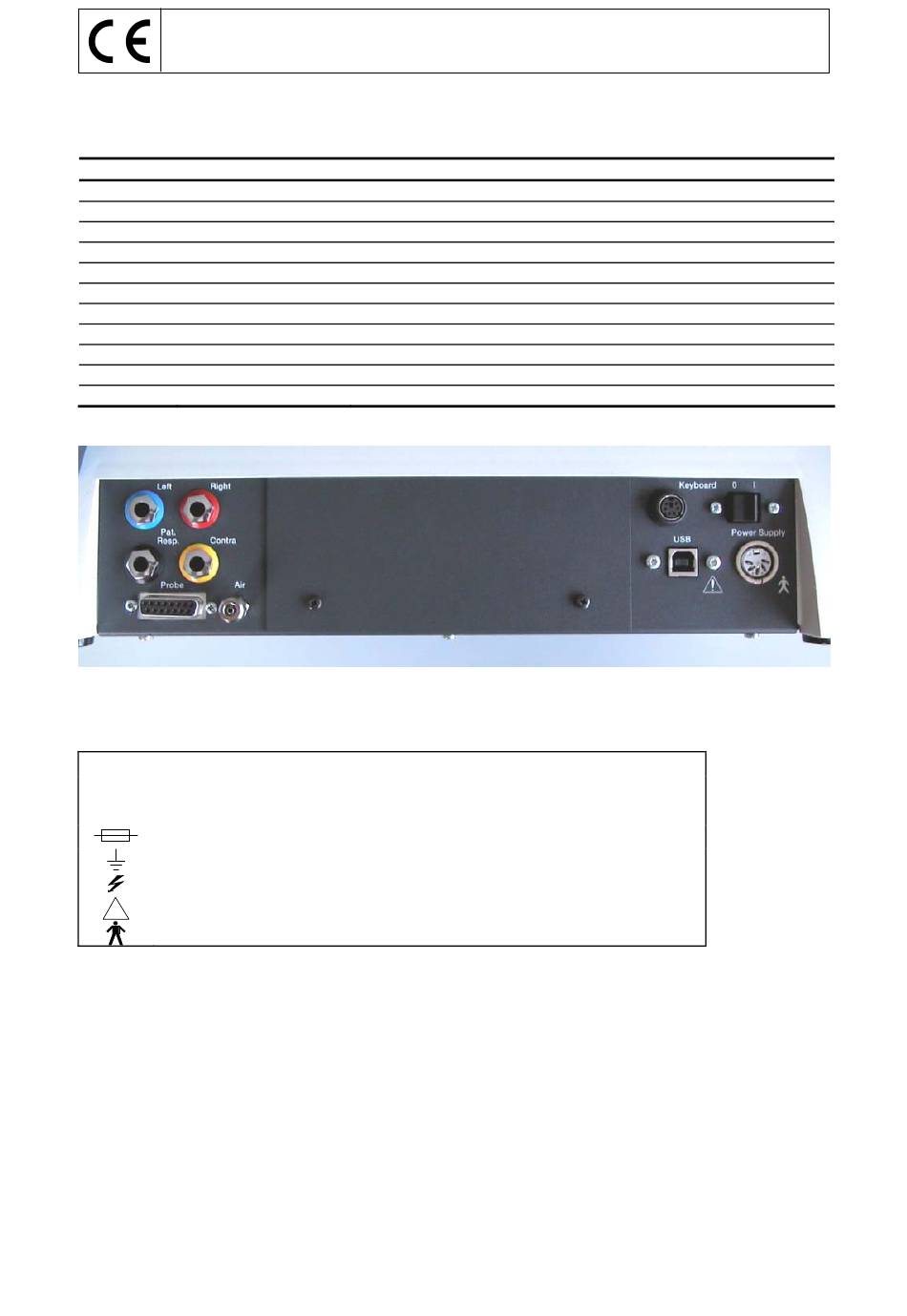

AT235 – Erläuterung des Anschlussfeldes
Ziffer Beschriftung
26 Left
27 Right
28 Patient Response
29 Contra
30 Transducer
31 Air
32 Keyboard
33 Power
34 USB
35 Mains
27
26
28 29
30
Erklärung der Symbole am Audiometer:
I
Ein (Netzschalter, Anschluß an das Versorgungsnetz)
O
Aus (Netzschalter, Abschalten vom Versorgungsnetz)
∼
Wechselstrom
Sicherung
Betriebserdung
Gefährliche Spannung
!
Begleitpapier beachten
Typ B (Art des Schutztyps)
Datum: 2001-06-15
Funktion
Anschluss des linken Kopfhörers TDH39
Anschluss des rechten Kopfhörers TDH39
Anschluss für Patientenreaktionsschalter
Anschlussbuchse für Kontralateral-Ohrhörer
Anschlussbuchse für Kabel des Sondensystems
Anschlussbuchse für den Luftschlauch des Sondensystems
Tastaturanschluss
Zum Ein- und Ausschalten des Gerätes
Computeranschluss
Netzanschluss
31
Seite 4/7
32 33
34 35
