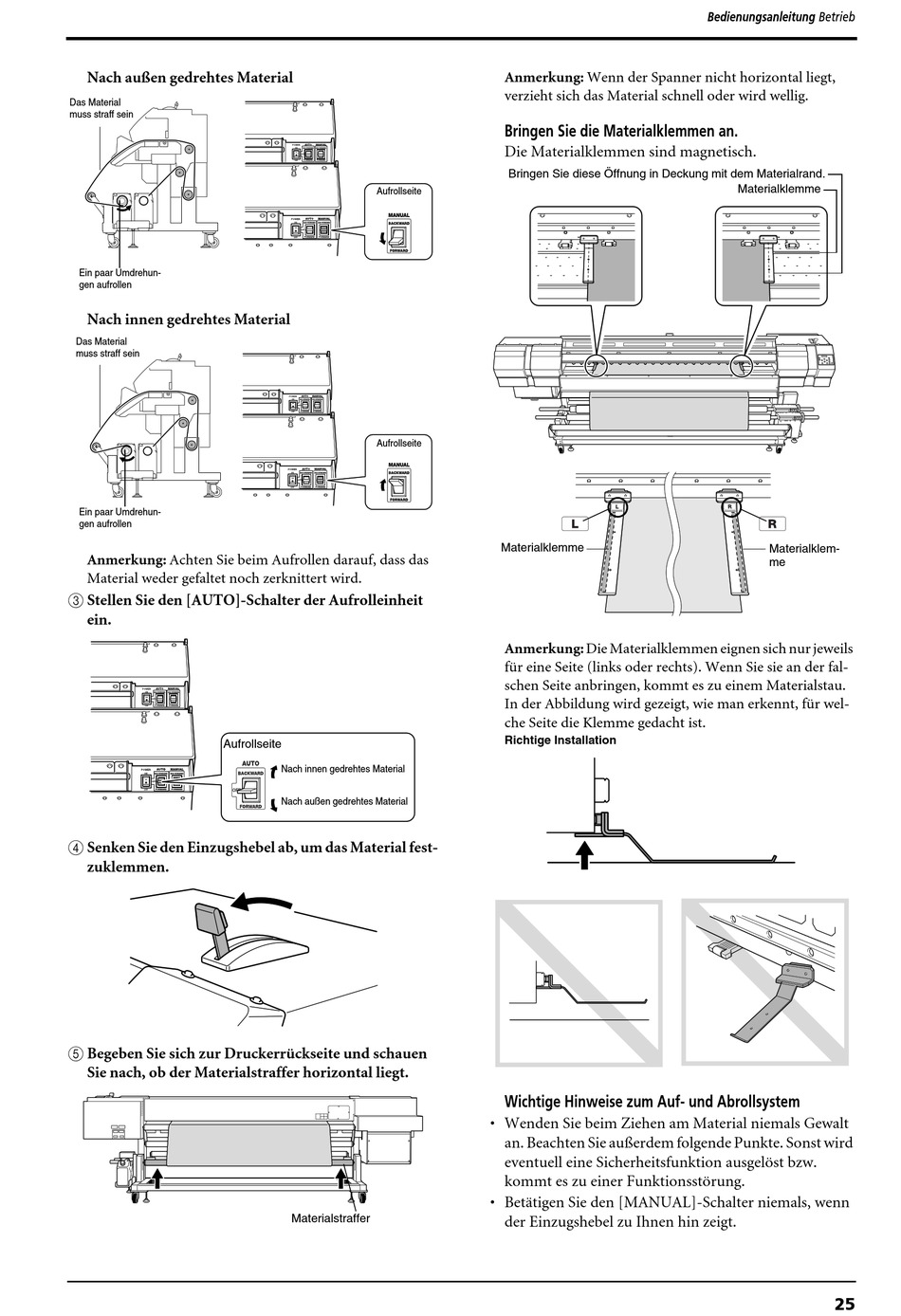

Nach außen gedrehtes Material
Das Material
muss straff sein
Ein paar Umdrehun-
gen aufrollen
Nach innen gedrehtes Material
Das Material
muss straff sein
Ein paar Umdrehun-
gen aufrollen
Anmerkung: Achten Sie beim Aufrollen darauf, dass das
Material weder gefaltet noch zerknittert wird.
C Stellen Sie den [AUTO]-Schalter der Aufrolleinheit
ein.
Aufrollseite
D Senken Sie den Einzugshebel ab, um das Material fest-
zuklemmen.
E Begeben Sie sich zur Druckerrückseite und schauen
Sie nach, ob der Materialstraffer horizontal liegt.
Aufrollseite
Aufrollseite
Nach innen gedrehtes Material
Nach außen gedrehtes Material
Materialstraffer
Anmerkung: Wenn der Spanner nicht horizontal liegt,
verzieht sich das Material schnell oder wird wellig.
Bringen Sie die Materialklemmen an.
Die Materialklemmen sind magnetisch.
Bringen Sie diese Öffnung in Deckung mit dem Materialrand.
Materialklemme
Anmerkung: Die Materialklemmen eignen sich nur jeweils
für eine Seite (links oder rechts). Wenn Sie sie an der fal-
schen Seite anbringen, kommt es zu einem Materialstau.
In der Abbildung wird gezeigt, wie man erkennt, für wel-
che Seite die Klemme gedacht ist.
Richtige Installation
Wichtige Hinweise zum Auf- und Abrollsystem
• Wenden Sie beim Ziehen am Material niemals Gewalt
an. Beachten Sie außerdem folgende Punkte. Sonst wird
eventuell eine Sicherheitsfunktion ausgelöst bzw.
kommt es zu einer Funktionsstörung.
• Betätigen Sie den [MANUAL]-Schalter niemals, wenn
der Einzugshebel zu Ihnen hin zeigt.
Bedienungsanleitung Betrieb
Materialklemme
Materialklem-
me
25
