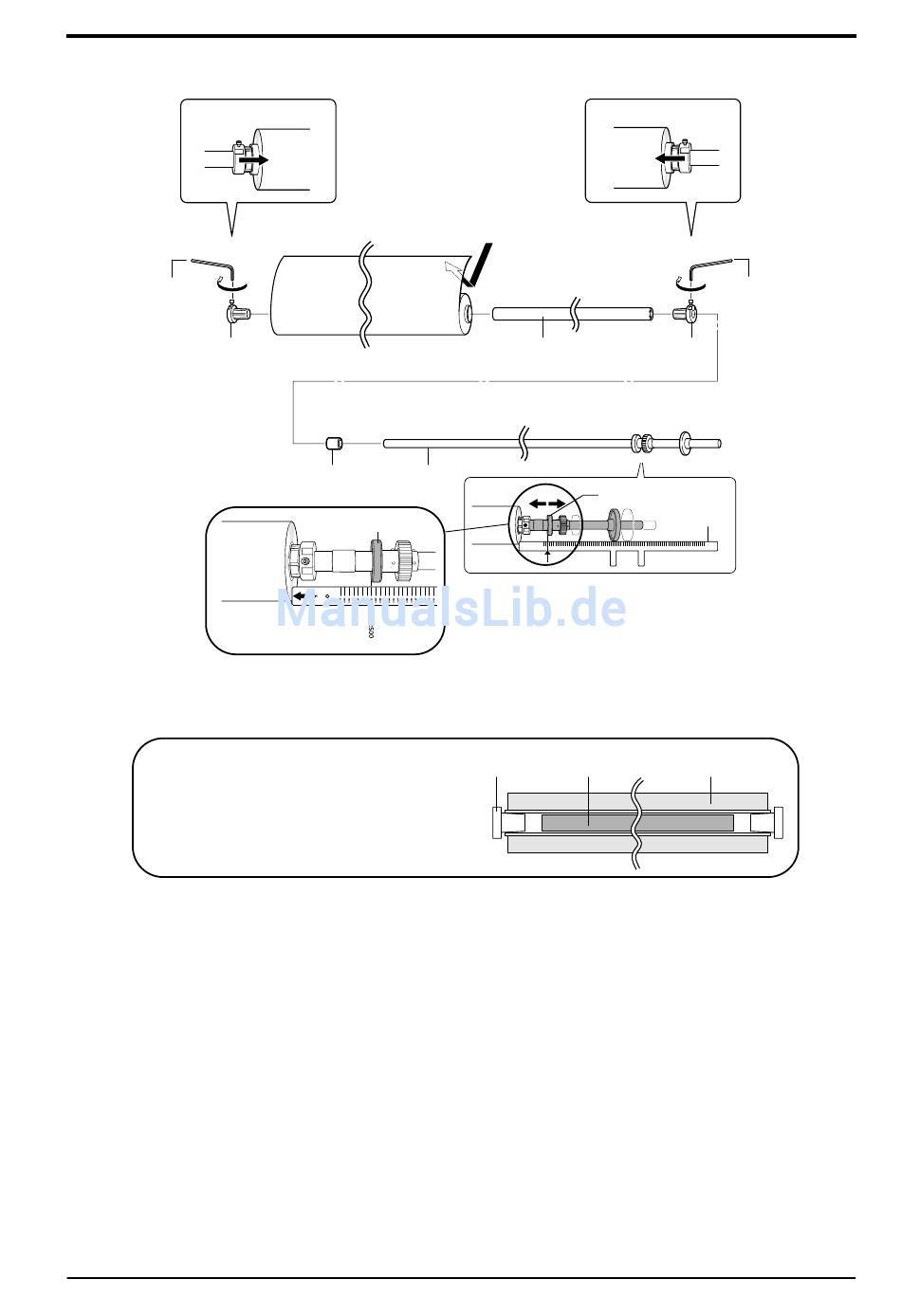

Bei nach innen gedrehtem Material
Vollständig einschieben
Inbusschlüssel (groß)
Stopper
Diese Seite an das Material
halten.
Für 2.500mm breites Material
Stützrohr—
Rollen mit einer Breite von 1.880mm
oder mehr haben die Neigung in der Mitte etwas
einzuknicken. Bringen Sie bei solchem Material
das beiliegende Stützrohr im Rollenkern an.
Materialrolle
Abstandhalter
Rollbügel
Achslager
Vollständig einschieben
Druckoberfläche
Stützrohr
Achslager
Verwend Sie die Messlehre zum Ermitteln der geeigne-
ten Stopperpositionen.
*Die Skala der Messlehre bezieht sich auf die Materi-
albreite. Halten Sie das Ende der Messlehre an den
Rand des Materials und schieben Sie den Endring des
Achslagers zur Markierung, die der verwendeten Mate-
rialbreite entspricht.
Stopper
Stützrohr
Bedienungsanleitung Betrieb
Inbusschlüssel (groß)
Stopper
Materiallehre
Material
