AJ-1000 – Betrieb

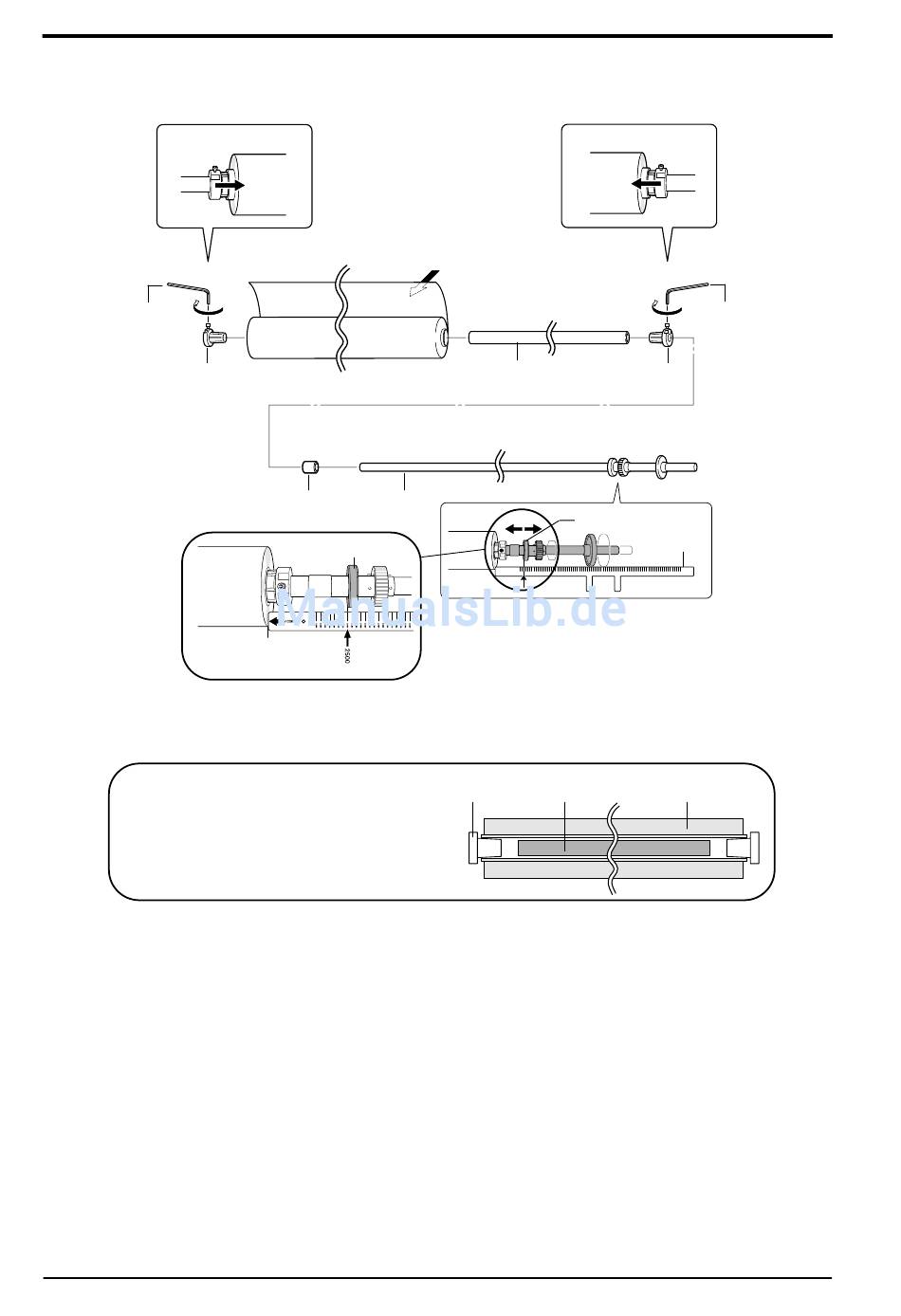

Bringen Sie das Material auf dem Materialbügel an
Bei nach außen gedrehtem Material
Vollständig einschieben
Inbusschlüssel (groß)
Stopper
Für 2.500mm breites Material
Stützrohr—
1.880mm oder mehr haben die Neigung, in der
Mitte etwas einzuknicken. Bringen Sie bei sol-
chem Material das beiliegende Stützrohr im Rol-
lenkern an.
20
Materialrolle
Abstandhalter
Rollbügel
Achslager
Diese Seite an das Material
halten.
Rollen mit einer Breite von
Vollständig einschieben
Druckoberfläche
Stützrohr
Achslager
Verwenden Sie die Messlehre zum Ermitteln der geeig-
neten Stopperpositionen.
*Die Skala der Messlehre bezieht sich auf die Materi-
albreite. Halten Sie das Ende der Messlehre an den
Rand des Materials und schieben Sie den Endring des
Achslagers zur Markierung, die der verwendeten Mate-
rialbreite entspricht.
Stopper
Stützrohr
Inbusschlüssel (groß)
Stopper
Materiallehre
Material
