1.
Ventildeckel und umgebenden Bereich reini-
gen.
Ventildeckel abbauen.
2.
Für die Installation des Motors geeignetes
3.
Drehwerkzeug verwenden. Werkzeug
99 309 (oder gleichwertiges Werkzeug eines
anderen Herstellers) wird zum Drehen des
Schwungrads von der Unterseite des Motors
verwendet, und Werkzeug 2 402 509 (oder
gleichwertiges Werkzeug eines anderen Her-
stellers) wird von der Oberseite verwendet.
Mit der Einstellung eines Zylinders entspre-
4.
chend der Tabelle beginnen. Schwungrad
drehen, bis die korrekte Markierung auf dem
Schwungrad abgelesen werden kann. Es
muss möglicherweise mehr als 1 Umdrehung
gedreht werden.
Schwungrad in Drehrichtung des Motors
drehen (Ansicht von vorn am Motor: im Uhr-
zeigersinn; Ansicht von hinten am Motor:
gegen den Uhrzeigersinn).
Während einer Ventilüberschneidung
schließt das Auslassventil (der lange Arm)
zur selben Zeit wie das Einlassventil öffnet.
Die Markierung UP TDC auf dem Schwun-
grad ist nun im obersten Fenster des
Schwungrads sichtbar. Die Markierung
DOWN TDC ist im unteren Fenster sichtbar.
Welches Ventil einzustellen ist, ist der Ta-
5.
belle auf der vorherigen Seite zu entnehmen.
6.
Fühlerlehre unter Druckstück des Kipphe-
bels einführen und Ventilspiel prüfen.
Ggf. Ventilspiel wie folgt einstellen:
7.
Selbstsichernde Mutter am Ende des
a)
Kipphebels lösen.
Ventilspiel mit Einstellschraube einstel-
b)
len.
c)
Selbstsichernde Mutter festziehen.
Kipphebel mit Filzstift markieren und dann
8.
mit dem nächsten Zylinder gemäß der Tabel-
le fortfahren.
OPM 260 de-DE

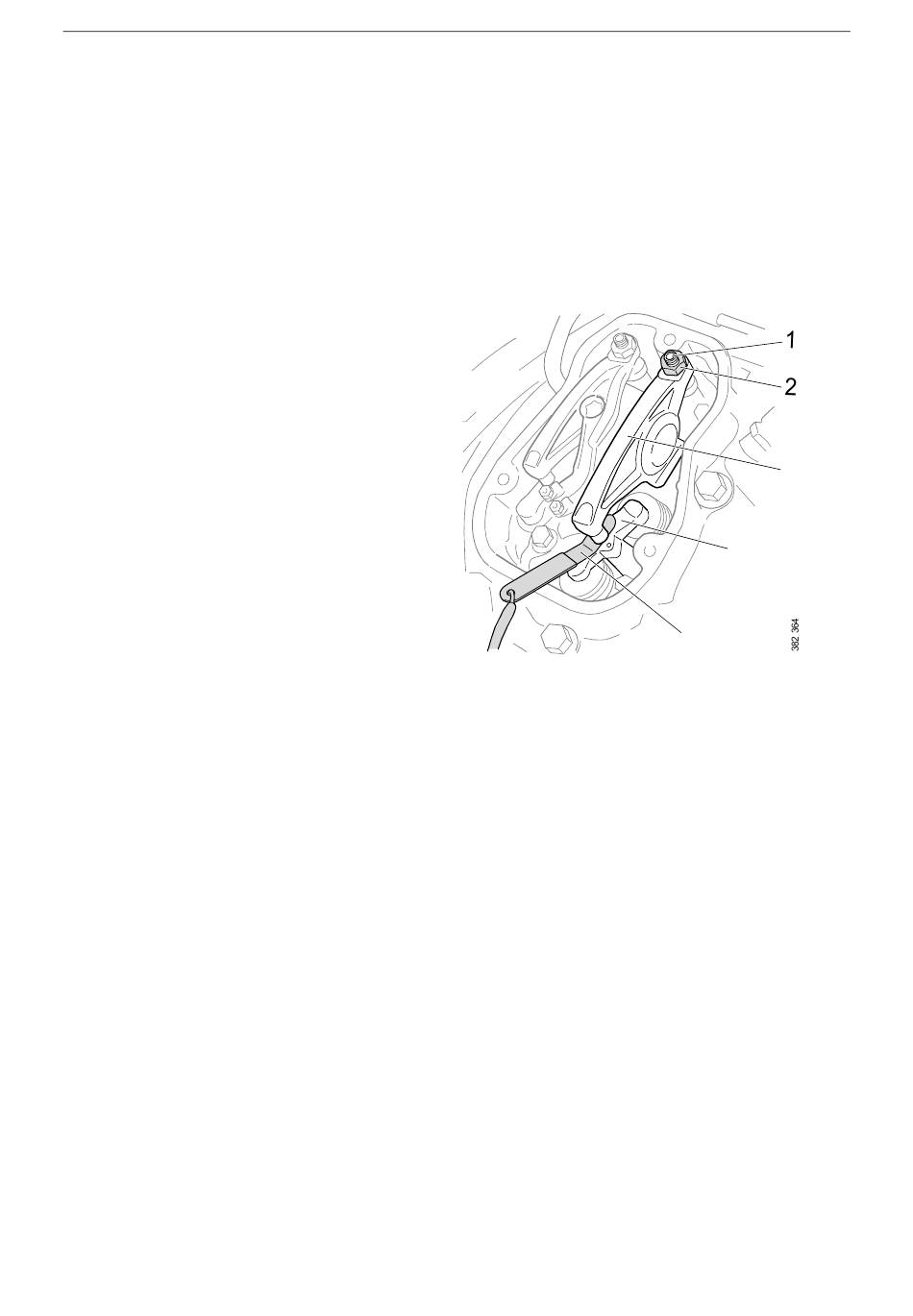

1. Einstellschraube
2. Klemmmutter
3. Kipphebel
4. Ventilbrücke
5. Fühlerlehre
77
©
Scania CV AB 2021, Sweden
