9.

Betrieb der Stellantriebe mit Stromausgang

9.1

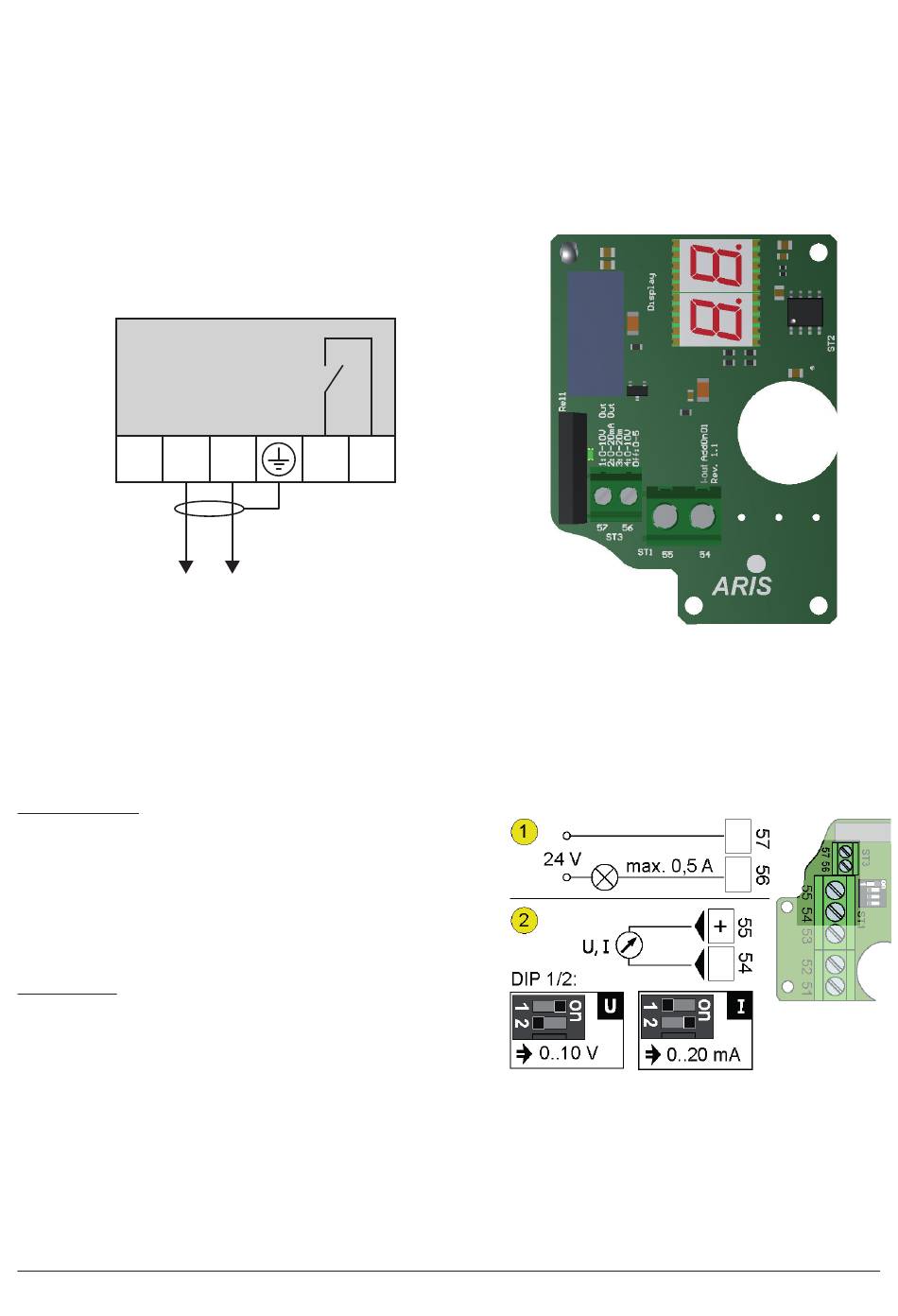

Schaltplan und Anschlussbelegung

57/56 Meldeausgang, potentialfreier Öffner, max. 200 V,
max. 0,5 A, max. 10 W
55 Istwertausgang, +
54 Istwertausgang, Masse
+
55
0-20 mA (DC)
optional 0–10 V (DC)
Störmeldeausgang
Der Meldeausgang (1) Pin 56 / 57 arbeitet als potentialfrei
betätigter Öffner. Die Belastbarkeit des Kontakts ist
max. 200 V-Anschluss
max. 0,5 A
max 10 W
Istwertausgang
Der Ausgang (2) an Pin 54/55 stellt je nach DIP-
Schalterstellung eine Spannung oder einen Strom bereit.
Der Ausgang ist galvanisch von den übrigen Anschlüssen getrennt.
32
–
54 56 57
Störmelde-
ausgang
(potentialfrei)
Tensor
