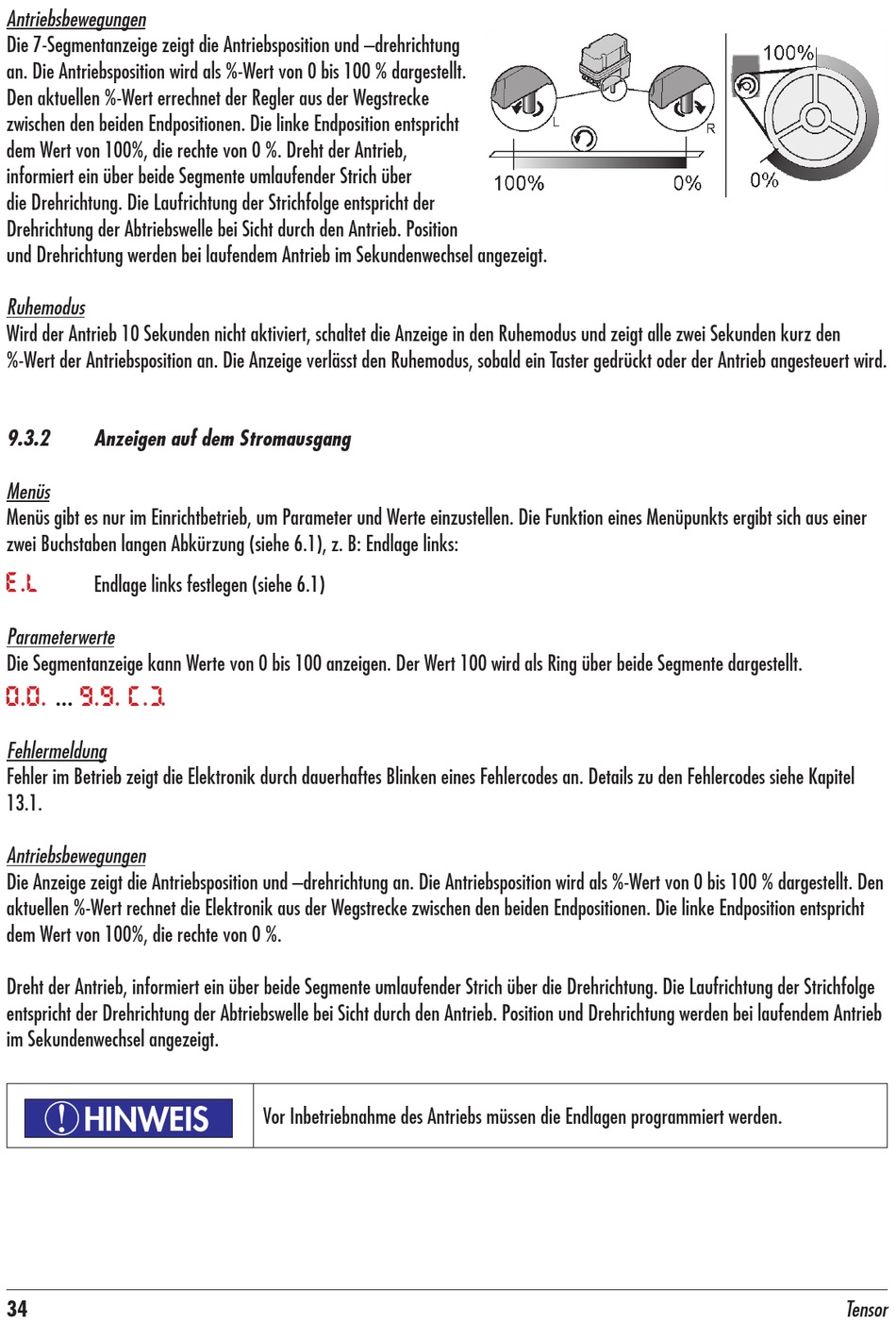

Antriebsbewegungen
Die 7-Segmentanzeige zeigt die Antriebsposition und –drehrichtung
an. Die Antriebsposition wird als %-Wert von 0 bis 100 % dargestellt.
Den aktuellen %-Wert errechnet der Regler aus der Wegstrecke
zwischen den beiden Endpositionen. Die linke Endposition entspricht
dem Wert von 100%, die rechte von 0 %. Dreht der Antrieb,
informiert ein über beide Segmente umlaufender Strich über
die Drehrichtung. Die Laufrichtung der Strichfolge entspricht der
Drehrichtung der Abtriebswelle bei Sicht durch den Antrieb. Position
und Drehrichtung werden bei laufendem Antrieb im Sekundenwechsel angezeigt.
Ruhemodus
Wird der Antrieb 10 Sekunden nicht aktiviert, schaltet die Anzeige in den Ruhemodus und zeigt alle zwei Sekunden kurz den
%-Wert der Antriebsposition an. Die Anzeige verlässt den Ruhemodus, sobald ein Taster gedrückt oder der Antrieb angesteuert wird.
9.3.2

Anzeigen auf dem Stromausgang

Menüs
Menüs gibt es nur im Einrichtbetrieb, um Parameter und Werte einzustellen. Die Funktion eines Menüpunkts ergibt sich aus einer
zwei Buchstaben langen Abkürzung (siehe 6.1), z. B: Endlage links:
E.L
Endlage links festlegen (siehe 6.1)
Parameterwerte
Die Segmentanzeige kann Werte von 0 bis 100 anzeigen. Der Wert 100 wird als Ring über beide Segmente dargestellt.
...
0.0.
9.9. (.).
Fehlermeldung
Fehler im Betrieb zeigt die Elektronik durch dauerhaftes Blinken eines Fehlercodes an. Details zu den Fehlercodes siehe Kapitel
13.1.
Antriebsbewegungen
Die Anzeige zeigt die Antriebsposition und –drehrichtung an. Die Antriebsposition wird als %-Wert von 0 bis 100 % dargestellt. Den
aktuellen %-Wert rechnet die Elektronik aus der Wegstrecke zwischen den beiden Endpositionen. Die linke Endposition entspricht
dem Wert von 100%, die rechte von 0 %.
Dreht der Antrieb, informiert ein über beide Segmente umlaufender Strich über die Drehrichtung. Die Laufrichtung der Strichfolge
entspricht der Drehrichtung der Abtriebswelle bei Sicht durch den Antrieb. Position und Drehrichtung werden bei laufendem Antrieb
im Sekundenwechsel angezeigt.
!
HINWEIS
34
Vor Inbetriebnahme des Antriebs müssen die Endlagen programmiert werden.
