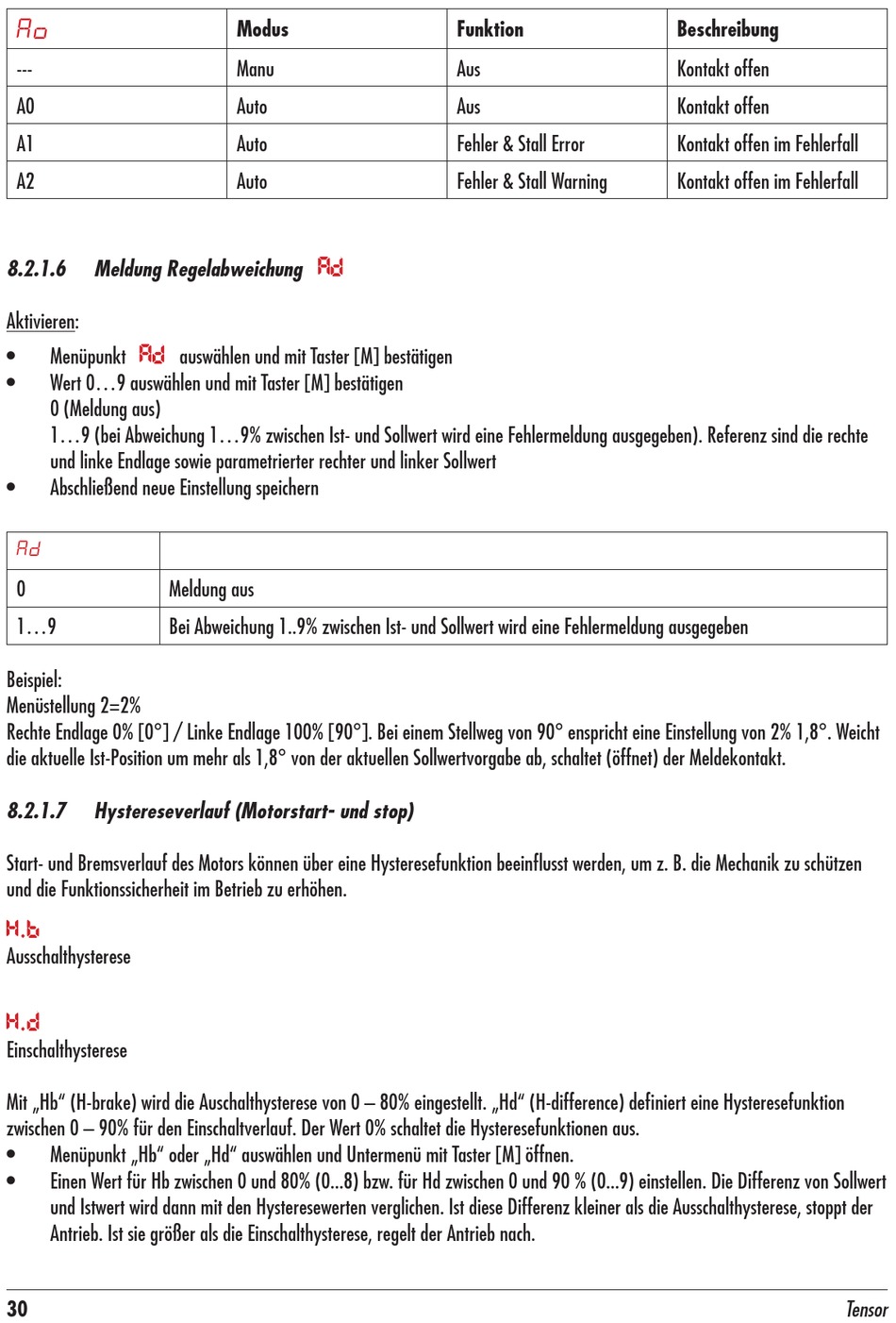

Ao
---
A0
A1
A2
8.2.1.6
Meldung Regelabweichung
Aktivieren:
ad
•
Menüpunkt
•
Wert 0...9 auswählen und mit Taster [M] bestätigen
0 (Meldung aus)
1...9 (bei Abweichung 1...9% zwischen Ist- und Sollwert wird eine Fehlermeldung ausgegeben). Referenz sind die rechte
und linke Endlage sowie parametrierter rechter und linker Sollwert
•
Abschließend neue Einstellung speichern
Ad
0
Meldung aus
1...9
Bei Abweichung 1..9% zwischen Ist- und Sollwert wird eine Fehlermeldung ausgegeben
Beispiel:
Menüstellung 2=2%
Rechte Endlage 0% [0°] / Linke Endlage 100% [90°]. Bei einem Stellweg von 90° enspricht eine Einstellung von 2% 1,8°. Weicht
die aktuelle Ist-Position um mehr als 1,8° von der aktuellen Sollwertvorgabe ab, schaltet (öffnet) der Meldekontakt.
8.2.1.7
Hystereseverlauf (Motorstart- und stop)
Start- und Bremsverlauf des Motors können über eine Hysteresefunktion beeinflusst werden, um z. B. die Mechanik zu schützen
und die Funktionssicherheit im Betrieb zu erhöhen.
H.b
Ausschalthysterese
H.d
Einschalthysterese
Mit „Hb" (H-brake) wird die Auschalthysterese von 0 – 80% eingestellt. „Hd" (H-difference) definiert eine Hysteresefunktion
zwischen 0 – 90% für den Einschaltverlauf. Der Wert 0% schaltet die Hysteresefunktionen aus.
•
Menüpunkt „Hb" oder „Hd" auswählen und Untermenü mit Taster [M] öffnen.
•
Einen Wert für Hb zwischen 0 und 80% (0...8) bzw. für Hd zwischen 0 und 90 % (0...9) einstellen. Die Differenz von Sollwert
und Istwert wird dann mit den Hysteresewerten verglichen. Ist diese Differenz kleiner als die Ausschalthysterese, stoppt der
Antrieb. Ist sie größer als die Einschalthysterese, regelt der Antrieb nach.
30
Modus
Manu
Auto
Auto
Auto
ad
auswählen und mit Taster [M] bestätigen
Funktion
Aus
Aus
Fehler & Stall Error
Fehler & Stall Warning
Beschreibung
Kontakt offen
Kontakt offen
Kontakt offen im Fehlerfall
Kontakt offen im Fehlerfall
Tensor
