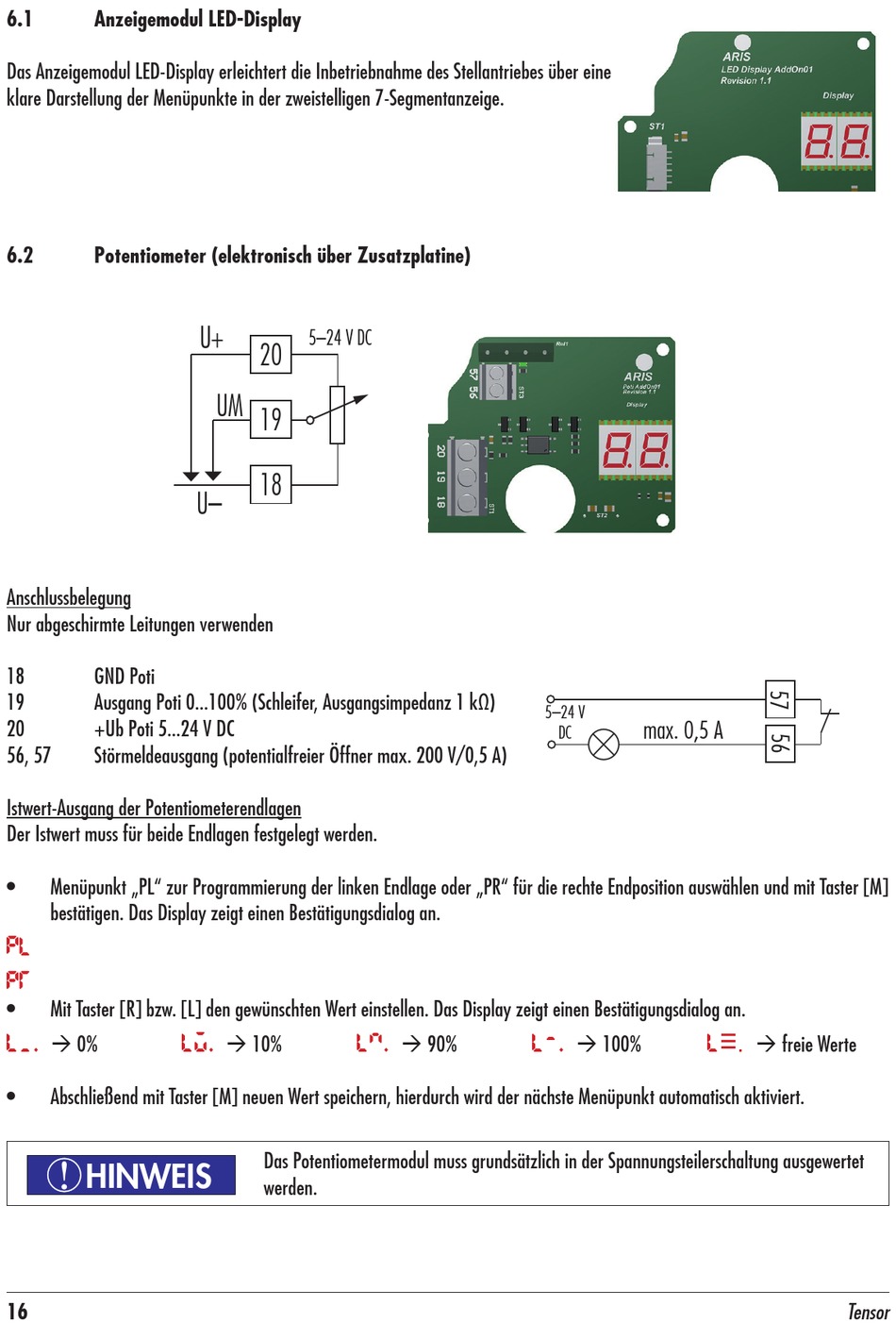

6.1
Anzeigemodul LED-Display
Das Anzeigemodul LED-Display erleichtert die Inbetriebnahme des Stellantriebes über eine
klare Darstellung der Menüpunkte in der zweistelligen 7-Segmentanzeige.
6.2
Potentiometer (elektronisch über Zusatzplatine)
Anschlussbelegung
Nur abgeschirmte Leitungen verwenden
18
GND Poti
19
Ausgang Poti 0...100% (Schleifer, Ausgangsimpedanz 1 kΩ)
20
+Ub Poti 5...24 V DC
56, 57
Störmeldeausgang (potentialfreier Öffner max. 200 V/0,5 A)
Istwert-Ausgang der Potentiometerendlagen
Der Istwert muss für beide Endlagen festgelegt werden.
•
Menüpunkt „PL" zur Programmierung der linken Endlage oder „PR" für die rechte Endposition auswählen und mit Taster [M]
bestätigen. Das Display zeigt einen Bestätigungsdialog an.
PL
Pt
•
Mit Taster [R] bzw. [L] den gewünschten Wert einstellen. Das Display zeigt einen Bestätigungsdialog an.
L_.
0%
•
Abschließend mit Taster [M] neuen Wert speichern, hierdurch wird der nächste Menüpunkt automatisch aktiviert.
!
HINWEIS
16
U+
5–24 V DC
20
UM
19
18
U–
Lw.
10%
Das Potentiometermodul muss grundsätzlich in der Spannungsteilerschaltung ausgewertet
werden.
L n .
90%
5–24 V
max. 0,5 A
DC
L _ .
100%
L≡.
freie Werte
