Zusätzliche Weghilfsschalter S1-S4
(Zusatzplatine)
Die Zusatzplatine ZW stellt Ausgänge für bis zu vier zusätzliche
bistabile Relais mit Erhalt des Schaltstatus im stromlosen Zustand als
Wegschalter bereit, die frei programmierbar sind.

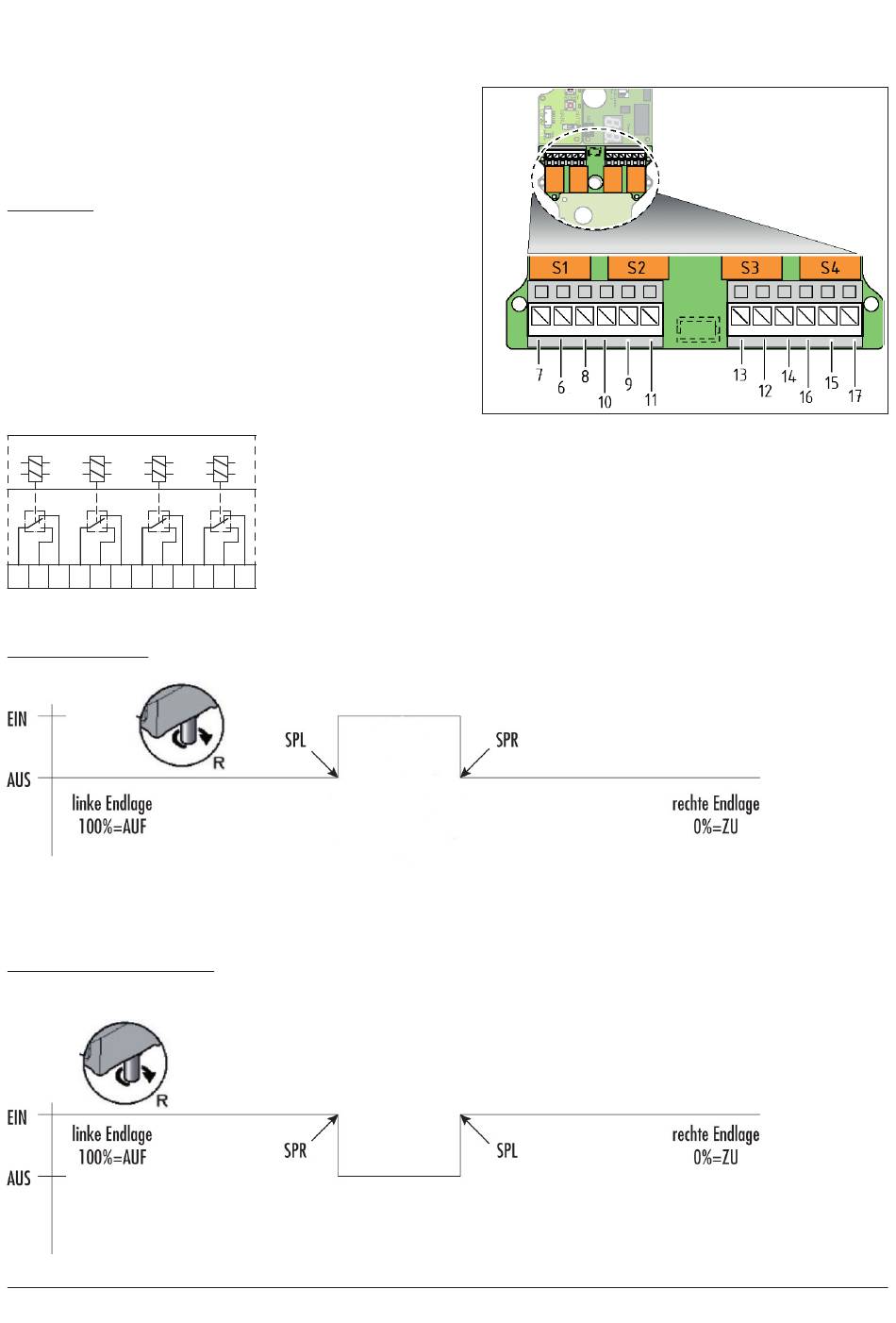

Schaltpunkte
Es können je Relais ein LINKER und ein RECHTER Schaltpunkt definiert
werden.
Beim Verfahren von LINKS nach RECHTS gilt für die Schaltpunkte:
- SPL Linker Schaltpunkt schaltet von AUS nach EIN
- SPR Rechter Schaltpunkt schaltet von EIN nach AUS
S1
S2
S3
Option
6 7 8 9 10 11 12 13 14 15 16 17
Beispiel Schaltmuster
Durch die Definition und Position dieser beiden Schaltpunkte können verschiedene Schaltmuster frei festgelegt werden.
Beispiel Schaltmuster invertiert
18
S4
Poti
Option
18 19 20
Tensor
