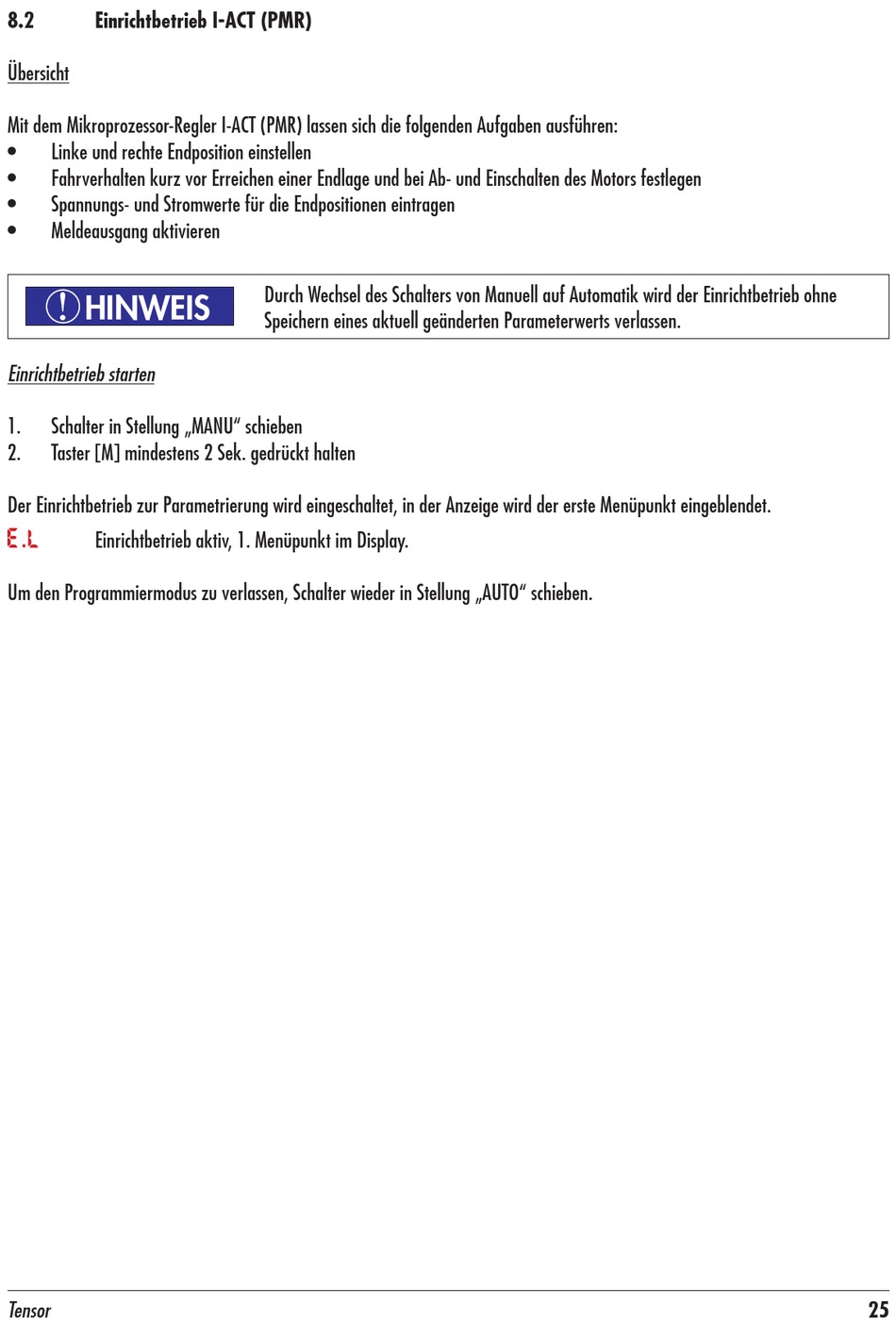

Einrichtbetrieb I-Act (Pmr) - Aris Tensor Original-Einbauanleitung Mit Betriebsanleitung

8.2

Einrichtbetrieb I-ACT (PMR)

Übersicht
Mit dem Mikroprozessor-Regler I-ACT (PMR) lassen sich die folgenden Aufgaben ausführen:
• Linke und rechte Endposition einstellen
• Fahrverhalten kurz vor Erreichen einer Endlage und bei Ab- und Einschalten des Motors festlegen
• Spannungs- und Stromwerte für die Endpositionen eintragen
• Meldeausgang aktivieren
!
HINWEIS
Einrichtbetrieb starten
1. Schalter in Stellung „MANU" schieben
2. Taster [M] mindestens 2 Sek. gedrückt halten
Der Einrichtbetrieb zur Parametrierung wird eingeschaltet, in der Anzeige wird der erste Menüpunkt eingeblendet.
E.L
Einrichtbetrieb aktiv, 1. Menüpunkt im Display.
Um den Programmiermodus zu verlassen, Schalter wieder in Stellung „AUTO" schieben.
Tensor
Durch Wechsel des Schalters von Manuell auf Automatik wird der Einrichtbetrieb ohne
Speichern eines aktuell geänderten Parameterwerts verlassen.
25
