4) Anderes Relais wählen
•
Taste [M] > 2 Sekunden drücken weiter siehe dann Punkt 2) oder 5)
5) Programmiermenü verlassen
•
In den AUTO Modus schalten.
!
HINWEIS
6.5

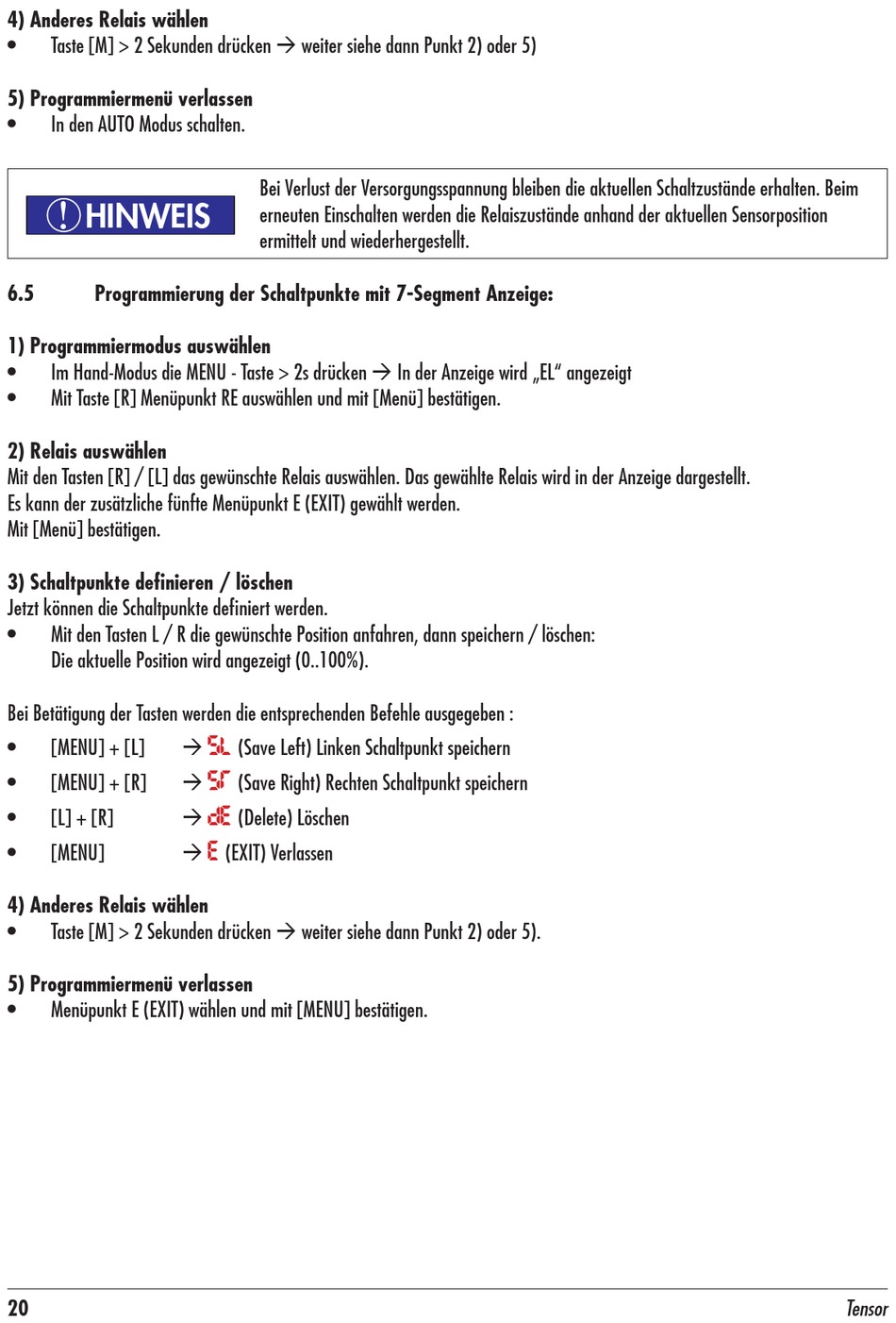

Programmierung der Schaltpunkte mit 7-Segment Anzeige:
1) Programmiermodus auswählen
•
Im Hand-Modus die MENU - Taste > 2s drücken In der Anzeige wird „EL" angezeigt
•
Mit Taste [R] Menüpunkt RE auswählen und mit [Menü] bestätigen.
2) Relais auswählen
Mit den Tasten [R] / [L] das gewünschte Relais auswählen. Das gewählte Relais wird in der Anzeige dargestellt.
Es kann der zusätzliche fünfte Menüpunkt E (EXIT) gewählt werden.
Mit [Menü] bestätigen.
3) Schaltpunkte definieren / löschen
Jetzt können die Schaltpunkte definiert werden.
•
Mit den Tasten L / R die gewünschte Position anfahren, dann speichern / löschen:
Die aktuelle Position wird angezeigt (0..100%).
Bei Betätigung der Tasten werden die entsprechenden Befehle ausgegeben :
•
[MENU] + [L]
•
[MENU] + [R]
•
[L] + [R]
•
[MENU]
4) Anderes Relais wählen
•
Taste [M] > 2 Sekunden drücken weiter siehe dann Punkt 2) oder 5).
5) Programmiermenü verlassen
•
Menüpunkt E (EXIT) wählen und mit [MENU] bestätigen.
20
Bei Verlust der Versorgungsspannung bleiben die aktuellen Schaltzustände erhalten. Beim
erneuten Einschalten werden die Relaiszustände anhand der aktuellen Sensorposition
ermittelt und wiederhergestellt.
SL
(Save Left) Linken Schaltpunkt speichern
St
(Save Right) Rechten Schaltpunkt speichern
dE
(Delete) Löschen
E
(EXIT) Verlassen
Tensor
