7.

Betrieb der Stellantriebe mit Mikroprozessor-Regler I-ACT (PMR)

7.1

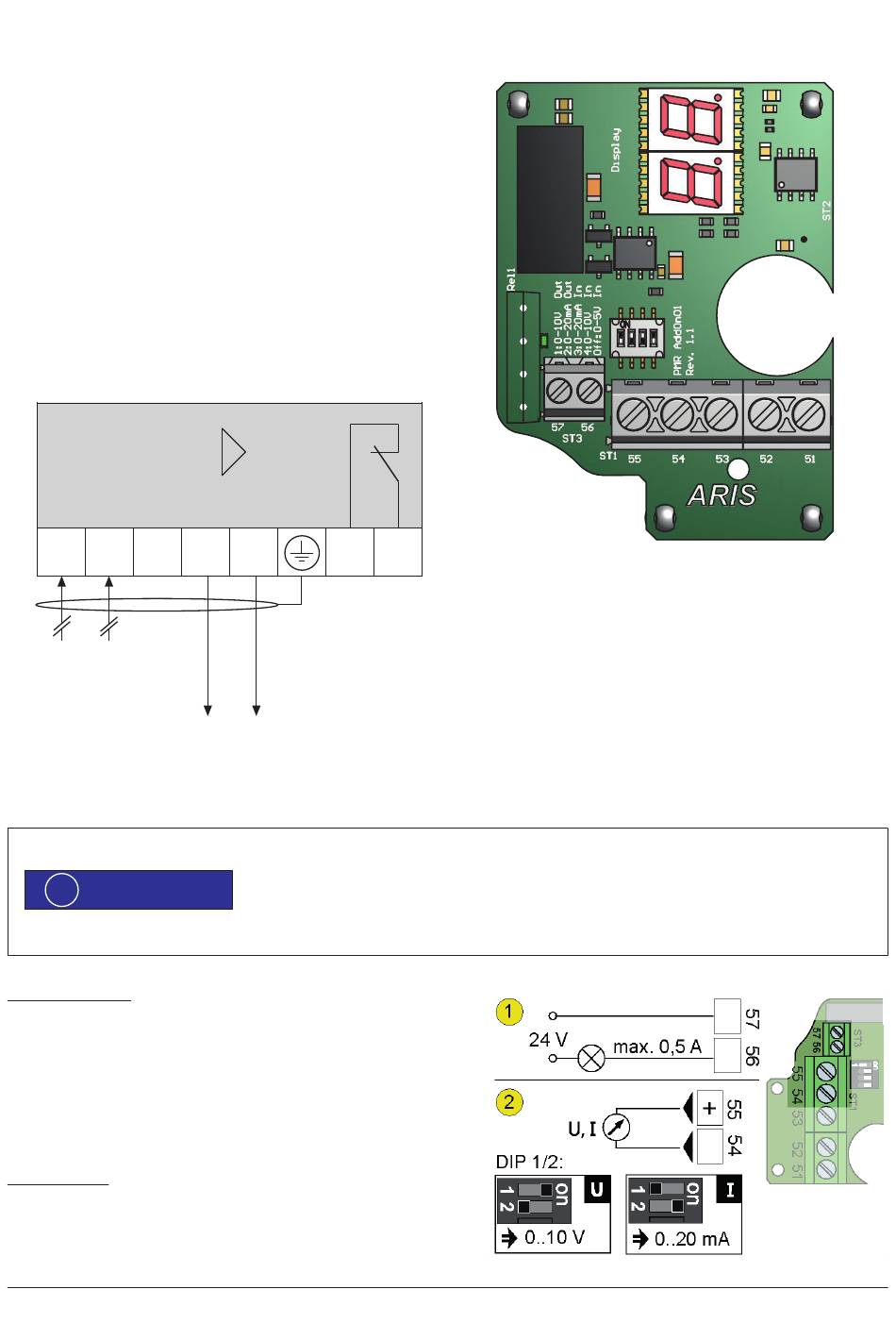

Schaltplan und Anschlussbelegung

57/56 Meldeausgang, potentialfreier Öffner, max. 200 V,
max. 0,5 A, max. 10 W
55 Istwertausgang +
54 Istwertausgang, Masse
53 + 5 V-Versorgung
52 Sollwerteingang +
51 Sollwerteingang, Masse
I-ACT
+
–
51 52 53
0(4)–20 mA (DC)
optional 0–10 V (DC)
optional 0–10 V (DC)
!
HINWEIS
Störmeldeausgang
Der Meldeausgang (1) Pin 56 / 57 arbeitet als potentialfrei
betätigter Öffner. Die Belastbarkeit des Kontakts ist
max. 200 V-Anschluss
max. 0,5 A
max. 10 W
Istwertausgang
Der Ausgang (2) an Pin 54 / Signalanschlüsse 55 stellt je nach DIP-
Schalterstellung eine Spannung oder einen Strom bereit.
Der Ausgang ist galvanisch von den übrigen Anschlüssen getrennt.
Tensor
– +
54 55
56
Störmelde-
ausgang
(potentialfrei)
0–20 mA (DC)
Alle Antriebe werden werksseitig voreingestellt. Bei Veränderung der DIP-Schalter sind die
hier aufgeführten Anweisungen zu beachten!
Die Funktion der Ein- und Ausgänge an Pin 51 bis 55 wird per DIP-Schalter festgelegt, siehe
Kapitel 7.2. Der Meldeausgang wird zur Betriebsüberwachung genutzt.
