4.5
Inbetriebnahme
4.5.1
Elektrischer Anschluss
WARNUNG
Antrieb wie folgt anschließen (Anschlussplan siehe Kapitel 4.5.2):
•
Schutzleiter der Versorgungsleitung an vorgesehenen Schutzleiteranschluss anschließen.
•
Für den Anschluss verbindlich ist jeweils der Anschlussplan im Antrieb.
Vor dem ersten Einschalten überprüfen Sie:
•
Ist der Antrieb äußerlich unbeschädigt?
•
Ist die mechanische Befestigung in Ordnung?
•
Ist der elektrische Anschluss ordnungsgemäß erfolgt?
•
Kontrolle, ob Stromart, Netzspannung und Frequenz mit den Motordaten (siehe Typenschilder auf Haube und im Antrieb)
übereinstimmen.
•
Kabelverschraubungen passend zur Anschlussleitung einsetzen.
•
Für Kleinspannungen sind separate, ggf. abgeschirmte Leitungen zu verwenden.
•
Vor Inbetriebnahme des Antriebes Endlagen programmieren.

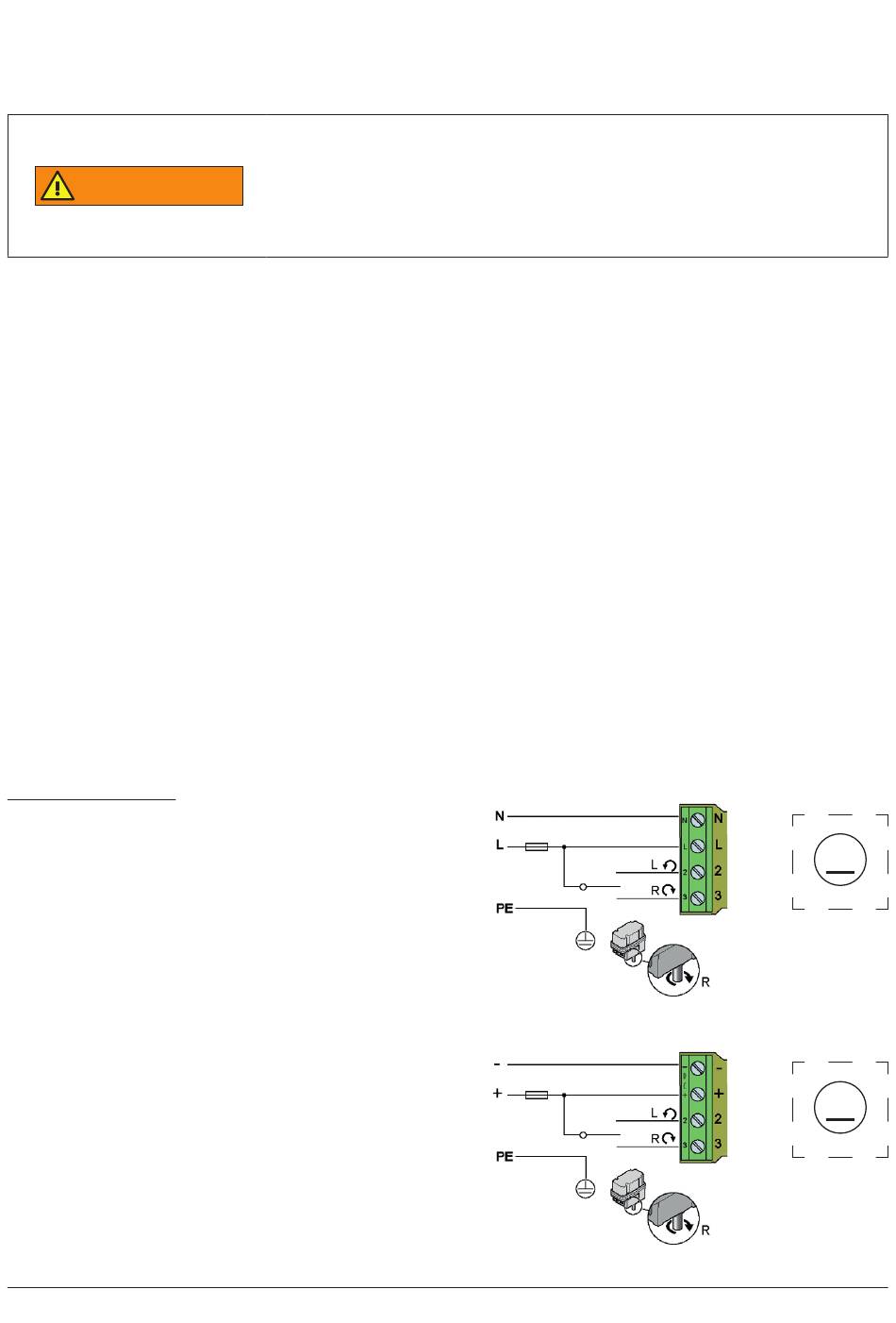

4.5.2
Schaltplan
Anschluss 85...265 V AC
N
Neutralleiter
L
Phase / Versorgung 85 ... 265 V AC
2
Steuerungsanschluss > Links drehend
3
Steuerungsanschluss > Rechts drehend
Die Erdung wird am Gehäuse des Stellantriebs angeschlossen.
–/+
Anschluss 24...48 V DC
2
Steuerungsanschluss > Links drehend
3
Steuerungsanschluss > Rechts drehend
12
Gefährliche Spannung: Stromschlag möglich!
•
Die Inbetriebnahme des Antriebs darf nur durch Fachpersonal erfolgen!
•
Vor dem Öffnen des Stellantriebes spannungsfrei schalten.
•
Bei der elektrischen Installation und Inbetriebnahme sind die geltenden
Vorschriften zu beachten.
Version 24/48 V DC
M
M
Tensor
