Programmierung Der Endlagen (Einrichtbetrieb) Ohne Optionsmodule - Aris Tensor Original-Einbauanleitung Mit Betriebsanleitung

!
HINWEIS
5.2

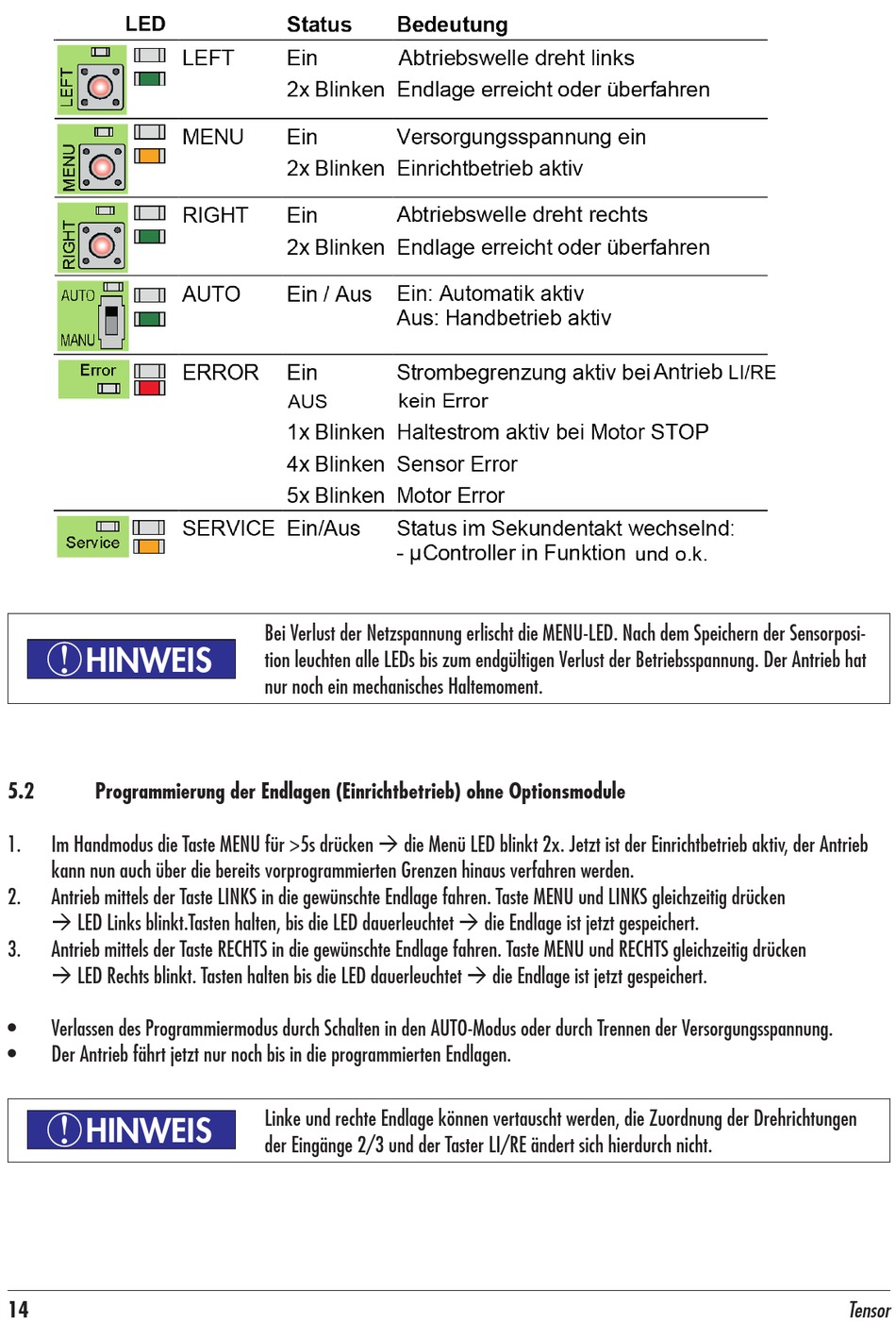

Programmierung der Endlagen (Einrichtbetrieb) ohne Optionsmodule

1. Im Handmodus die Taste MENU für >5s drücken  die Menü LED blinkt 2x. Jetzt ist der Einrichtbetrieb aktiv, der Antrieb
kann nun auch über die bereits vorprogrammierten Grenzen hinaus verfahren werden.
2. Antrieb mittels der Taste LINKS in die gewünschte Endlage fahren. Taste MENU und LINKS gleichzeitig drücken
 LED Links blinkt.Tasten halten, bis die LED dauerleuchtet  die Endlage ist jetzt gespeichert.
3. Antrieb mittels der Taste RECHTS in die gewünschte Endlage fahren. Taste MENU und RECHTS gleichzeitig drücken
 LED Rechts blinkt. Tasten halten bis die LED dauerleuchtet  die Endlage ist jetzt gespeichert.
• Verlassen des Programmiermodus durch Schalten in den AUTO-Modus oder durch Trennen der Versorgungsspannung.
• Der Antrieb fährt jetzt nur noch bis in die programmierten Endlagen.
!
HINWEIS
14
Bei Verlust der Netzspannung erlischt die MENU-LED. Nach dem Speichern der Sensorposi-
tion leuchten alle LEDs bis zum endgültigen Verlust der Betriebsspannung. Der Antrieb hat
nur noch ein mechanisches Haltemoment.
Linke und rechte Endlage können vertauscht werden, die Zuordnung der Drehrichtungen
der Eingänge 2/3 und der Taster LI/RE ändert sich hierdurch nicht.
