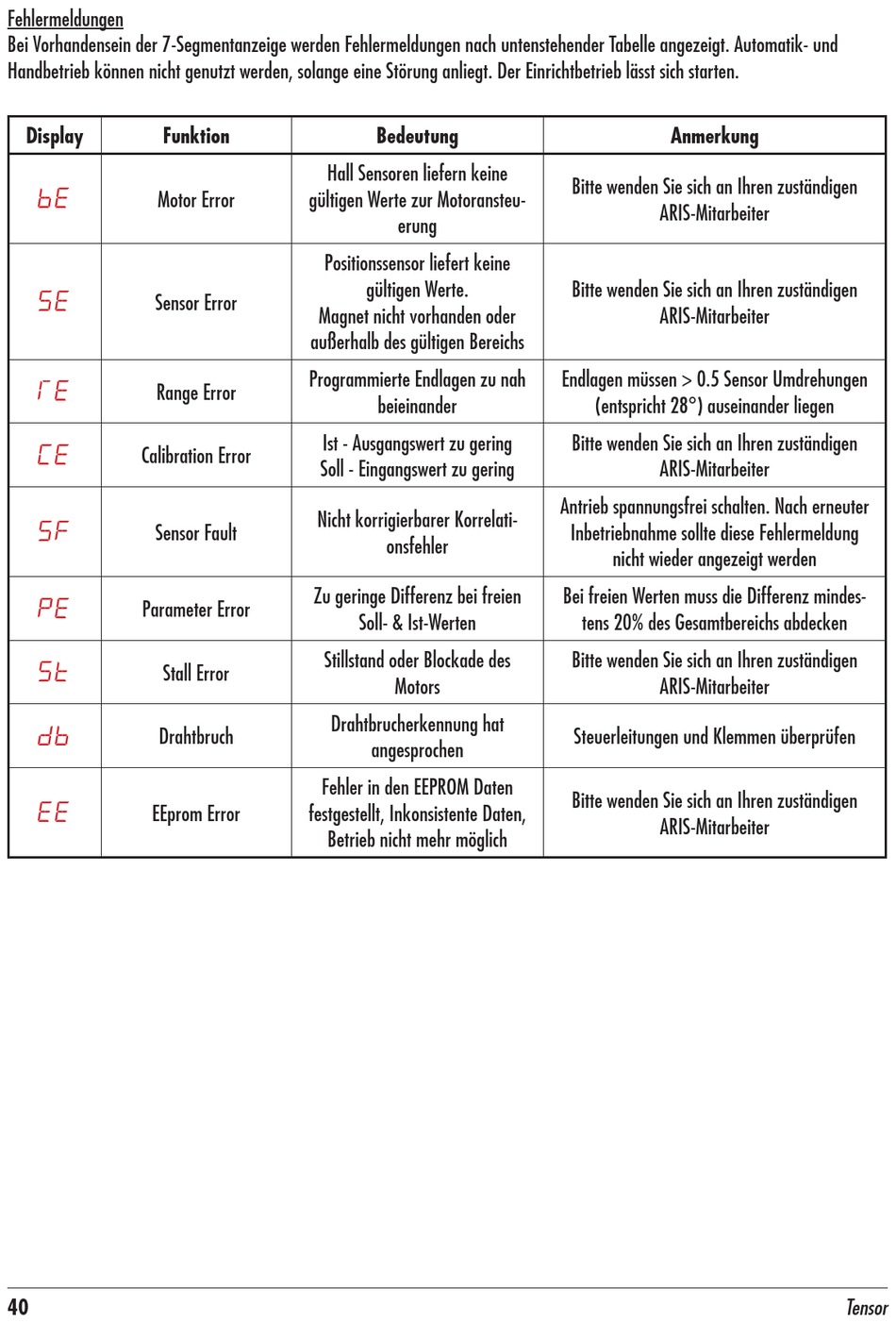

Fehlermeldungen
Bei Vorhandensein der 7-Segmentanzeige werden Fehlermeldungen nach untenstehender Tabelle angezeigt. Automatik- und
Handbetrieb können nicht genutzt werden, solange eine Störung anliegt. Der Einrichtbetrieb lässt sich starten.
Display Funktion
bE
Motor Error
SE
Sensor Error
iE
Range Error
CE
Calibration Error
sF
Sensor Fault
PE
Parameter Error
st
Stall Error
db
Drahtbruch
EE
EEprom Error
40

Bedeutung

Hall Sensoren liefern keine
gültigen Werte zur Motoransteu-
erung
Positionssensor liefert keine
gültigen Werte.
Magnet nicht vorhanden oder
außerhalb des gültigen Bereichs
Programmierte Endlagen zu nah
beieinander
Ist - Ausgangswert zu gering
Soll - Eingangswert zu gering
Nicht korrigierbarer Korrelati-
onsfehler
Zu geringe Differenz bei freien
Soll- & Ist-Werten
Stillstand oder Blockade des
Motors
Drahtbrucherkennung hat
angesprochen
Fehler in den EEPROM Daten
festgestellt, Inkonsistente Daten,
Betrieb nicht mehr möglich

Anmerkung

Bitte wenden Sie sich an Ihren zuständigen
ARIS-Mitarbeiter
Bitte wenden Sie sich an Ihren zuständigen
ARIS-Mitarbeiter
Endlagen müssen > 0.5 Sensor Umdrehungen
(entspricht 28°) auseinander liegen
Bitte wenden Sie sich an Ihren zuständigen
ARIS-Mitarbeiter
Antrieb spannungsfrei schalten. Nach erneuter
Inbetriebnahme sollte diese Fehlermeldung
nicht wieder angezeigt werden
Bei freien Werten muss die Differenz mindes-
tens 20% des Gesamtbereichs abdecken
Bitte wenden Sie sich an Ihren zuständigen
ARIS-Mitarbeiter
Steuerleitungen und Klemmen überprüfen
Bitte wenden Sie sich an Ihren zuständigen
ARIS-Mitarbeiter
