Einstellungen
10.1

(1.10.3.5) Funktion 3

Siehe "10.1 (1.10.1.3) Funktion 1"
10.1

(1.10.4) Digital 2

Siehe "10.1 (1.10.3) Digital 1".
10.1

(1.10.5) Summer

Den Summer können Sie mit den folgenden Parametern einstellen.
10.1

(1.10.5.1) TEST

Den Funktionstest des Summers können Sie aktivieren oder deaktivieren. Dies betrifft nur
den manuell durchgeführten Test und nicht den zyklischen Selbsttest des Gerätes:
Der manuelle Test lässt den Summer ertönen.
•ein
Der manuelle Test lässt den Summer nicht ertönen.
•aus
10.1

(1.10.5.2) Funktion 1

Siehe "10.1 (1.10.1.3) Funktion 1".
10.1

(1.10.5.3) Funktion 2

Siehe "10.1 (1.10.1.3) Funktion 1".
10.1 (1.10.5.4) Funktion 3
Siehe "10.1 (1.10.1.3) Funktion 1".
10.1

(1.10.6) Analog

Den analogen Ausgang können Sie mit den folgenden Parametern einstellen.
10.1

(1.10.6.1) Modus

Den Betriebsmodus des analogen Ausgangs können Sie auf die folgenden Werte ein-
.
stellen
X1
Stromausgang
M A
+
Zulässige Bürde ≤ 600 Ω
•0-20 mA
Zulässige Bürde ≤ 600 Ω
•4-20 mA
Zulässige Bürde ≤ 4 kΩ
•0-400 μA
37
X1
Einstellungen
X1
Spannungsausgang
M
V
+
Zulässige Bürde ≥ 1 kΩ
•0-10 V
Zulässige Bürde ≥ 1 kΩ
•2-10 V
10.1

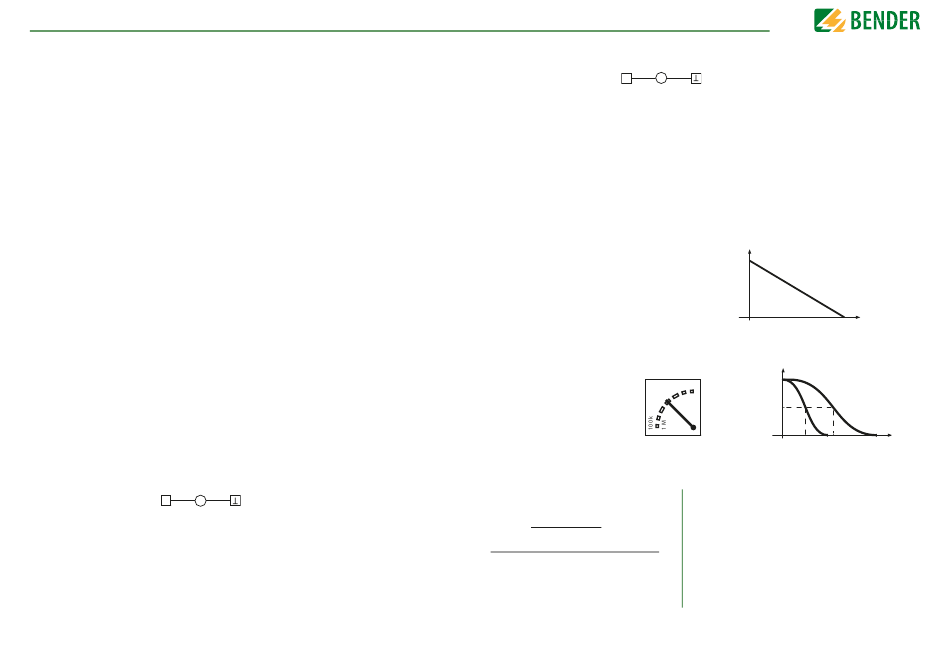

(1.10.6.2) Skalenmitte

Wählen Sie die geeignete Skalenmitte. Sie können die folgenden Parameter einstellen:
Das Schaltsignal verhält sich linear zum Isolationswiderstand im
•Linear
angegebenen Messbereich.
Das Schaltsignal verhält sich analog zu der Skalenmitte von 28 kΩ
•28 kΩ
bzw. 120 kΩ auf einem Messinstrument.
•120 kΩ
Ω
28 kΩ
Berechnung des Isolationswiderstandes über den Analogausgang:
(A - A ) * R
R = 2 1 SKM - R
F SKM
A - A
3 1
A = Messwert Analogausgang
3
R = 28 kΩ oder 120 kΩ/Skalenmitte
SKM
R = Isolationsfehler in kΩ
F
X1
20 mA / 400 µA I/U
10 V
0 mA / 4 mA
0 V / 2 V
10 kΩ 1 MΩ
20 mA / 400 µA I/U
100
10 V
1 k
28 kΩ 120 kΩ
120 kΩ
0 mA / 4 mA
0 V / 2 V
100 Ω
Unterer Wert Oberer Wert
Analogausgang A Analogausgang A
1
0 mA 20 mA
4 mA 20 mA
0 µA 400 µA
0 V 10 V
2 V 10 V
iso685-D_D00022_06_M_XXDE/04.2017
