Anschluss

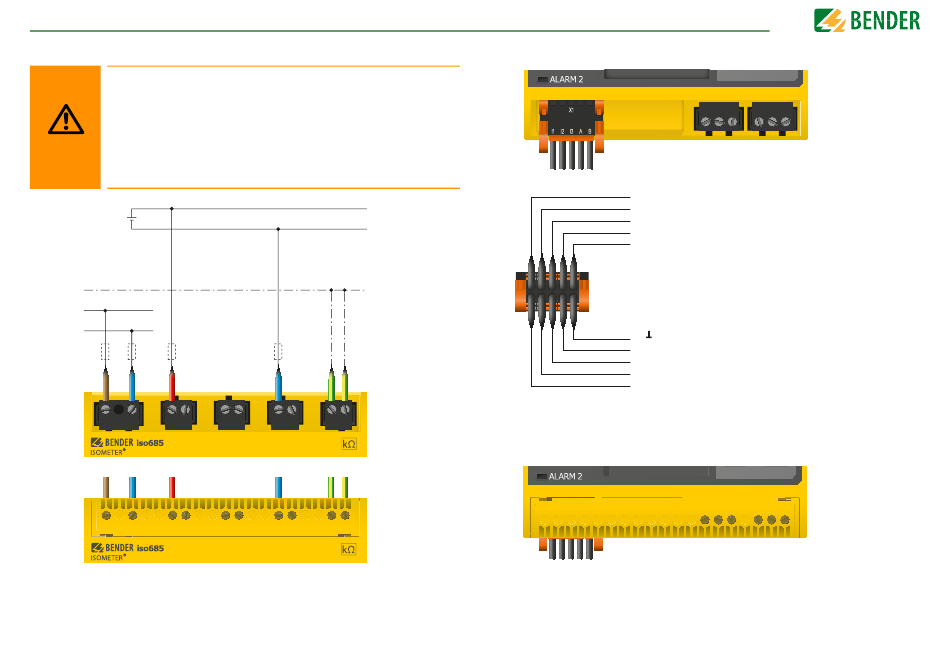

6.4 Anschluss an ein DC-Netz

Gefahr von Verletzungen, Bränden und Sachschäden durch
Kurzschluss!
Entsprechend DIN VDE 0100-430 können Sie auf Schutzeinrichtungen
zum Schutz bei Kurzschluss für die Ankopplung der Klemmen L1/+, L2 und
L3/- an das zu überwachende IT-System verzichten, wenn die Leitung oder
WARNUNG
das Kabel so ausgeführt ist, dass die Gefahr eines Kurzschlusses auf ein
Mindestmaß beschränkt ist. Achten Sie auf kurz- und erdschlussfeste
Verlegung.
U
n
U
S
Klemmenabdeckung anbringen und sicher einrasten
Bei Systemen > 690 V und Überspannungskategorie III ist eine Sicherung für
den Anschluss an das zu überwachende Netz vorzusehen.
Empfehlung: 2A-Sicherungen.
20
Anschluss

6.5 Anschluss der X1-Schnittstelle

L+
L-
PE
Klemmenabdeckung anbringen und sicher einrasten
I1 Eingang 1
I2 Eingang 2
I3
Eingang 3
A
RS-485 A
B RS-485 B
Masse
M+ Analogausgang
Q2 Ausgang 2
Q1
Ausgang 1
Elektr. Überlastschutz.
+ + 24 V
Autom. Abschaltung bei Kurz-
schluss und Transiente (rücksetzbar)
