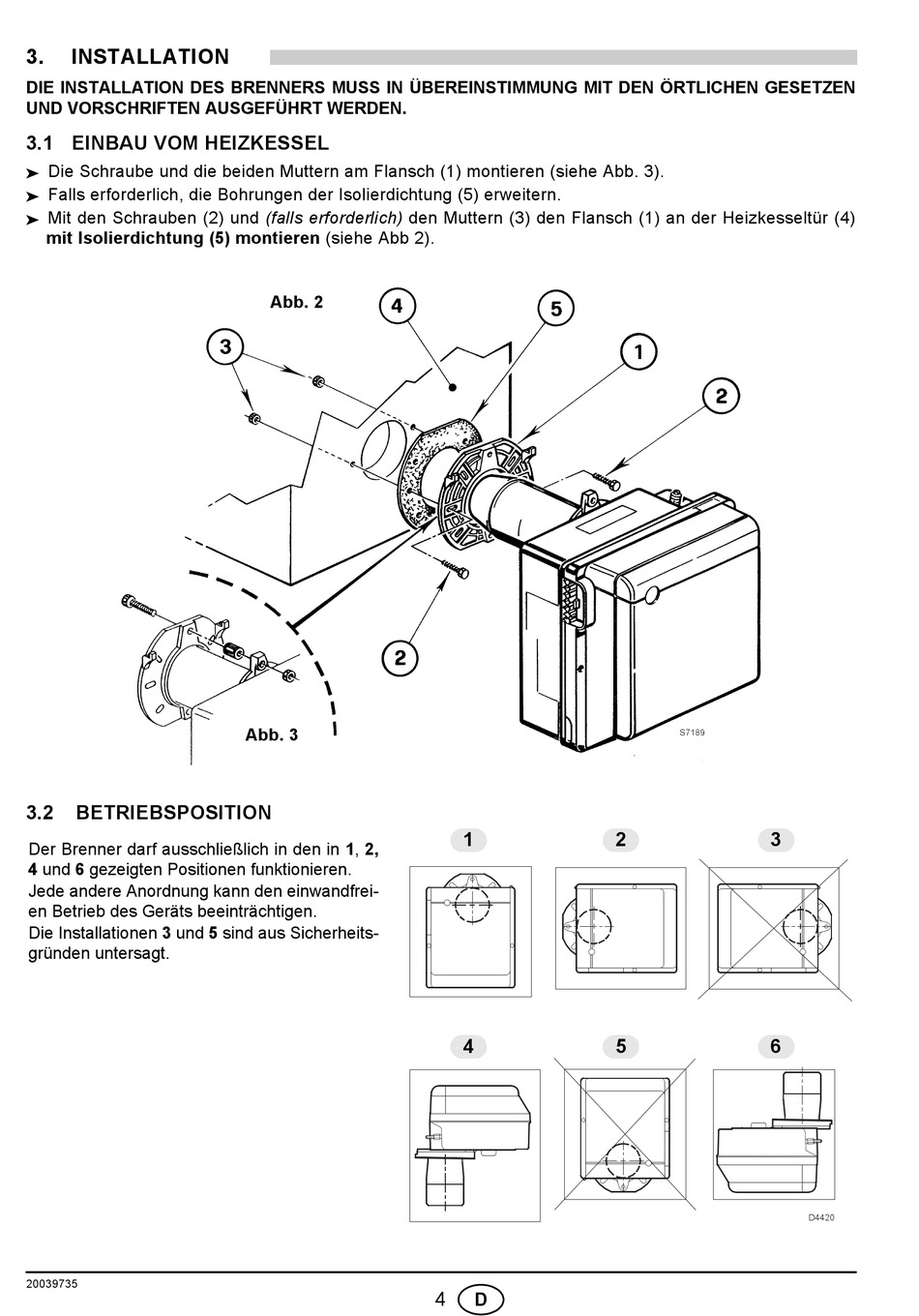

3.
INSTALLATION
DIE INSTALLATION DES BRENNERS MUSS IN ÜBEREINSTIMMUNG MIT DEN ÖRTLICHEN GESETZEN
UND VORSCHRIFTEN AUSGEFÜHRT WERDEN.
3.1 EINBAU VOM HEIZKESSEL
Die Schraube und die beiden Muttern am Flansch (1) montieren (siehe Abb. 3).
Falls erforderlich, die Bohrungen der Isolierdichtung (5) erweitern.
Mit den Schrauben (2) und (falls erforderlich) den Muttern (3) den Flansch (1) an der Heizkesseltür (4)
mit Isolierdichtung (5) montieren (siehe Abb 2).
3.2
BETRIEBSPOSITION
Der Brenner darf ausschließlich in den in 1, 2,
4 und 6 gezeigten Positionen funktionieren.
Jede andere Anordnung kann den einwandfrei-
en Betrieb des Geräts beeinträchtigen.
Die Installationen 3 und 5 sind aus Sicherheits-
gründen untersagt.
20039735
Abb. 2
Abb. 3
1
4
4
D
S7189
2
3
5
6
D4420
