3.
INSTALLATION
DIE INSTALLATION DES BRENNERS MUSS IN ÜBEREINSTIMMUNG MIT DEN ÖRTLICHEN GESETZEN
UND VORSCHRIFTEN AUSGEFÜHRT WERDEN.

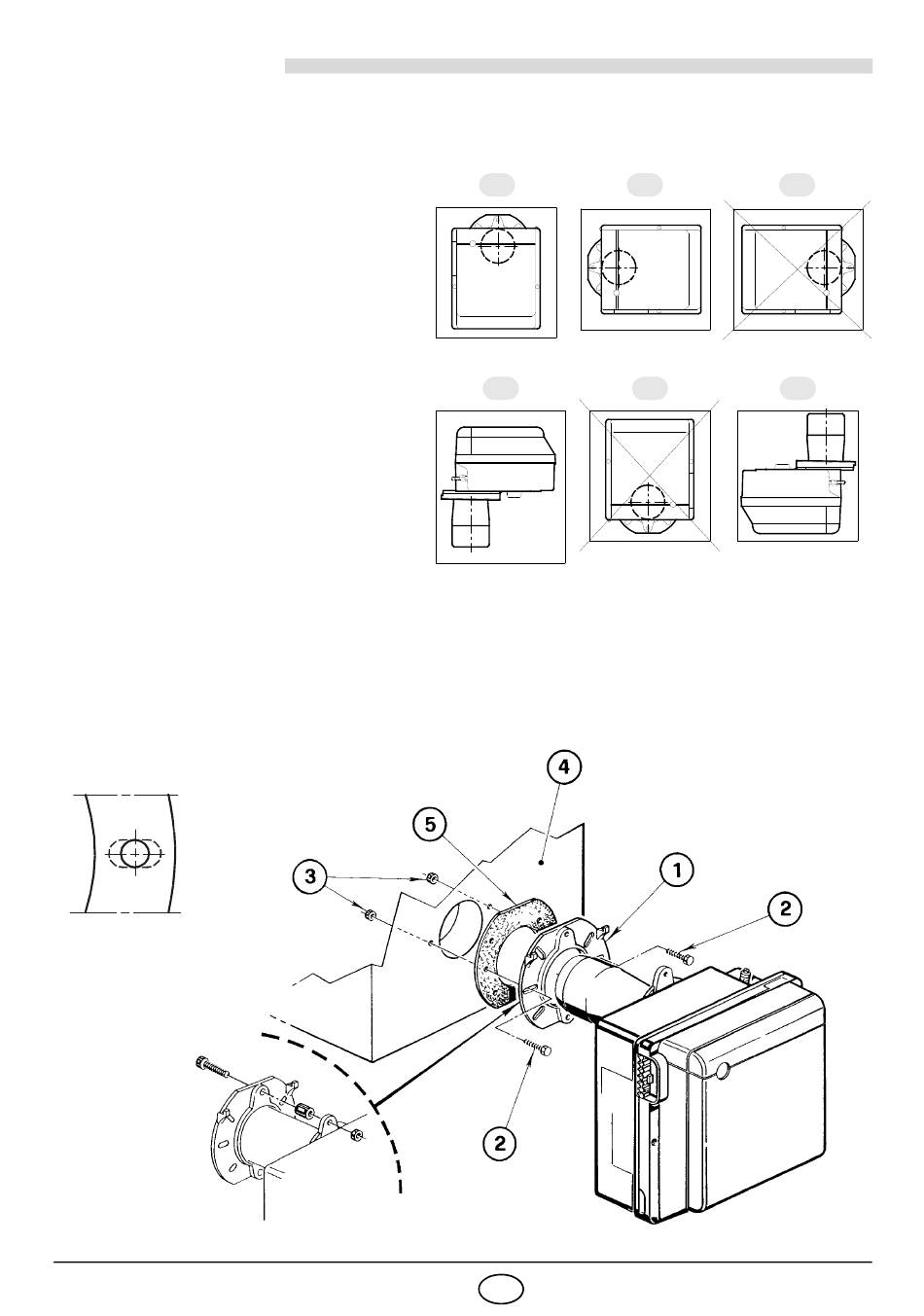

3.1
BETRIEBSPOSITION
Il Der Brenner darf ausschließlich in den in 1,
2, 4 und 6 gezeigten Positionen funktionieren.
Jede andere Anordnung kann den einwand-
freien Betrieb des Geräts beeinträchtigen.
Die Installationen 3 und 5 sind aus Sicher-
heitsgründen untersagt.
3.2
BRENNERMONTAGE
Zur Installation des Brenners am Heizkessel sind folgende Vorgänge auszuführen:
Die Schraube und die beiden Muttern am Flansch (1) montieren, (siehe Abb. 3).
Falls erforderlich, die Bohrungen der Isolierdichtung (5) erweitern, (siehe Abb. 4).
Mit den Schrauben (2) und (falls erforderlich) den Muttern (3) den Flansch (1) an der Kesseltür (4) mit
Isolierdichtung (5) montieren, (siehe Abb 2).
Abb. 4
D5012
3023
1
Abb. 3
3
2
4
5
D
3
6
D4420
Abb. 2
S7209
