... 6 Elektrische Anschlüsse
Anschlussbelegung TZIDC-210, TZIDC-220
A Grundgerät

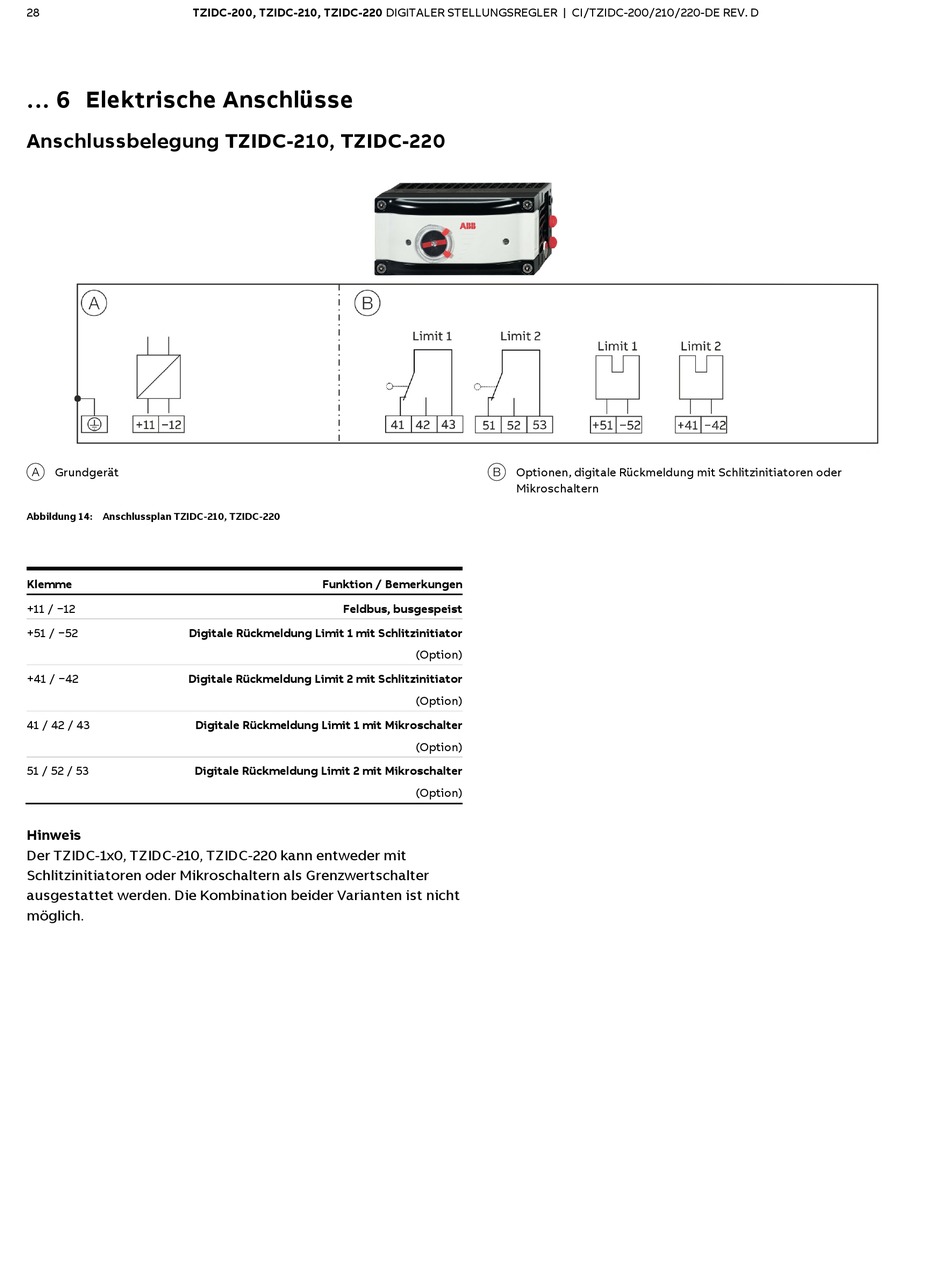

Abbildung 14: Anschlussplan TZIDC-210, TZIDC-220
Change from one to two columns
Klemme
+11 / −12
+51 / −52 Digitale Rückmeldung Limit 1 mit Schlitzinitiator
+41 / −42 Digitale Rückmeldung Limit 2 mit Schlitzinitiator
41 / 42 / 43 Digitale Rückmeldung Limit 1 mit Mikroschalter
51 / 52 / 53 Digitale Rückmeldung Limit 2 mit Mikroschalter
Hinweis
Der TZIDC-1x0, TZIDC-210, TZIDC-220 kann entweder mit
Schlitzinitiatoren oder Mikroschaltern als Grenzwertschalter
ausgestattet werden. Die Kombination beider Varianten ist nicht
möglich.
B Optionen, digitale Rückmeldung mit Schlitzinitiatoren oder
Funktion / Bemerkungen
Feldbus, busgespeist
(Option)
(Option)
(Option)
(Option)
Mikroschaltern
