A B B M E A S U R E M E N T & A N A L Y T I C S | S I L - S I C H E R H E I T S H A N D B U C H | S M / T Z I D C / T Z I D C - 2 0 0 / S I L - D E R E V . G
Seite 1

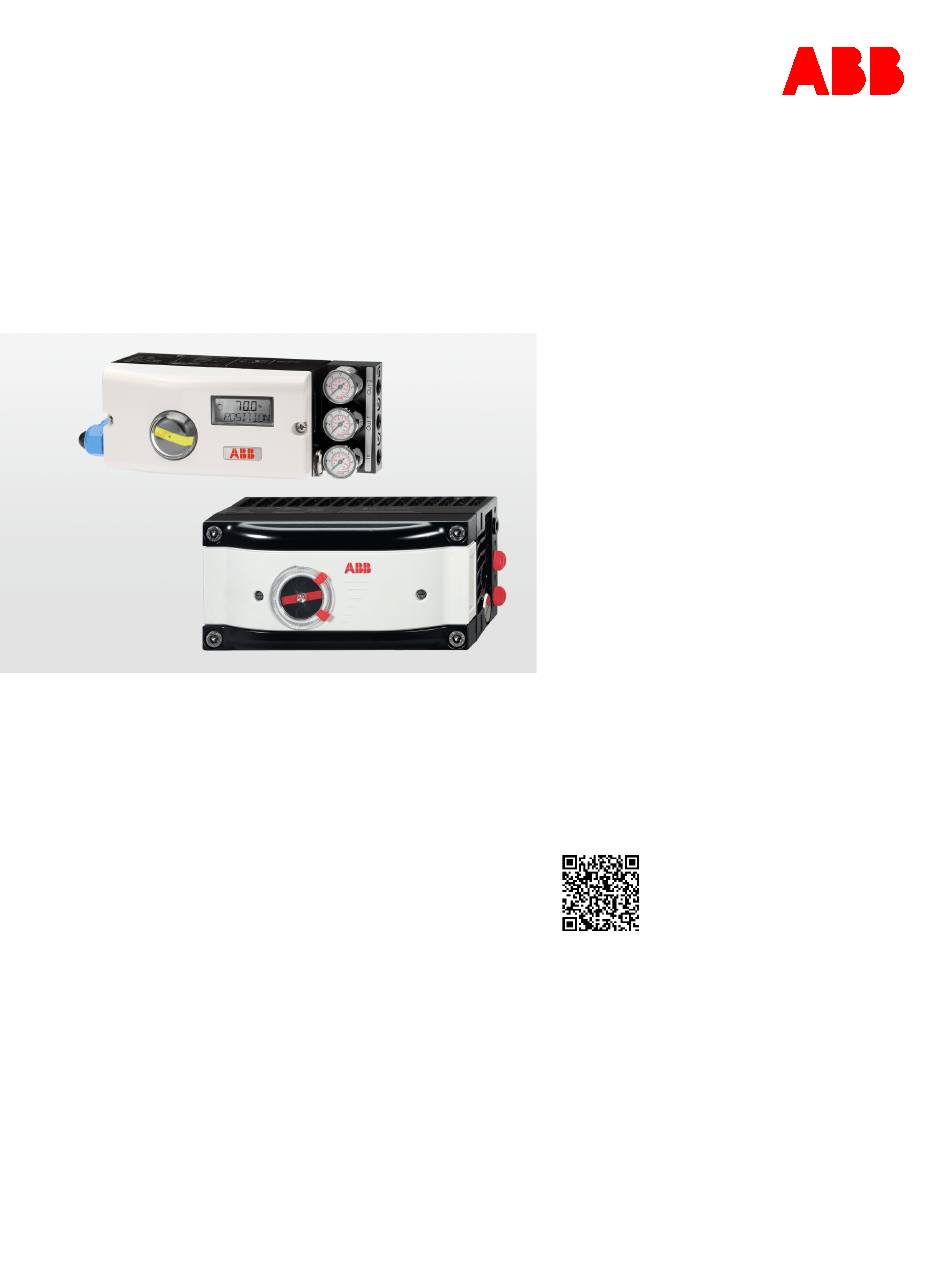

Zusätzliche Dokumentation zum TZIDC / TZIDC-200 digitale Stellungsregler. steht kostenlos unter www.abb.de/stellungsregler zum Download zur Verfügung. Der TZIDC / TZIDC-200 ist ein intelligenter Alternativ einfach diesen Code scannen: digitaler Stellungsregler mit HART Kommunikation. Dieses Dokument muss in Verbindung mit den zugehörigen Betriebsanleitungen angewendet...
Seite 2
TZIDC / TZIDC-200 DIGITALER STELLUNGSREGLER | SM/TZIDC/TZIDC-200/SIL-DE REV. G Inhaltsverzeichnis Anwendungsbereich ................... 3 Zweck der Anleitung .................. 4 Mitgeltende Dokumente ................4 Sicherheitsdaten-Übersicht ..............5 Akronyme und Abkürzungen ..............6 Sicherheitsfunktion ..................7 Sicherheitsbetriebsbeschränkungen ............8 Regelmäßiger Proof-Test und regelmäßige Wartung ......9 Proof-Test 1 ........................
Seite 3
"wird entlüftet"- oder "wird blockiert"-Verhalten. Die SIL-Sicherheitsfunktion ist auf die folgende Version begrenzt: "Einfachwirkend, Stellantrieb wird entlüftet" in Verbindung mit pneumatischen ausfallsicheren Antrieben mit Federrückstellmechanismus. Die folgende Tabelle gibt die sicherheitsgesteuerten Funktionen der Stellungsregler TZIDC und EDP300 von ABB zu informativen Vergleichszwecken an: Sicherheitsfunktion Unterstützt durch...
Seite 4
TZIDC / TZIDC-200 DIGITALER STELLUNGSREGLER | SM/TZIDC/TZIDC-200/SIL-DE REV. G 2 Zweck der Anleitung 3 Mitgeltende Dokumente Die folgenden entsprechenden Produktdokumente müssen Dieses SIL-Sicherheitshandbuch dient dazu, wichtige zusätzlich zu diesem SIL-Sicherheitshandbuch berücksichtigt erforderliche Informationen für die Integration dieses Produkts werden: in ein sicherheitsbezogenes System entsprechend den...
Seite 5
Sicherheitsbezogenes Ausgangssignal Y1 / OUT1 Sicherer Zustand Der sichere Zustand ist definiert als die Druckdifferenz zwischen dem Stelldruck des TZIDC-I/P-Moduls und dem angeschlossenen Antrieb im Vergleich zum Atmosphärendruck von 0 bar. Sicherheitsfunktion(en) Der Sollwert 0 mA entlüftet Y1/OUT1 um den sicheren Zustand zu erwirken und die angeschlossene Antriebs/Ventil- Baugruppe wird in die sichere Position OFFEN oder GESCHLOSSEN bewegt..
Seite 6
TZIDC / TZIDC-200 DIGITALER STELLUNGSREGLER | SM/TZIDC/TZIDC-200/SIL-DE REV. G 5 Akronyme und Abkürzungen IEC 61508 Internationale Norm „Functional safety of electrical/electronic/programmable electronic safety-related systems“ IEC 61511 Internationale Norm „Functional safety – safety instrumented systems for the process industry sector“ Sicherheitsintegrität Die Wahrscheinlichkeit, dass ein Sicherheitssystem seine festgelegten Sicherheitsfunktionen unter den angegebenen Bedingungen zufriedenstellend erfüllt.
Seite 7
TZIDC / TZIDC-200 DIGITALER STELLUNGSREGLER | SM/TZIDC/TZIDC-200/SIL-DE REV. G 6 Sicherheitsfunktion Die Komponenten des Stellungsreglers enthalten keine Die Sicherheitsfunktion wird aktiviert, wenn das elektrische spezifischen Komponenten mit einer reduzierten 4 bis 20 mA Stellsignal auf 0 mA eingestellt wird. Das 0 mA-...
Seite 8
TZIDC / TZIDC-200 DIGITALER STELLUNGSREGLER | SM/TZIDC/TZIDC-200/SIL-DE REV. G 7 Sicherheitsbetriebsbeschränkungen Die folgenden Beschränkungen müssen bei der Verwendung des Stellungsreglers für SIL-Sicherheitsanwendungen berücksichtigt werden: • Nur das 4 bis 20 mA Stellsignal wird für die Sicherheitsfunktion verwendet. Alle anderen Eingänge sind nicht Teil der Sicherheitsfunktion.
Seite 9
TZIDC / TZIDC-200 DIGITALER STELLUNGSREGLER | SM/TZIDC/TZIDC-200/SIL-DE REV. G 8 Regelmäßiger Proof-Test und regelmäßige Wartung Proof-Test 2 Der Proof-Test nach IEC 61508 und IEC 61511 muss durchgeführt werden, um gefahrbringende Fehler zu erkennen. Erkennt etwa 95 % der möglichen gefahrbringenden Ausfälle.
Seite 10
TZIDC / TZIDC-200 DIGITALER STELLUNGSREGLER | SM/TZIDC/TZIDC-200/SIL-DE REV. G 10 Produktidentifikation 9 Installation, Inbetriebnahme und Konfiguration Gerät Der Stellungsregler muss von ausgebildetem Personal mit Ausführung Beschreibung HW-Version allgemeinen Kenntnissen der Anwendung von Stellungsreglern, TZIDC Digitaler Stellungsregler 05.xx speziellen Kenntnissen der damit verbundenen...
Seite 11
TZIDC / TZIDC-200 DIGITALER STELLUNGSREGLER | SM/TZIDC/TZIDC-200/SIL-DE REV. G 11 FMEDA-Ausfalldaten Dieses Kapitel enthält eine Zusammenfassung der Ausfallkategorie Ausfallraten (in FIT*) probabilistischen Schätzung von Ausfalldaten nach „FMEDA Ausfallsicher, erkannt (λSD) Report ABB 07/07-40 R016 Version V1, Revision R0“ (Exida.com Ausfallsicher, nicht erkannt (λSU) GmbH).
Seite 12
TZIDC / TZIDC-200 DIGITALER STELLUNGSREGLER | SM/TZIDC/TZIDC-200/SIL-DE REV. G 12 PFD Berechnung Die PFD -Berechnung muss auf der Grundlage bestimmter Für eine allgemein anerkannte Verteilung der PFD-Werte über wichtiger Variablen erfolgen, einschließlich: den Sensorteil, den Logiksystemteil und die und die...
Seite 13
TZIDC / TZIDC-200 DIGITALER STELLUNGSREGLER | SM/TZIDC/TZIDC-200/SIL-DE REV. G Notizen...
Seite 14
TZIDC / TZIDC-200 DIGITALER STELLUNGSREGLER | SM/TZIDC/TZIDC-200/SIL-DE REV. G Notizen...
Seite 15
TZIDC / TZIDC-200 DIGITALER STELLUNGSREGLER | SM/TZIDC/TZIDC-200/SIL-DE REV. G Notizen...
