SAFETYTEST EMB2 Bedienungsanleitung
_________________________________________________________________________

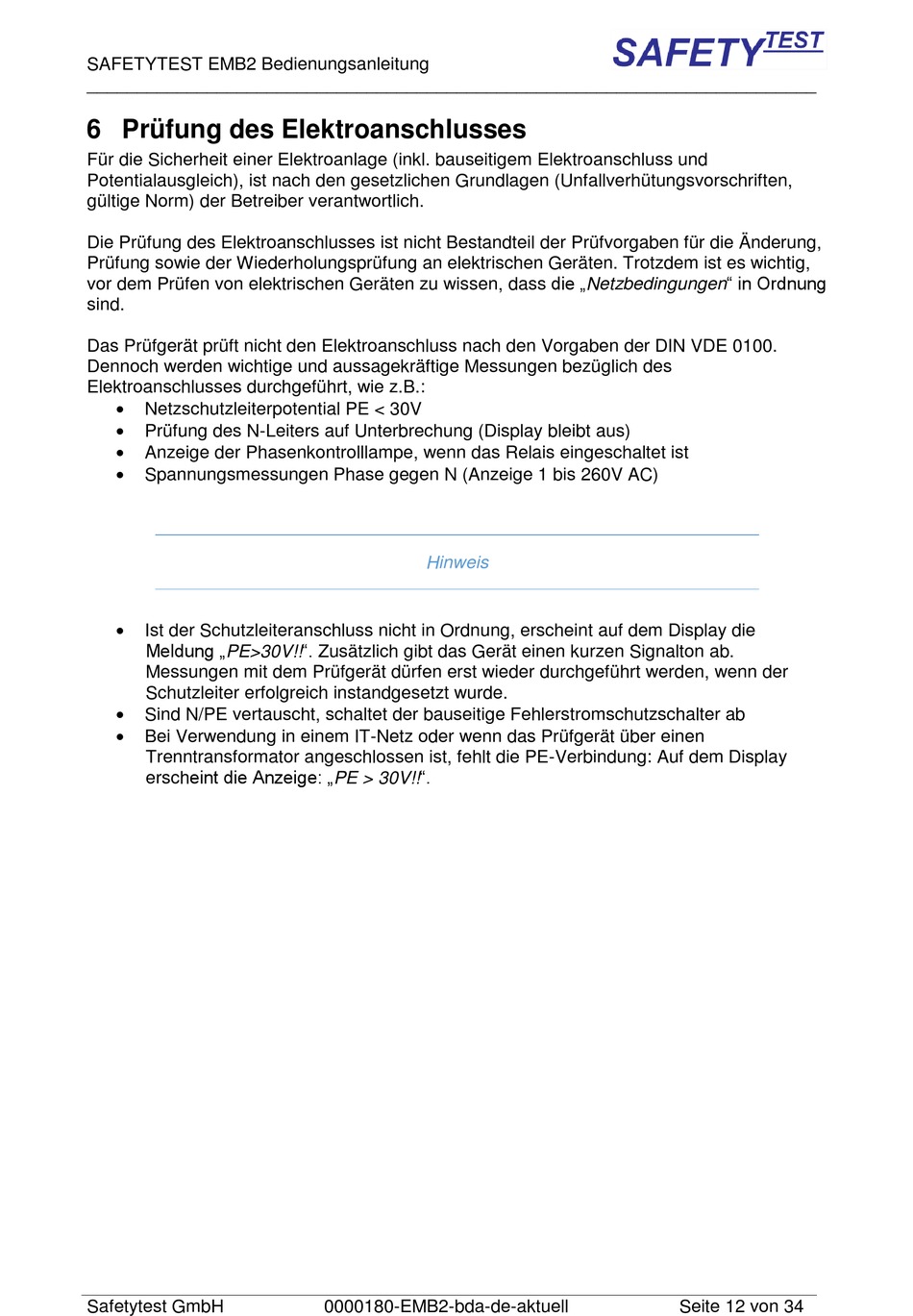

6 Prüfung des Elektroanschlusses
Für die Sicherheit einer Elektroanlage (inkl. bauseitigem Elektroanschluss und
Potentialausgleich), ist nach den gesetzlichen Grundlagen (Unfallverhütungsvorschriften,
gültige Norm) der Betreiber verantwortlich.
Die Prüfung des Elektroanschlusses ist nicht Bestandteil der Prüfvorgaben für die Änderung,
Prüfung sowie der Wiederholungsprüfung an elektrischen Geräten. Trotzdem ist es wichtig,
vor dem Prüfen von elektrischen Geräten zu wissen, dass die „Netzbedingungen" in Ordnung
sind.
Das Prüfgerät prüft nicht den Elektroanschluss nach den Vorgaben der DIN VDE 0100.
Dennoch werden wichtige und aussagekräftige Messungen bezüglich des
Elektroanschlusses durchgeführt, wie z.B.:
Netzschutzleiterpotential PE < 30V
Prüfung des N-Leiters auf Unterbrechung (Display bleibt aus)
Anzeige der Phasenkontrolllampe, wenn das Relais eingeschaltet ist
Spannungsmessungen Phase gegen N (Anzeige 1 bis 260V AC)
Ist der Schutzleiteranschluss nicht in Ordnung, erscheint auf dem Display die
Meldung „PE>30V!!". Zusätzlich gibt das Gerät einen kurzen Signalton ab.
Messungen mit dem Prüfgerät dürfen erst wieder durchgeführt werden, wenn der
Schutzleiter erfolgreich instandgesetzt wurde.
Sind N/PE vertauscht, schaltet der bauseitige Fehlerstromschutzschalter ab
Bei Verwendung in einem IT-Netz oder wenn das Prüfgerät über einen
Trenntransformator angeschlossen ist, fehlt die PE-Verbindung: Auf dem Display
erscheint die Anzeige: „PE > 30V!!".
Safetytest GmbH
Hinweis
0000180-EMB2-bda-de-aktuell
Seite 12 von 34
