Tabelle 4-1 12-Abltg-Elektroden-Platzierung (Fortsetzung)
AHA-Bezeich-
nung
2 V2 gelb
3 V3 grün
4 V4 blau
5 V5 orange
6 V6 lila
7 LA schwarz
8 LL
9 RL grün
10 RA weiß

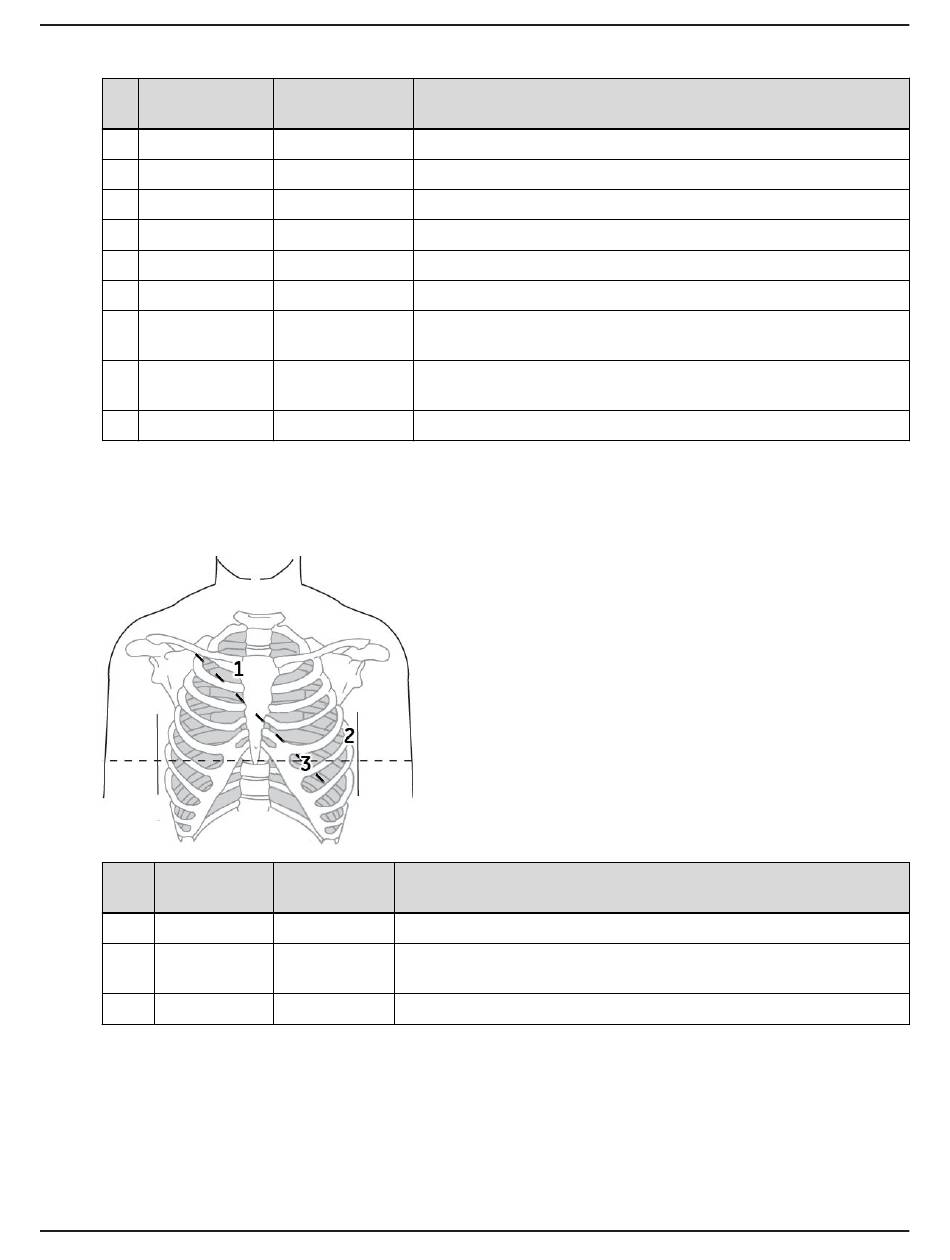

4.2.1.2 NEHB-Platzierung

Zur Aufnahme eines NEHB-EKG die standardmäßige Platzierung für 12-Ableitung-Elektrode sowie die
auf der folgenden Abbildung gezeigten Artikele 1 und 2 verwenden.
AHA-Bezeich-
nung
1 A1 orange
2 A2 orange
3 V4 blau
4.2.2 Platzierung für 12-Ableitung-Belastungs-EKG
Um ein standardmäßiges 12-Ablt-Belastungs-EKG aufzuzeichnen, die in der folgenden Abbildung
gezeigte Platzierung verwenden.
2053535-014 Revision R
IEC-Bezeichnung Beschreibung
C2 gelb Vierter Interkostalraum am linken Sternalrand
C3 grün Mittig zwischen den Punkten 2 und 4
C4 braun Medioklavikularlinie im fünften Interkostalraum
C5 schwarz Vordere Axillarlinie auf derselben horizontalen Höhe wie 4
C6 lila Mittlere Axillarlinie auf derselben Höhe wie 4 und 5
L gelb Linker Deltamuskel
F grün Über dem linken Knöchel (Alternative Platzierung, am Oberschenkel, so
nah wie möglich am Torso)
N schwarz Über dem rechten Knöchel (Alternative Platzierung, am Oberschenkel,
so nah wie möglich am Torso)
R rot Rechter Deltamuskel
IEC-Bezeich- Beschreibung
nung
Nst weiß Verbindungspunkt zweite Rippe mit rechtem Sternalrand
Nax weiß Fünfter Interkostalraum auf der linken hinteren Axillarlinie (gleiche Position
wie V7 oder C7)
Nap weiß Medioklavikularlinie im fünften Interkostalraum (Gleiche Position wie C4)
