6.2.
Montage an der Rohrleitung
Wenn der pH-Wert oder das Redoxpotential in Flüssigkeiten
gemessen wird, die Feststoffe enthalten, die Ablagerungen am
Rohrboden hinterlassen können, verwenden Sie Installations-
position 1 (siehe Abb. 9).
• Die Gerätevariante mit G1 1/2-Überwurfmutter kann mittels
eines Halters oder Fittings vom Typ S022 montiert werden.
• Die Gerätevariante mit einem G3/4-Außengewinde-Leitfähig-
keitssensor kann mittels eines Innengewindeadapters an
einem Rohr oder einer Tankwand montiert werden.
6.2.1.
Gerätevariante mit
G1 1/2-Überwurfmutter
→ Eine geeignete Position im Rohr wählen, um das Fitting zu
installieren. Abb. 9 zeigt die bevorzugte Montageposition „1"
für ein Gerät mit Leitfähigkeitssensor C=0,1 oder C=0,01.
→ Den Halter oder das Fitting gemäß der jeweiligen Bedie-
nungsanleitung am Rohr installieren.
1
2

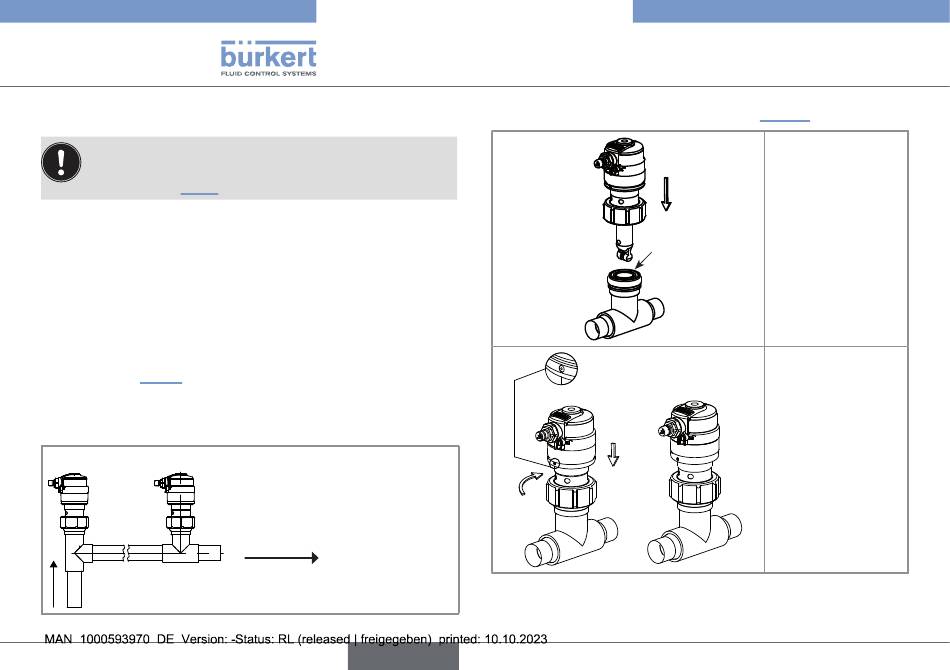

Abb. 9: Montagepositionen des Fittings / der Geräteeinheit im Rohr.
22
Fließrichtung
deutsch
Typ 8222 ELEMENT neutrino
Installation und Verdrahtung
→ Das Gerät am Fitting montieren (siehe Abb. 10).
B
Abb. 10: Installation des Geräts am Fitting
→ Überprüfen, ob
eine Dichtung am
Fitting vorhanden
und unversehrt
ist. Gegebenen-
falls die Dichtung
ersetzen.
→ Das Gerät in das
Fitting einsetzen.
→ Das Gerät so
positionieren,
dass die Mar-
kierungen (siehe
Zoom) auf beiden
Seiten der Elekt-
ronikbox parallel
zum Rohr liegen.
→ Überwurfmutter
G1 1/2 mit der
Hand am Fitting
festziehen.
