Durchführen des Tests

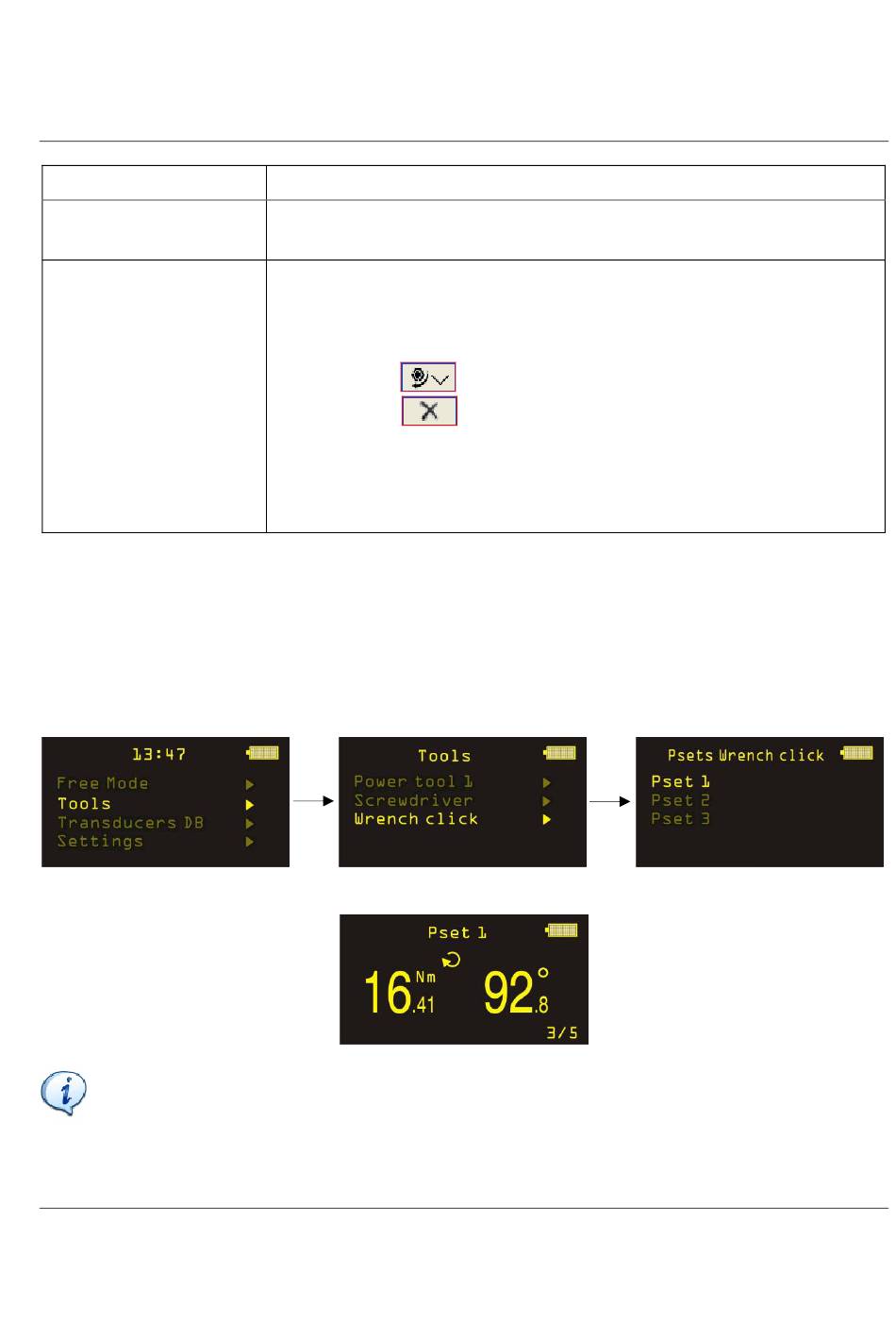

Sobald das Werkzeug erstellt und der Psatz zugeordnet worden ist, wird das Werkzeug im Werkzeugmenü
von STanalyser angezeigt.
Schließen Sie zuerst einen Messwertaufnehmer an den STanalyser an.
Wählen Sie das Menü Werkzeug, wählen Sie dann das zu testende Werkzeug, und wählen Sie schließlich
den zum Testen des Werkzeugs zu verwendenden Psatz:
Die Drehmoment- und Drehwinkelergebnisse werden in Echtzeit angezeigt.
HINWEIS: Der Winkelwert wird nicht angezeigt, wenn ein statischer Messwertaufnehmer
angeschlossen wird und Psatz nur für Messen des Drehmoments eingestellt ist. Wenn Psatz auch
für Messen des Winkels eingestellt ist, wird ein Fehler angezeigt, wenn der angeschlossene
Messwertaufnehmer keine Winkelmessung bietet.
9836 5228 04 Edition 3.0
Wählen Sie die Maßeinheit aus der Liste.
Legt für Pulswerkzeuge die Werkzeugfrequenz (Impulse pro Sekunde) fest.
Dies ist ein Informationsfeld, und es wird nicht zur Berechnung von
Ergebnissen und Statistiken verwendet.
Zum Testen eines Werkzeugs am STanalyser muss ein Psatz zugeordnet
W
sein.
enn dies noch nicht erfolgt ist, so definieren Sie zuerst ein Psatz im
Menü Psatz. Ordnen Sie in diesem Fenster ein Psatz (oder mehrere) zu, die
zum Testen des Werkzeugs verwendet werden.
Klicken Sie auf
K
licken Sie auf
Wenn einem Werkzeug mehr als ein Psatz zugeordnet ist, erfolgt die Wahl
des für den Test zu verwendenden Psatz zur Zeit des Tests.
Jedem Werkzeug können maximal fünf Psätze zugeordnet werden.
, um einen Psatz einem Werkzeug zuzuordnen.
, um ihn zu entfernen.
