Benutzerschnittstellen
3
Benutzerschnittstellen
3.1

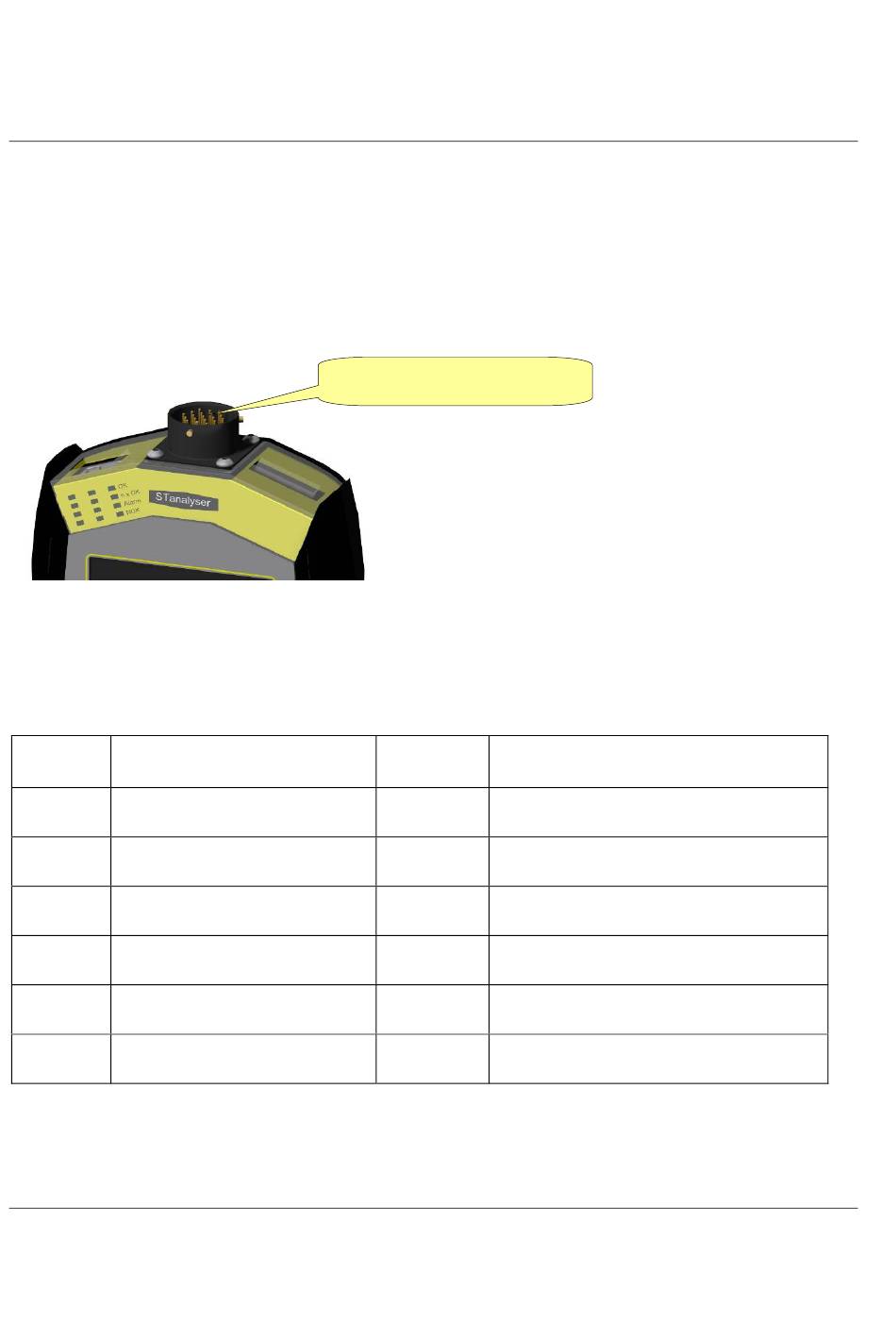

Anschluss
Ein 19-poliger Anschluss ist erhältlich für Anschluss des STanalyser an die Messwertaufnehmer.
Verwenden Sie ein Standardkabel von Atlas Copco, um die ACTA-Messwertaufnehmer an den
STanalyser anzuschließen.
Die Stiftbelegung des Anschlusses ist wie folgt:
Stift
A
V+ Messwertaufnehmer
B
V- Messwertaufnehmer
C
D
E
F
Für Nicht-ACTA-Messwertaufnehmer ist der Bereich für den Brückenwiderstand 350 bis 1000 Ohm.
32 (276)
Anschluss
Bezeichnung
Signal +
Signal -
Abschirmung
FB-Codierer
für Transducer
Stift
H
P
R
Andere
Stifte
Nichts an diese Stifte anschließen.
STanalyser Bedienungsanleitung
Bezeichnung
FA-Codierer
Massecodierer
+5,5 V Codierer
Reserviert.
