STanalyser Produktion und Residual
9.6.2

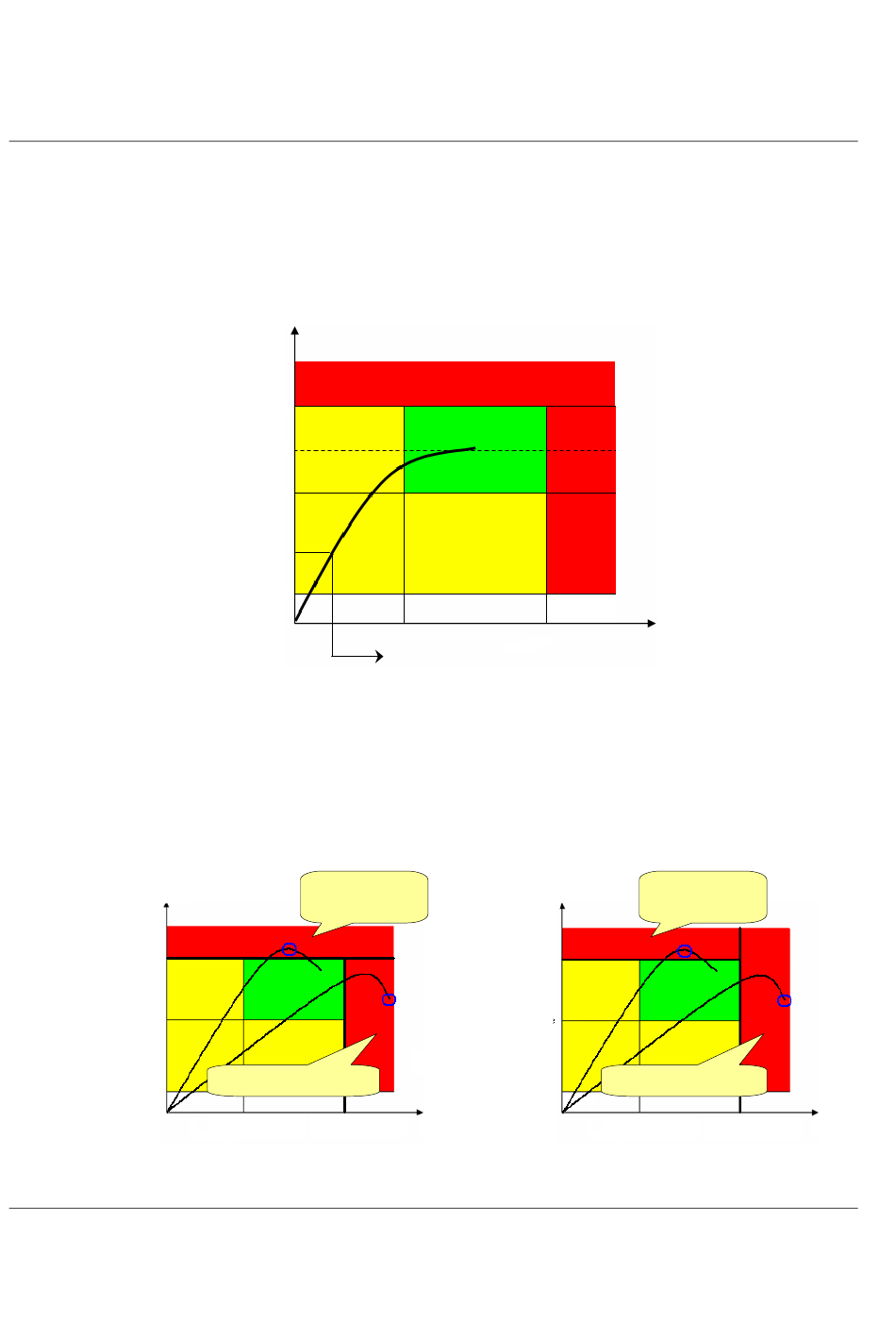

Drehmoment (Steuerung) / Winkel (Überwachung)
Diese Strategie führt den Bediener zum Erreichen des gewünschten Drehmoment-Sollwertes und bei der
Winkelüberwachung.
Der Parameter Start-Endwinkel ist die Schwelle, von der die Winkelmessung startet (normalerweise auf
50 % des Drehmoment-Sollwerts eingestellt).
Start Endwinkel
Der grüne Bereich definiert den Bereich der OK-Ergebnisse.
Wenn das Drehmoment über den Wert „Schraube wechseln" geht, erscheint eine Meldung auf der
STanalyser-Anzeige, die den Bediener auffordert, die Schraube zu wechseln.
Drehmoment-/Winkel-Ergebnisse:
-
Wenn das Drehmoment/der Winkel nicht die Drehmoment-/Winkel-Grenzen überschreitet,
wird das Ergebnis als der Drehmoment-Spitzenwert oder der Winkel-Spitzenwert wie in den
Psatz-Optionen festgelegt angenommen.
-
Wenn das Drehmoment/der Winkel die Grenze überschreitet, wird das Ergebnis wie folgt
angenommen:
Drehmoment
Max.
Min.
Start Endwinkel
Zyklusstart
In den Pset-Optionen gewählter Drehmoment-Spitzenwert
166 (276)
Drehmoment
Max.
Drehmoment
Sollmoment
Min.
Drehmoment
Zyklusstart
Drehmoment-
Spitzenwert
Winkelspitzenwert
Min. Winkel
Max. Winkel
Max. Winkel
Min. Winkel
Drehmoment
Max.
Min.
Start Endwinkel
Zyklusstart
Winkel
In den Pset-Optionen gewählter Winkel-Spitzenwert
STanalyser Bedienungsanleitung
Winkel
Drehmoment-
Spitzenwert
Winkelspitzenwer
Min. Winkel
Max. Winkel
9836 5228 04 Edition 3.0
Winkel
