Start-Endwinkel: Stellen Sie diesen Wert zwischen Zyklusstart und minimales
Drehmoment ein.
-
Minimales Drehmoment: Minimaler Weiterzugswert für ein OK Ergebnis.
-
Maximales Drehmoment: Maximaler Weiterzugswert für ein OK Ergebnis.
Wenn die Schraube z. B. auf 100 Nm angezogen wurde und ein MRTT-C mit 150 Nm smartHEAD zum
Erkennen des Weiterzugspunktes verwendet wird, könnte es eine angemessene Einstellung sein:
Drehmoment
Max.
Drehmoment
Min.
Drehmoment
Start Endwinkel
Zyklusstart
9836 5228 04 Edition 3.0
Losbrechen
Startendwinkel
Zyklusstart
STanalyser Produktion und Residual
Winkel

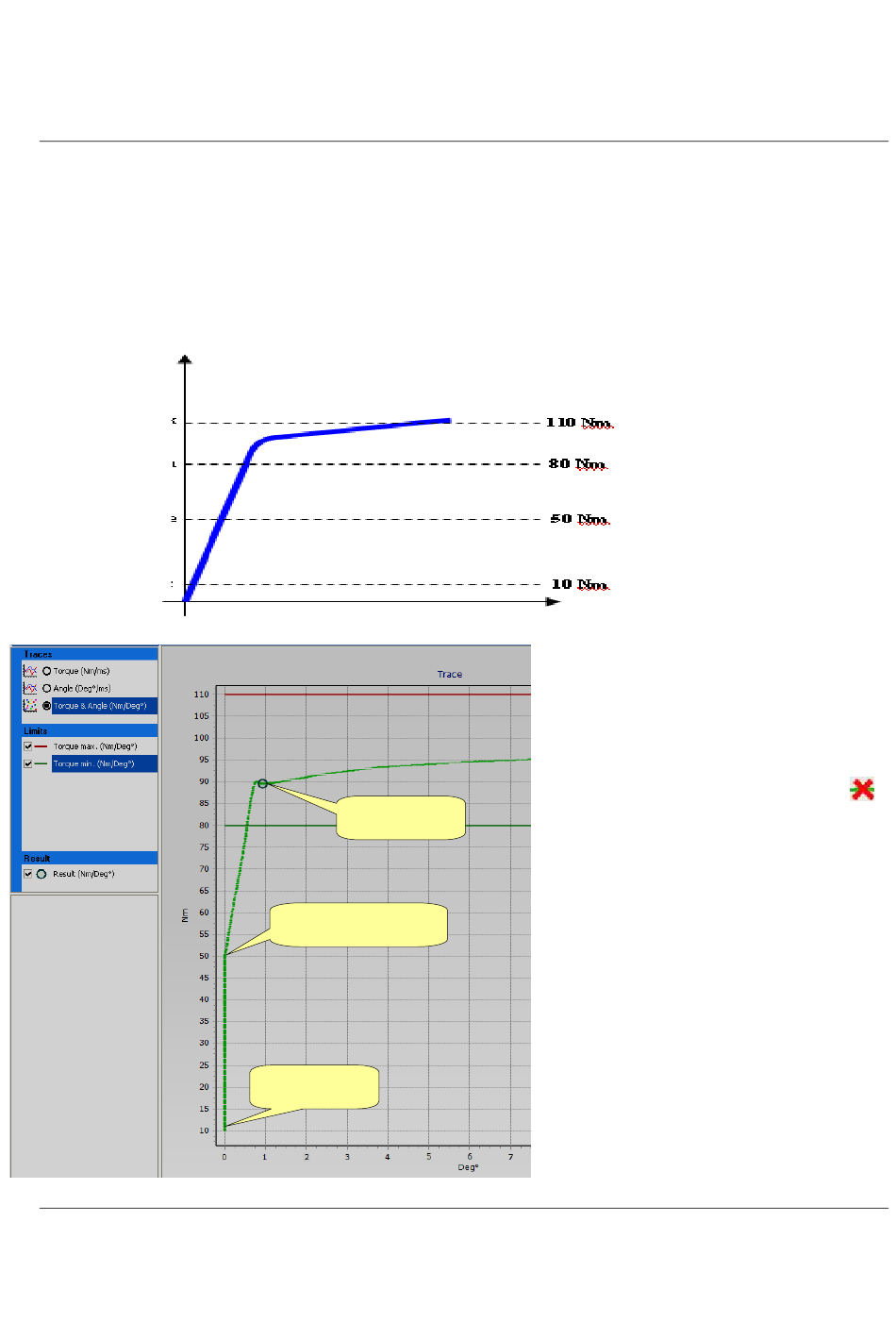

In der Drehmoment-/Winkelkurve bleibt
das Drehmoment auf Null, bis das
Drehmoment den Start-Endwinkel (50
Nm) erreicht. Der Kreis auf der Kurve
zeigt den erkannten Weiterzugspunkt an.
Wenn der Weiterzugspunkt außerhalb der
Drehmomentgrenzen liegt wird er mit
als Nicht OK markiert.
189 (276)
