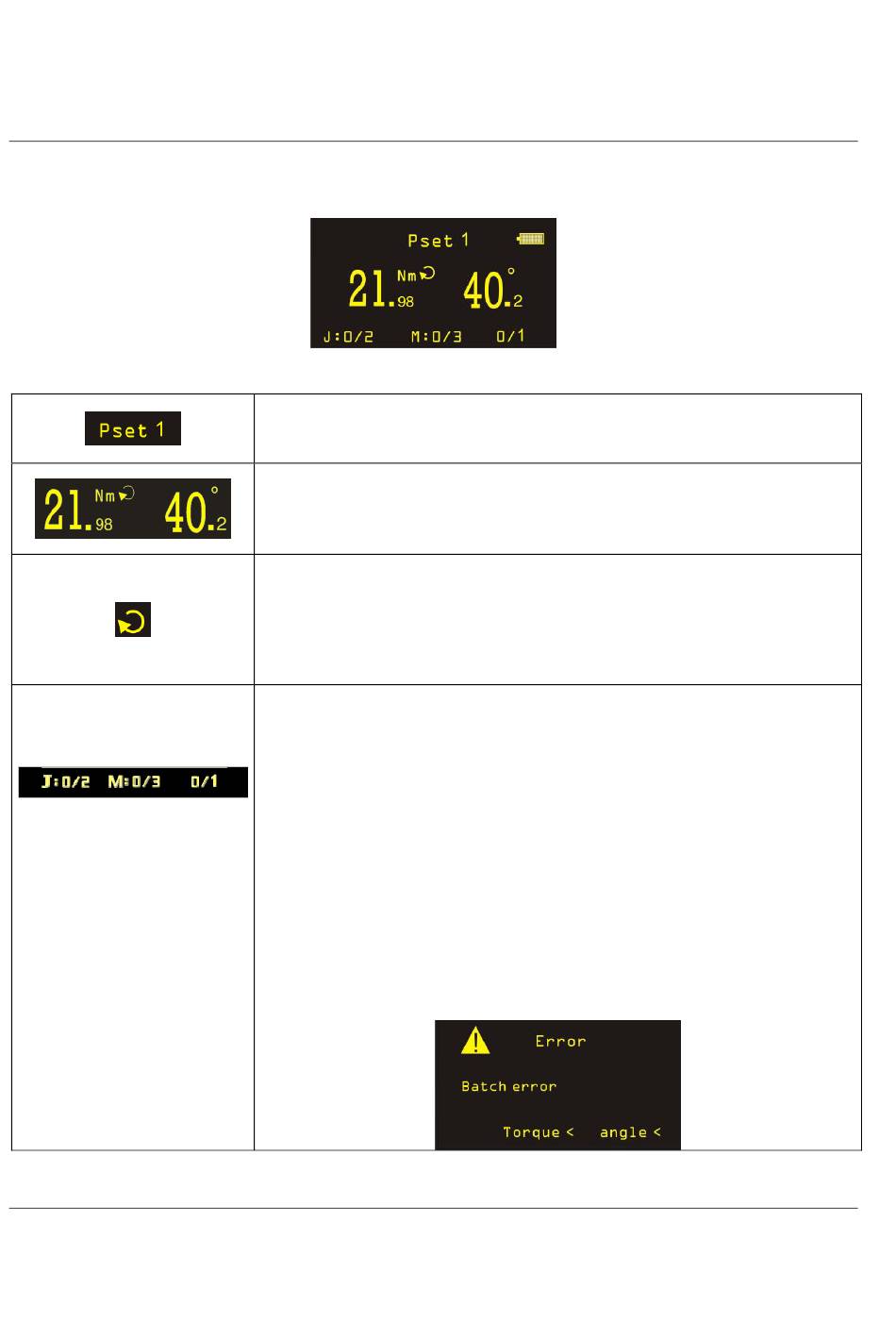

Während der Ausführung zeigt die STanalyser-Anzeige die Werte für Drehmoment und Drehwinkel und
die Anziehrichtung an:
160 (276)
Beispiel für Job-Ausführung
Schraubprogrammname
Drehmoment- und Drehwinkelwerte.
an.
Der Pfeil zeigt die Anziehrichtung an (im Uhrzeigersinn oder gegen den
Uhrzeigersinn).
Während der Verschraubung beginnt sie zu blinken, wenn das
Drehmoment den Zyklusstartwert überschreitet und kehrt am Ende der
Operation zu stetigem Leuchten zurück.
Verschraubung begonnen hat.
Die Gruppenzählernummer wird auf der rechten Seite des unteren Teils
des Bildschirms angezeigt (für eine Psatz-Ausführung, die nicht zu einer
Mehrstufe oder einem Job gehört, wird der Gruppenzähler nicht angezeigt,
wenn die Gruppengröße 1 ist).
Das erste Verschrauben der Gruppe wird als 0 markiert.
M: 0/3 zeigt an, dass der erste Psatz der Mehrstufe ausgeführt wird.
J: 0/2 zeigt an, dass das erste Schraubprogramm (Psatz oder Mehrstufe)
des Jobs ausgeführt wird.
Wenn das Verschrauben Nicht OK ist, so wird die Gruppennummer nicht
erhöht, und es muss wiederholt werden, bis das Ergebnis OK ist; Wenn in
der Definition des Schraubprogramms kein Max. kohärentes NOK-
Ergebnis definiert ist, so wird die folgende Meldung angezeigt, wenn die
Anzahl der Nicht OK-Ergebnisse den Maximalwert erreicht:
STanalyser Bedienungsanleitung
D
er Pfeil zeigt die Anziehrichtung
B
linken zeigt an, dass die
9836 5228 04 Edition 3.0
