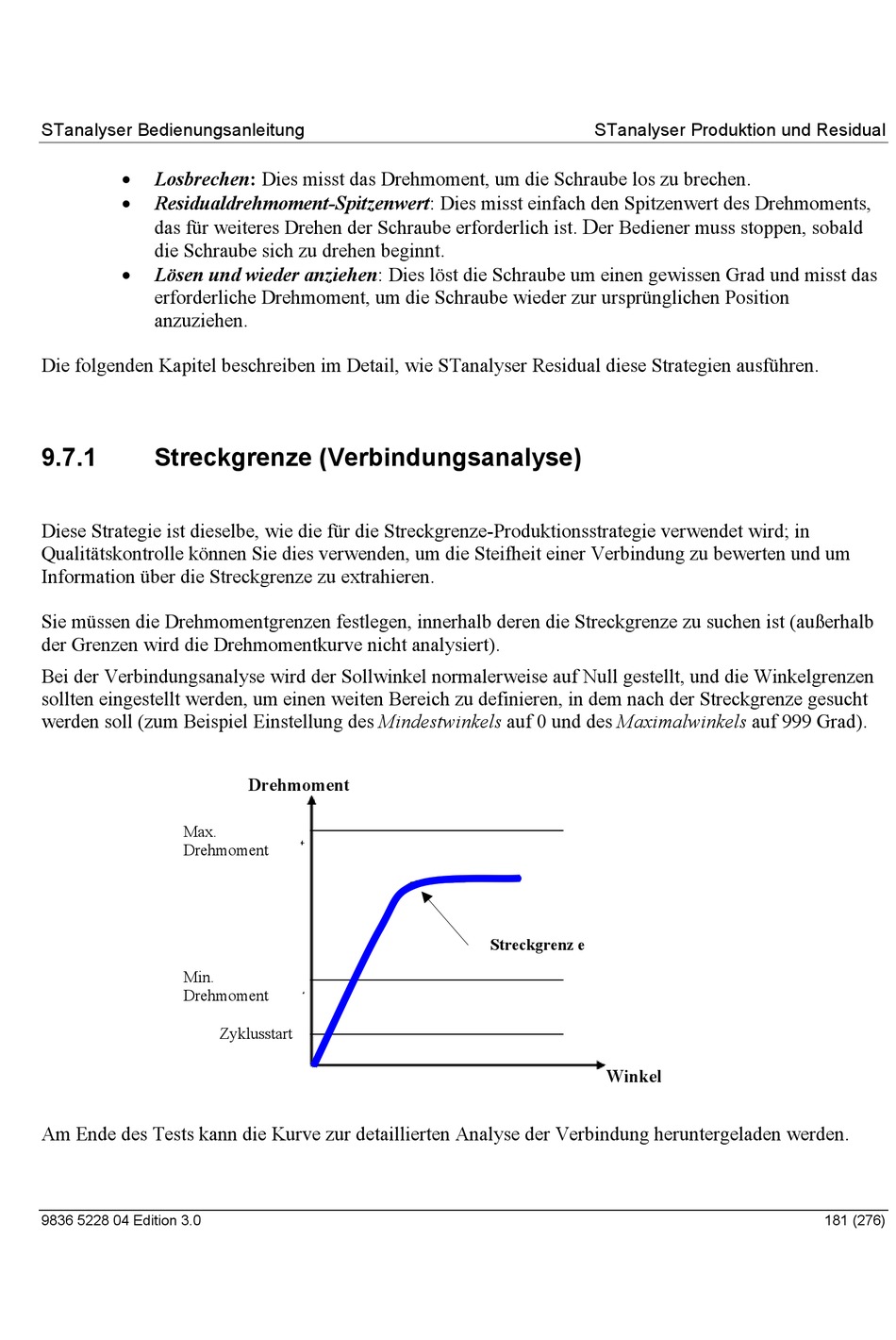

STanalyser Bedienungsanleitung
Losbrechen: Dies misst das Drehmoment, um die Schraube los zu brechen.
Residualdrehmoment-Spitzenwert: Dies misst einfach den Spitzenwert des Drehmoments,
das für weiteres Drehen der Schraube erforderlich ist.
die Schraube sich zu drehen beginnt.
Lösen und wieder anziehen: Dies löst die Schraube um einen gewissen Grad und misst das
erforderliche Drehmoment, um die Schraube wieder zur ursprünglichen Position
anzuziehen.
Die folgenden Kapitel beschreiben im Detail, wie STanalyser Residual diese Strategien ausführen.
9.7.1
Streckgrenze (Verbindungsanalyse)
Diese Strategie ist dieselbe, wie die für die Streckgrenze-Produktionsstrategie verwendet wird; in
Qualitätskontrolle können Sie dies verwenden, um die Steifheit einer Verbindung zu bewerten und um
Information über die Streckgrenze zu extrahieren.
Sie müssen die Drehmomentgrenzen festlegen, innerhalb deren die Streckgrenze zu suchen ist (außerhalb
der Grenzen wird die Drehmomentkurve nicht analysiert).
Bei der Verbindungsanalyse wird der Sollwinkel normalerweise auf Null gestellt, und die Winkelgrenzen
sollten eingestellt werden, um einen weiten Bereich zu definieren, in dem nach der Streckgrenze gesucht
werden soll (zum Beispiel Einstellung des Mindestwinkels auf 0 und des Maximalwinkels auf 999 Grad).
Max.
Drehmoment
Min.
Drehmoment
Am Ende des Tests kann die Kurve zur detaillierten Analyse der Verbindung heruntergeladen werden.
