Die Grenzfrequenz für die Spitzenwertmessung ist 100 Hz.

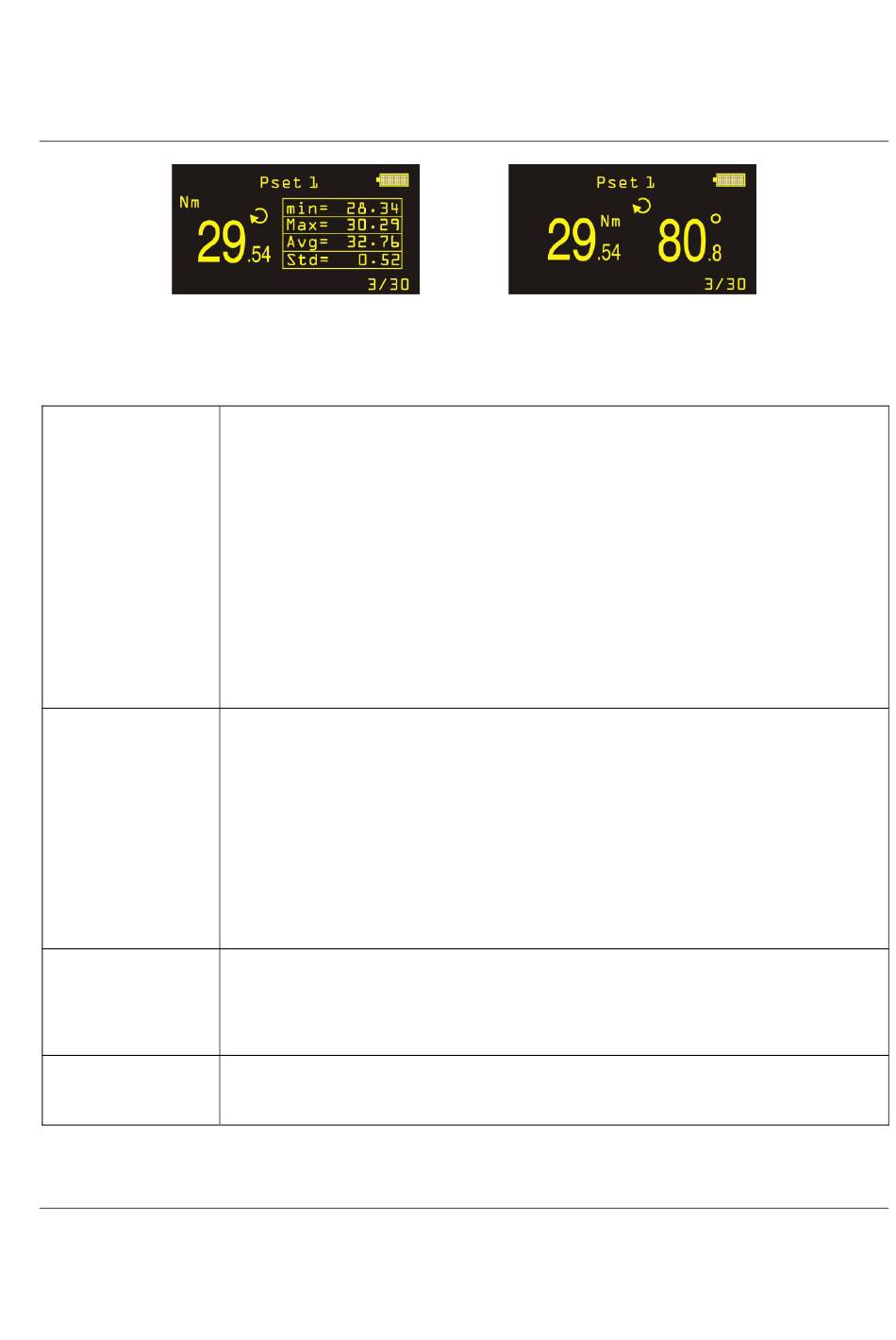

Die LED und der Ton werden wie folgt aktiviert:
OK LED
NOK LED
N x OK LED
Ton
9836 5228 04 Edition 3.0
Tool Crib T
STanalyser ohne RBU: Spitzenwert Drehmoment erkannt. Drehmoment Status
wird als OK markiert.
STanalyser Tool Crib: Spitzenwert Drehmoment erkannt innerhalb der Grenzen.
Drehmoment Status wird als OK markiert.
STanalyser Tool Crib T/A: Spitzenwert Drehmoment erkannt.
Drehmomentergebnis innerhalb der Drehmomentgrenzen. Drehmoment Status
wird als OK markiert. Wenn der Prüftyp in den Psatz-Parametern auf Winkel
gestellt ist, wird das Drehmomentergebnis ignoriert und der Winkel (gemessen
am Drehmomentspitzenwert) muss innerhalb der Winkelgrenzen sein. Wenn der
Prüftyp auf Drehmoment und Drehwinkel gestellt ist, müssen beide Ergebnisse
innerhalb der Grenzen sein.
Die folgenden Punkte sind Ursachen für ein Nicht-OK-Ergebnis:
- Spitzenwert nicht erkannt
- Spitzenwert erkannt, aber Drehmoment und/oder Winkel, anhängig davon, was
als Prüftyp in den Psatz-Parametern gewählt worden ist, außerhalb der Grenzen
(nicht für STanalyser ohne RBU).
- Drehmoment über der maximalen Drehmoment-Messwertaufnehmer-Überlast
Drehmoment- (und/oder Winkel-)Status wird als Nicht OK markiert.
Gruppe abgeschlossen mit dem Ergebnis OK (Drehmoment innerhalb der
Grenzen und Cm - Cmk erreicht die in Psatz festgelegten Mindestwerte).
Dies gilt nicht für STanalyser ohne RBU.
Ein hoher Ton, wenn der Spitzenwert innerhalb der Grenze ist, ein niedriger Ton,
wenn das Drehmoment die Messwertaufnehmer-Überlast überschreitet.
STanalyser Tool Crib
Tool Crib T/A
