STanalyser Bedienungsanleitung STanalyser Tool Crib

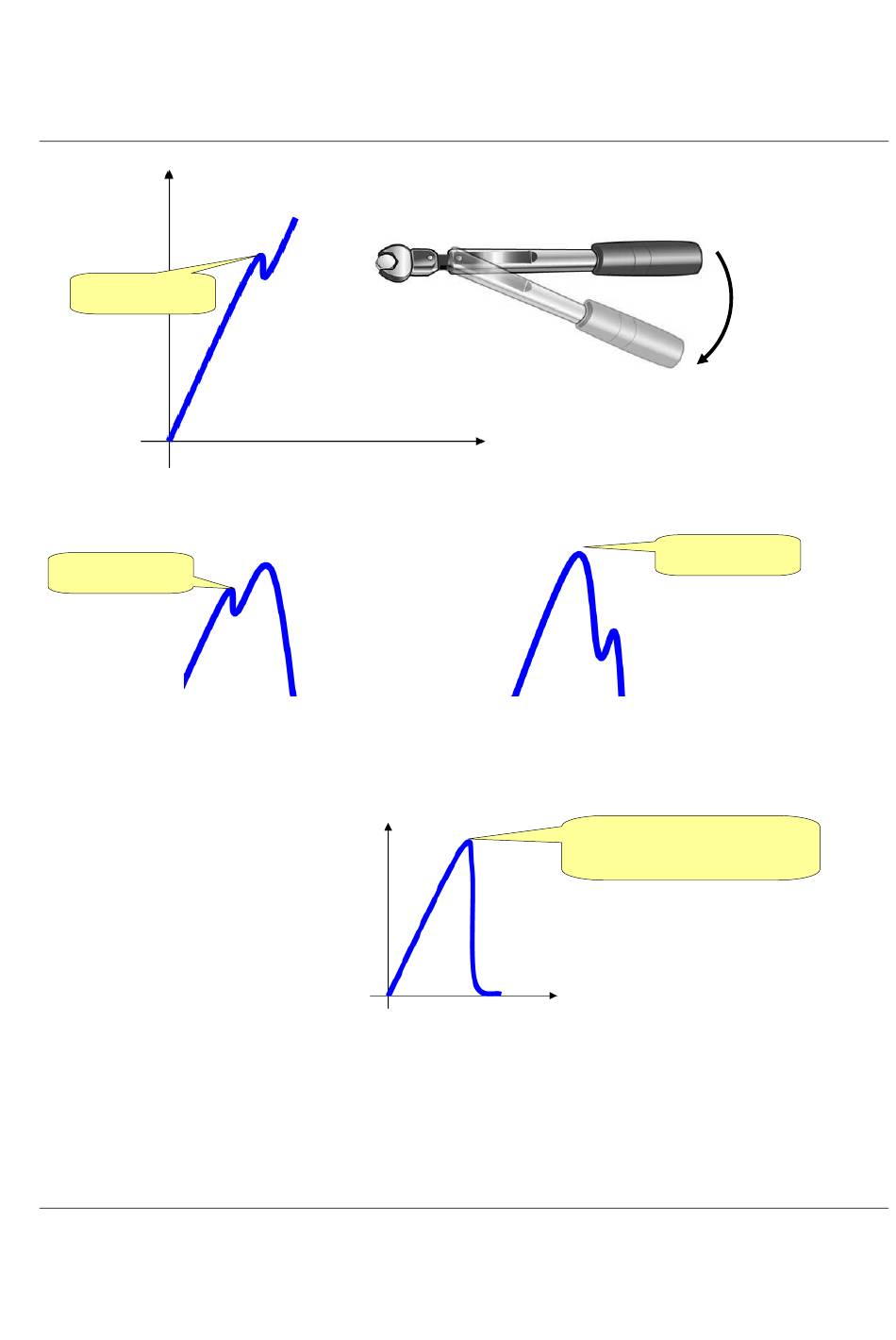

Drehmonment
Knick-Punkt
Zeit
Der Knickpunkt wird entdeckt, wenn das Drehmoment abfällt und dann wieder ansteigt und dabei die in
den beiden folgenden Beispielen gezeigte typische Knickform zeigt.
Knick-Punkt
Knick-Punkt
Wenn das Drehmoment nach einem Spitzenwertpunkt (wie in der folgenden Abbildung gezeigt) nur auf
Null abfällt (ohne wieder zuzunehmen), so wird dies nicht als ein Knickpunkt erkannt. Aus diesem Grund
können Ratschenschlüssel nicht mit dieser Methode getestet werden (Ratschenschlüssel sollten mit dem,
Spitzenwertmessung (Tool Crib T und T/A) getestet werden):
Drehmoment
Dieser Punkt wird nicht als
Knick-Punkt erkannt.
Zeit
Wenn der Test endet und der Knickpunkt nicht erkannt worden ist, so erscheint die Meldung „Nicht erk."
im linken unteren Bereich der Anzeige. In diesem Fall ist das Ergebnis der absolute Spitzenwert des
Drehmoments.
Während des Tests wird das Drehmomentergebnis angezeigt:
