Kurven-Anzeige
12.3

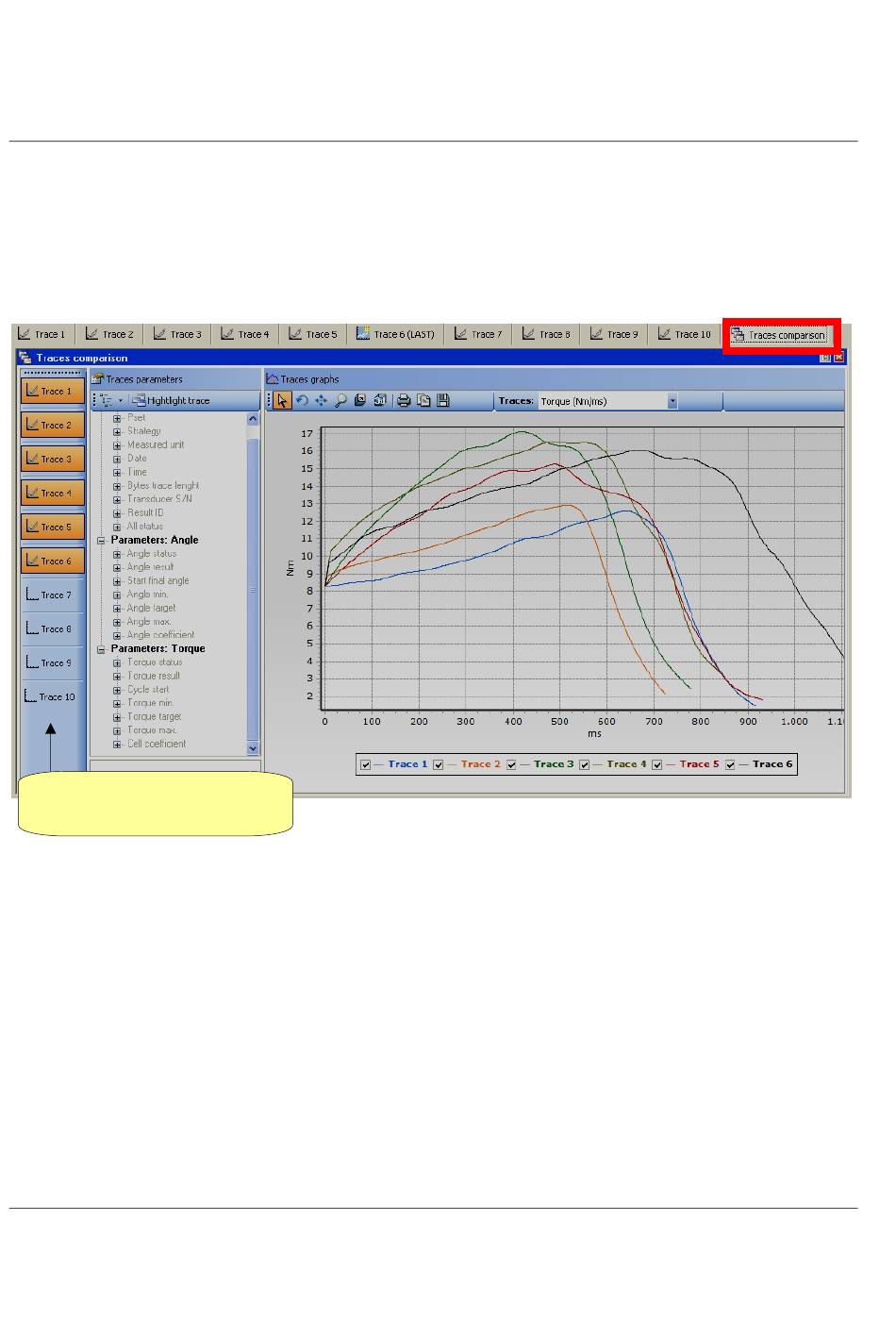

Kurvenvergleich
Diese Funktion ermöglicht Überlagerung der Kurven für einen Vergleich der Verschraubungen.
Klicken Sie auf Kurvenvergleich, um das Vergleichsfenster zu öffnen.
Die zu vergleichenden
Kurven wählen
Wählen Sie auf der linken Seite des Bildschirms die Kurven, die Sie vergleichen wollen.
Wählen Sie den Diagrammtyp (Drehmoment/Zeit, Winkel/Zeit oder Drehmoment/Winkel) unter
Verwendung des Kurven-Scrollfensters.
Die gewählten Kurven werden im Diagramm gezeigt.
des unter dem Diagramm gezeigten Wahlkastens verstecken.
234 (276)
STanalyser Bedienungsanleitung
S
ie können die gewählte Kurve unter Verwendung
9836 5228 04 Edition 3.0
